VLG 200 A1-1G VLG 200 A3-1G VLG 300 B1-1G VLG 300 B2-1G VLG 300 C1-1G VLG 400 C1-1G
A 1535 1675 1590 1590 1445 1915
B 180 220 175 175 250 250
C 300 340 270 270 370 370
D 880 1015 890 890 610 1070
G 780 945 740 740 800 990
H 1355 1435 1410 1410 1205 1675
I 365 405 320 340 400 400
J 580 680 680 680 760 760
1 G 3/4 G 3/4 G1 G1 G1 G1
2 G1 G1 G1 G 5/4 G 5/4 G 5/4
3 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4
4 G1 G1 G1 G 5/4 G 5/4 G 5/4
5 G 3/4 G 3/4 G1 G1 G1 G1
5
4
3
2
1
øJ
I
H
A
G
C D
B
МОНТАЖ
Шановний покупець, ми вдячні Вам за придбання нашої продукції.
БУДЬ ЛАСКА, ПРОЧИТАЙТЕ УВАЖНО ЦЮ ІНСТРУКЦІЮ ПЕРЕД ВСТАНОВЛЕННЯМ ТА ПЕРШИМ
ВИКОРИСТАННЯМ ВОДОНАГРІВАЧА.
Цей водонагрівач був виготовлений у відповідності до діючих стандартів та офіційно протестований, що підтверджено Сертифікатом Безпеки та
Сертифікатом Електромагнітної Відповідності. Їх основні технічні характеристики приладу вказані в таблиці даних, яка прикріплена на захисній кришці.
Підключення водонагрівача до водопроводу та електромережі має здійснювати тільки кваліфікований фахівець. Всі внутрішні роботи по ремонту
та обслуговуванню приладу, усунення водяного каменя, перевірки або заміни антикорозійних захисних анодів повинен здійснувати тільки фахівець
авторізованого сервісного центру.
Водонагрівач для зберігання води сконструйований таким чином, що теплообмінник може бути використаний для наступних джерел нагріву, а саме:
• казан центрального опалення,
• сонячна енергія,
• тепловий насос.
Водонпгрівач слід встановлювати в сухій та теплій кімнаті, де немає умов замерзання, бажано поруч з іншими джерелами тепла (напр. в котельні).
Перед встановленням пригвинтуйте додані регульовані ніжки. Водонагрівач можна зрегулювати із горизонтального на поперечне положення,
повернувши регулювальні ніжки.

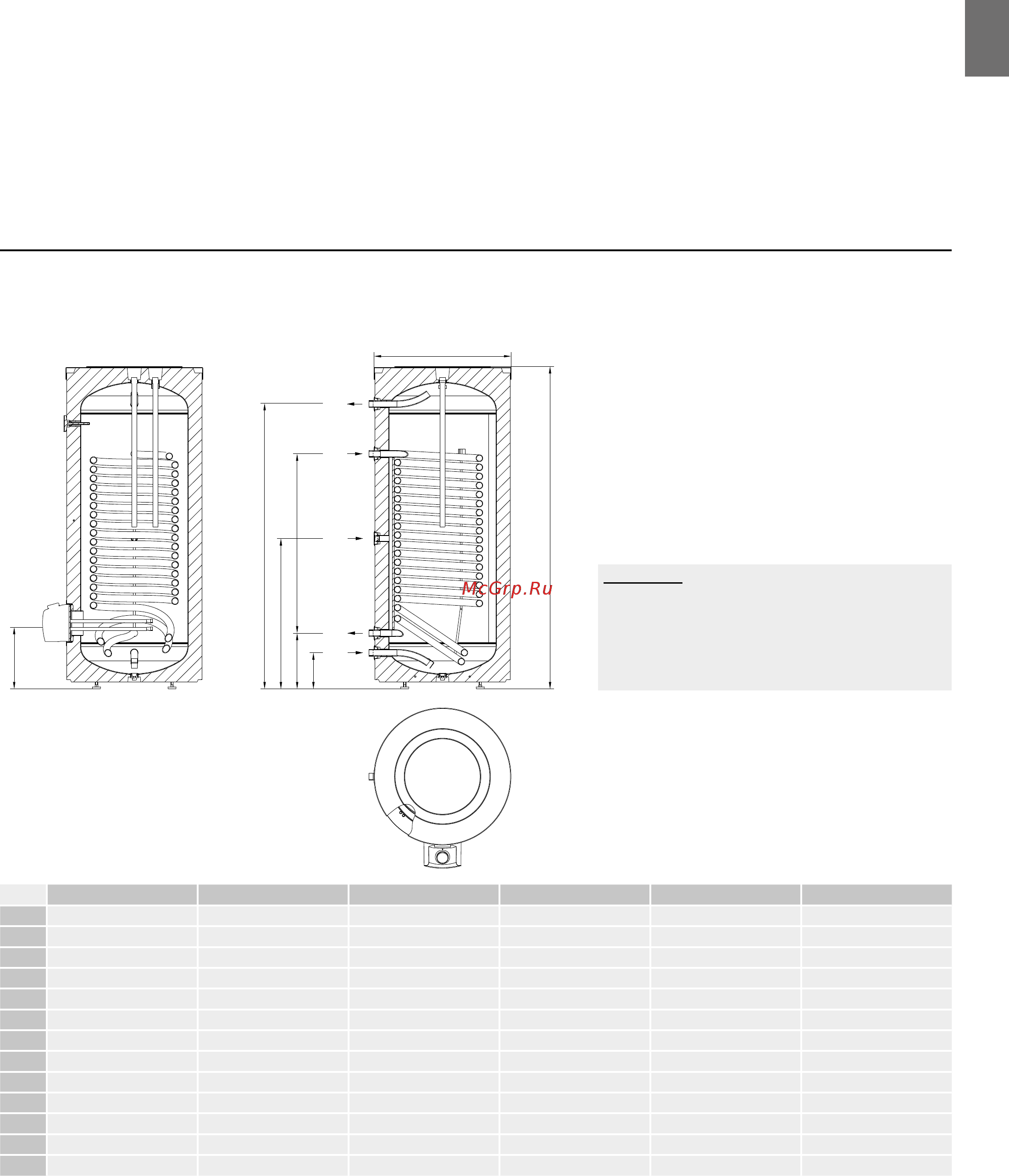

Мал. 1: Приєднувальні та монтажні розміри водонагрівача [мм]
ПОЗНПЧЕННЯ
1 Підведення холодної води
2 Вихід рідини теплообмінника
3 Циркуляційний провід
4 Вхід рідини в теплообмінника
5 Відвід гарячої води
518379
11
UK
