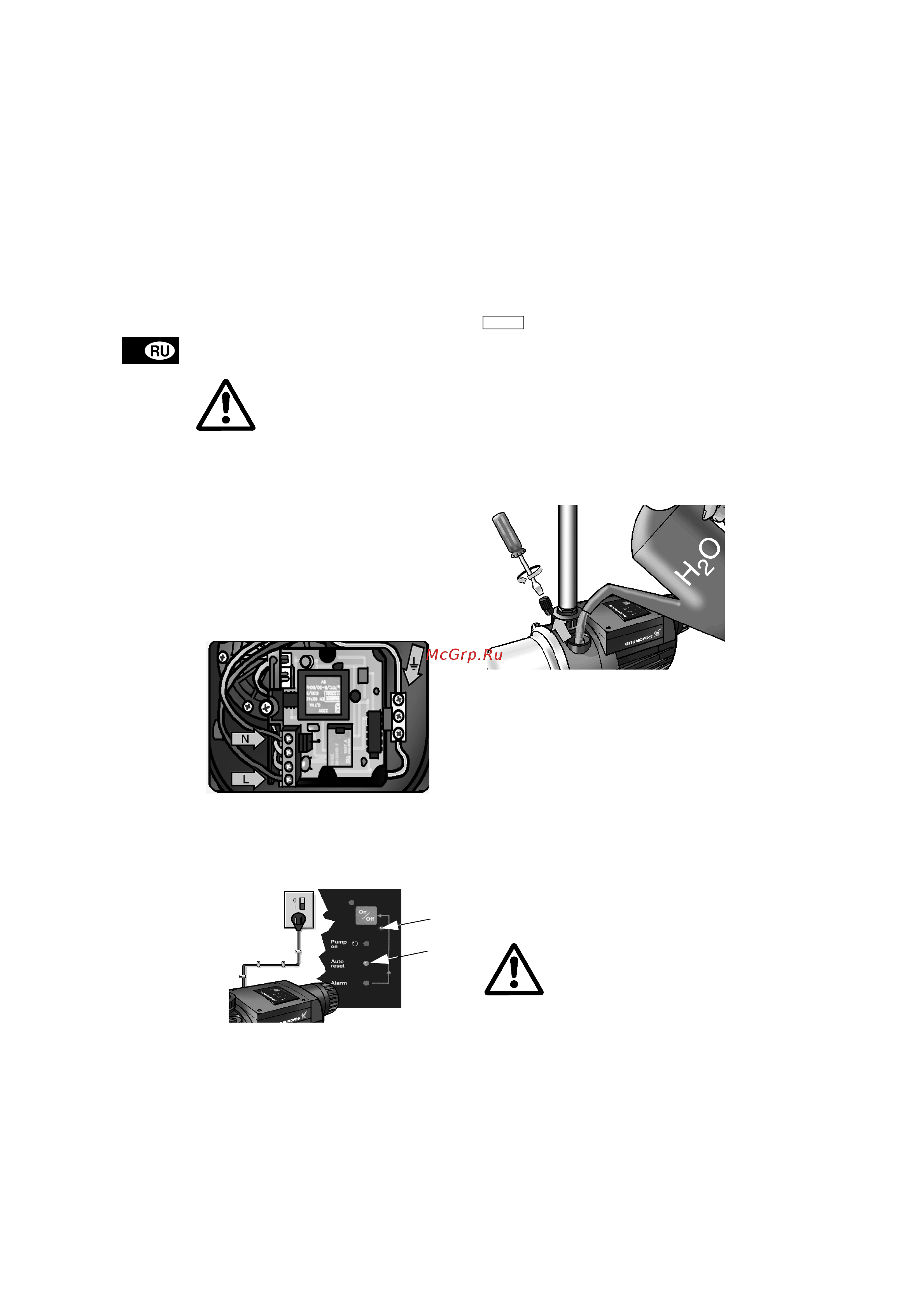

6 2 Подключение электрооборудования Подключение электрооборудования и дополнительная защита должны выполняться специалистом в соответствии с предписаниями местного электроснабжающего предприятия или 0Е Общества немецких электротехников ш Перед каждым открытием клеммной коробки злектродвигателя обязательно необходимо отключать злектропитание как минимум за 5 минут до зтого Насос должен заземляться через систему защитного заземления РЕ Перед включением насос обязательно должен быть заполнен перекачиваемой жидкостью 6 3 Генератор или обратный преобразователь МО может запитываться от генератора или через преобразователь Однако насос 1 будет работать правильно лишь в внимание том с учае если на выходе источника питания будет синусоидальный сигнал с требуемым напряжением и мощностью 6 4 Ввод в эксплуатацию Насос перед вводом в эксплуатацию должен быть заполнен 4 5 5 литрами воды чтобы обеспечить начальное всасывание смотрите рис 9 Насос работает в режиме самовсасывания при максимальной высоте всасывания не превышающей 8 метров Рис 9 Необходимо следить за тем чтобы данные электрооборудования указанные на фирменной табличке с техническими характеристиками совпадали с параметрами питающей электросети ТМО1 9696 2600 Насос должен быть надежно подключен к сети через многожильный электрокабель в резиновой оболочке имеющий жилу защитного заземления Сетевой кабель может заменяться смотрите рис 7 Рис 7 После включения насос начинает всасывать перекачиваемую жидкость Если процесс всасывания завершен насос переключается в нормальный режим эксплуатации Если процесс всасывания длится свыше 5 минут насос автоматически отключается После этого через 30 минут он пытается вновь включиться Однако аварийный режим можно отменить вручную смотрите п 2 в таблице раздела 5 1 Клавиатура управления Сетевой кабель насоса должен подключаться к источнику напряжения питания Когда кабель подключен загорается световая сигнализация красного и зеленого цвета смотрите рис 8 Рис 8 7 Уход и техническое обслуживание При нормальном режиме эксплуатации насос не требует технического обслуживания Рекомендуется лишь содержать его в чистоте Перед каждым демонтажем напорного резервуара необходимо с помощью вентиляционного клапана сбрасывать в нем давление Перед каждым открытием блока злектронного управления обязательно необходимо отключать злектропитание как минимум за 5 минут до зтого 20
