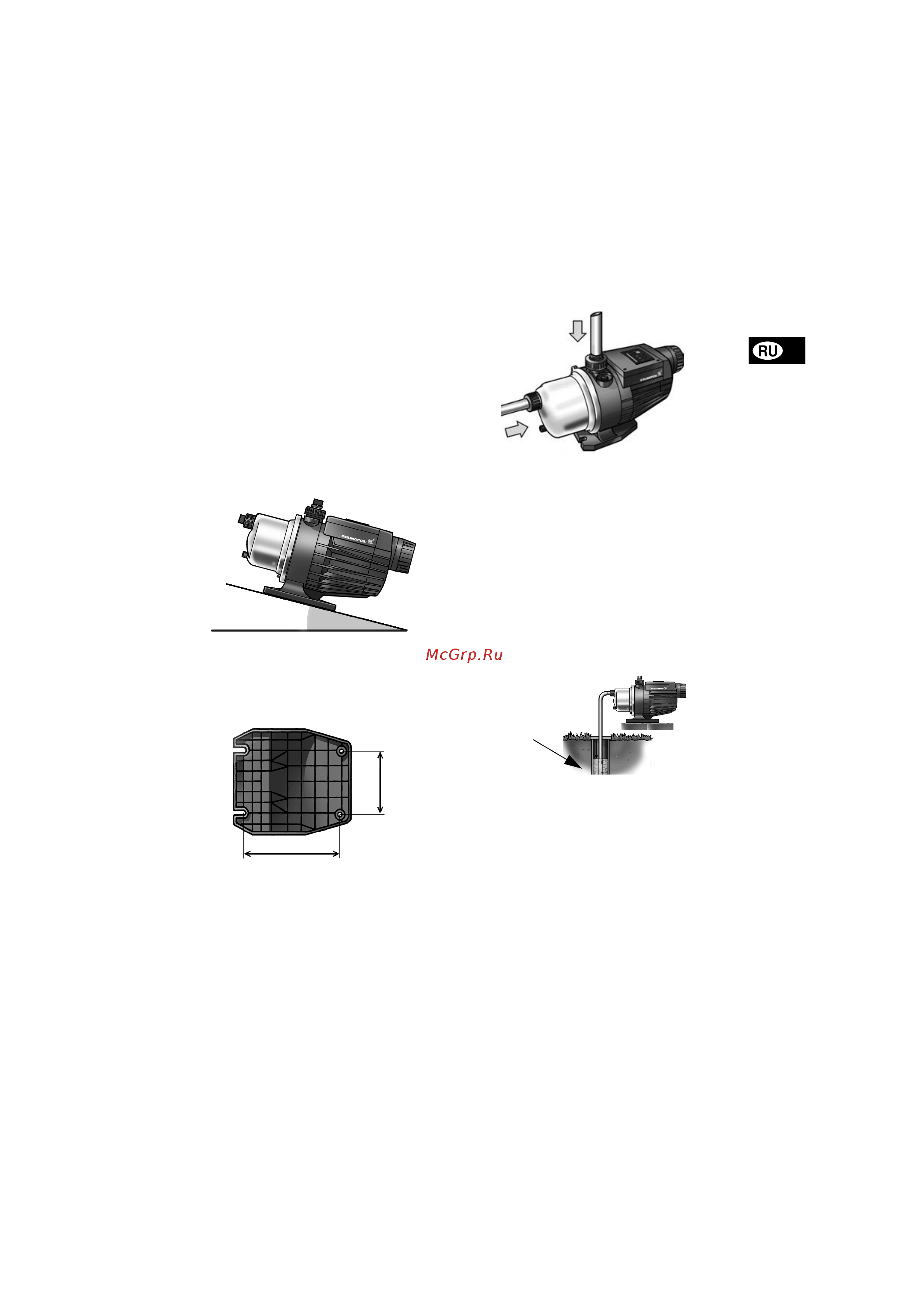

6 Монтаж и подключение 6 1 Монтаж насоса Конструкция насоса выполнена стойкой к солнечной радиации и насос может эксплуатироваться как в помещении так и под открытым небом При монтаже под открытым небом рекомендуется защищать насос от атмосферного воздействия Насос поставляется со штуцерными соединениями С 1 50 Гц или 1 ЧРТ 60 Гц для установки их во всасывающем и напорном патрубках насоса смотрите рис 5 Рис 5 ш Насос всегда должен устанавливаться на плитеосновании так чтобы всасывающий патрубок занимал горизонтальное а напорный вертикальное положение 1 Насос должен монтироваться горизонтально с отклонением не более Макс возможный угол наклона 18 смотрите рис 3 Рис 3 Насос имеет встроенный обратный клапан предотвращающий обратный ток воды Монтаж с протяженным трубопроводом Насос поставляется с обратным клапаном Рекомендуется устанавливать обратный клапан на всасывающий патрубок насоса Если насос монтируется в длинном трубопроводе то перед насосом и после него трубы должны устанавливаться на соответствующих опорах исключающих нагрузку на патрубки насоса Если насос подает воду из колодца рекомендуется на входе всасывающей линии устанавливать приемный клапан смотрите рис 6 Рис 6 Насос должен крепиться к жесткому основанию с помощью болтов через отверстия в плитеосновании смотрите рис 4 Рис 4 Если предполагается оборудовать гибкую всасывающую линию то для этой цели должны использоваться армированные напорные рукава Чтобы облегчить подключение насоса напорный патрубок выполнен гибким в пределах 5 Ни в коем случае не применять чрезмерную силу при подключении магистрали Так как конструкция насоса предусматривает естественное охлаждение то нет необходимости при монтаже обеспечивать свободное пространство вокруг насоса для его охлаждения также не предьявляется никаких требований к вентиляции на месте монтажа 19
