8
Русский (RU)
8. Монтаж механической части
Дополнительная информация по монтажу
оборудования приведена в Кратком руководстве
(Quick Guide).
Внимание
Перед началом любых работ с
насосной установкой CMB-SP SET
убедитесь, что электропитание
отключено и не может произойти
его случайное включение.
Как правило, для перекачивания воды установки
CMB-SP SET устанавливаются выше уровня
земли.
Необходимо размещать установку как можно
ближе к точке водозабора, чтобы всасывающая
труба имела минимальную длину.
Если в качестве всасывающего патрубка
используется шланг, то он должен быть
несминаемым. Для предотвращения попадания
твердых частиц в насос всасывающий патрубок
может быть оборудован фильтром.
Рекомендуется установить задвижки с каждой
стороны насоса. Тем самым можно избежать
необходимости сливать воду из всей системы
при возможном проведении ремонтных работ.
Установка должна быть надежно закреплена на
месте эксплуатации для обеспечения ее
использования без опасности опрокидывания,
падения или неожиданного перемещения.
Всасывающий патрубок располагать
горизонтально.
Установку CMB-SP SET следует устанавливать в
месте, обеспечивающем легкий доступ к ней для
проведения осмотра, технического
обслуживания и ремонта. Установка должна
быть расположена в хорошо проветриваемом
помещении.
Если насос обеспечивает водоснабжение из
колодца, скважины или других аналогичных
источников, необходимо всегда устанавливать
обратный клапан на всасывающем патрубке.
Максимальная высота всасывания и длина
всасывающего патрубка самовсасывающих
насосов определяется с помощью диаграммы,
представленной в Приложении 1.
Пример:
Если высота всасывания составляет 2,5 метра,
то длина всасывающей трубы не должна
превышать 24 метра.
Всасывающий патрубок должен быть установлен
таким образом, чтобы исключить перегибы,
образование воздушных карманов и любых
других ограничивающих поступление воды

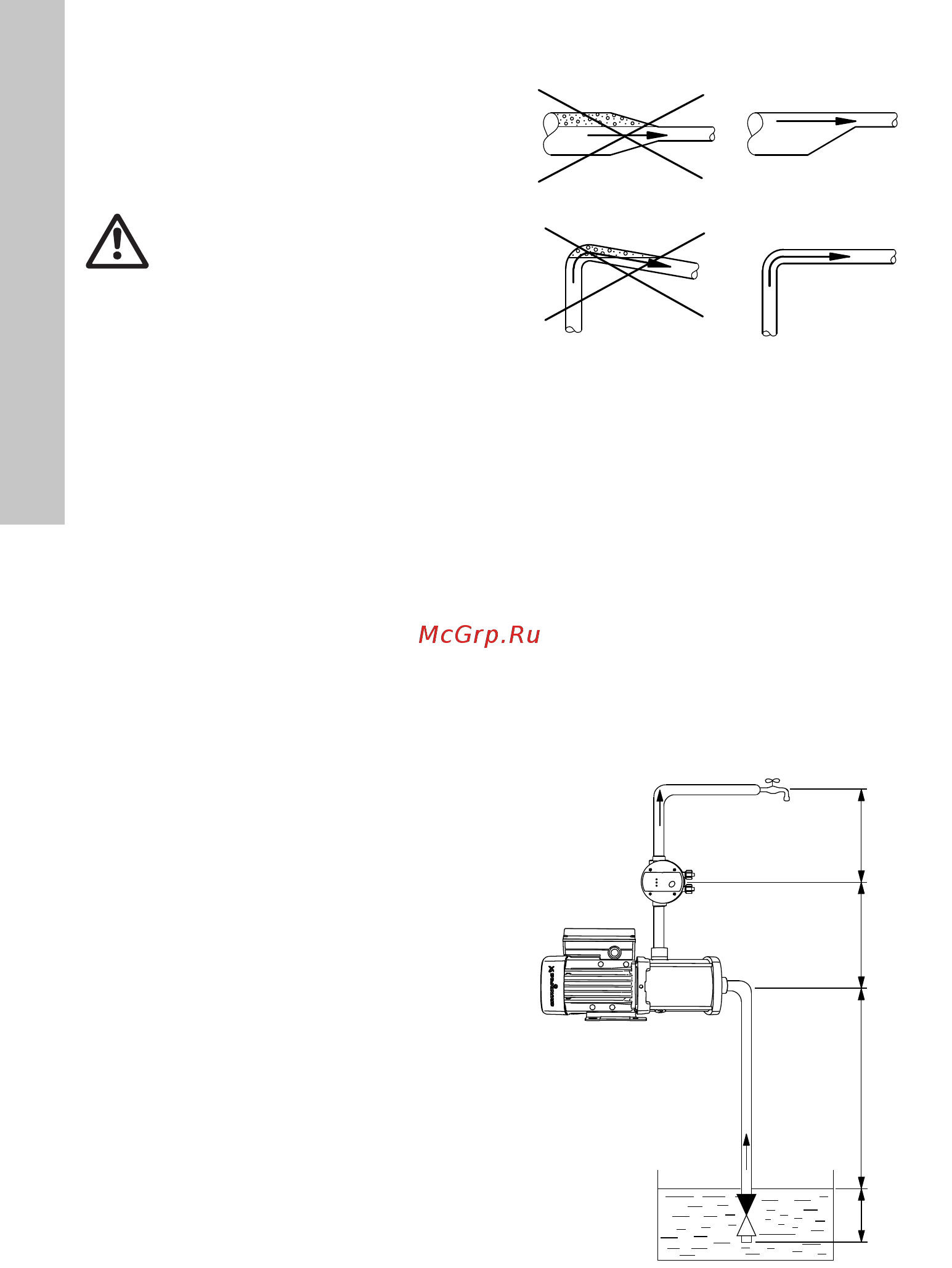

факторов (см. рис. 3).
TM04 0438 0608
Рис. 3 Установка всасывающего патрубка
Большая длина всасывающей трубы уменьшает
производительность насоса. Диаметр
всасывающей трубы должен быть не меньше,
чем диаметр впускного отверстия насоса. Если
длина всасывающей трубы больше 10 метров,
диаметр всасывающей трубы должен быть
больше, чем диаметр впускного отверстия
насоса.
Время с момента запуска насоса до подачи воды
зависит от длины всасывающей трубы и высоты
подъема. Нельзя допускать, чтобы насос
работал более пяти минут до момента подачи
воды, так как он может перегреться.
Блок автоматики необходимо устанавливать
таким образом, чтобы обеспечивалась его
защита от дождя и прямого солнечного света.
Блок автоматики РМ 2 может быть установлен в
системах с или без гидробака.
TM05 9410 3813
H
3
H
2
H
1.a
H
1.b
Рис. 4 Самовсасывающая установка повышения
давления СМB-SP SET
CMB SP_A5 RU.indd 8CMB SP_A5 RU.indd 8 02.12.2014 15:31:5602.12.2014 15:31:56
