6.7 Подключение кабеля
Рекомендуется соединять погружной кабель и
кабель электродвигателя при помощью
кабельного соединения типа KM фирмы Grundfos.
В случае необходимости иметь кабель с большим
значением поперечного сечения просьба
связаться с фирмой Grundfos.
6.8 Соединение с трубопроводом
Если при соединении со стояком требуется
применение монтажных инструментов, насос
может зажиматься или захватываться только за
поверхность корпуса нагнетания насоса.
Если насос соединяется с трубой из
полимерного материала, тогда необходимо
применять обжимную муфту.
Если применяются трубы с фланцевым
креплением, во фланцах необходимо проделать
пазы для размещения погружного кабеля и трубки
указателя
уровня воды, если она имеется.

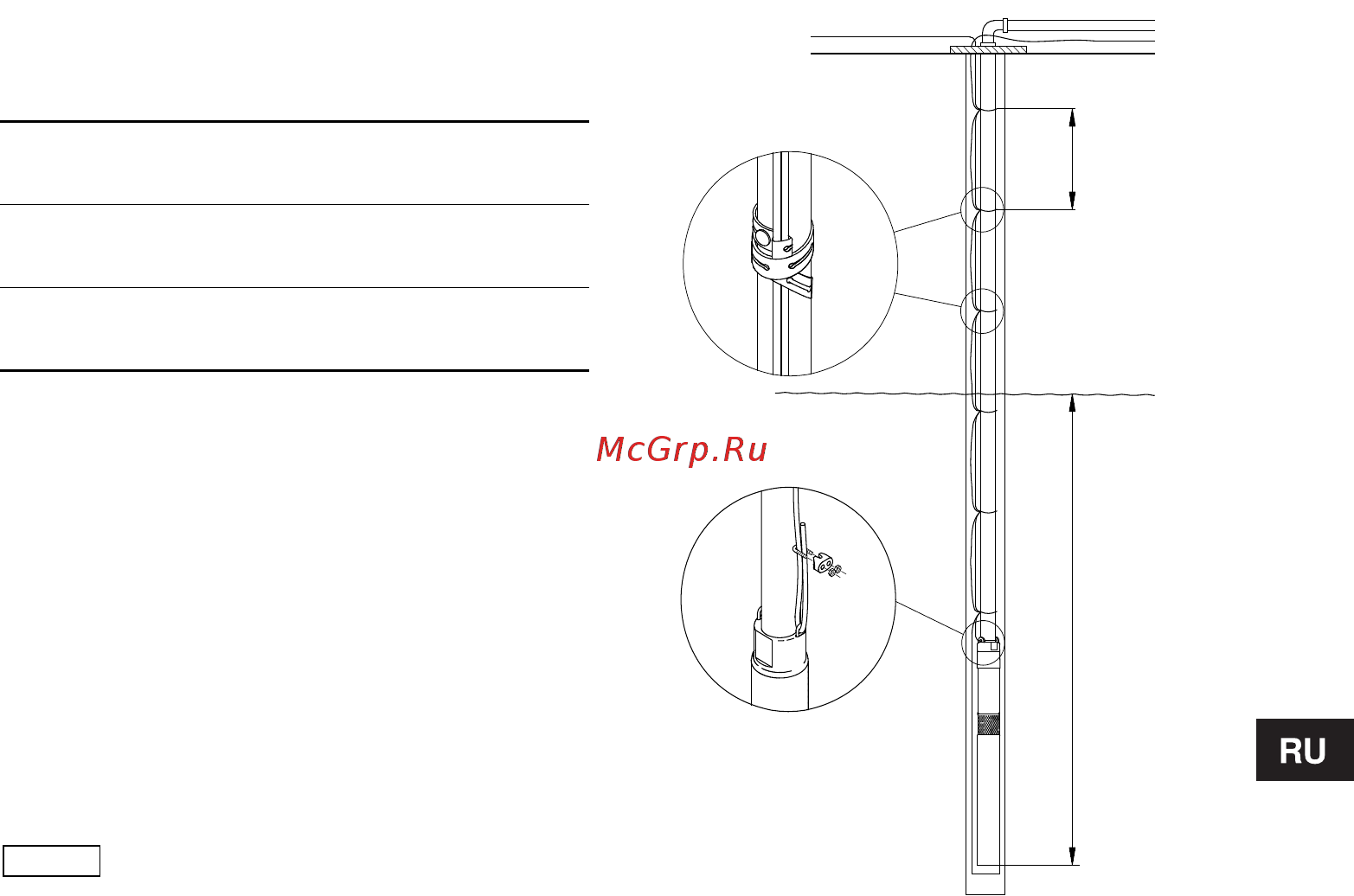

На рис. 10 показана установка насоса с данными
по:
• Расположению хомутов, поз. 1, и интервалу
между ними.
• Монтажу стального троса, поз. 2.
• Макс. глубине погружения относительно
уровня воды.
Рис. 10
6.8.1 Крепление кабеля
Хомуты для зажима кабеля должны
устанавливаться через каждые 3 метра, смотри
рис. 10.
Если применяются полимерные трубы, то
при
фиксации погружного кабеля необходимо
оставить зазор между ним и хомутами, поскольку
в процессе эксплуатации в результате действия
нагрузки будет возникать линейная деформация
полимерной трубы.
Если применяются трубы с фланцами, то
хомуты для крепления кабеля должны
распологаться над каждым таким соединением и
под ним.
6.8.2 Глубина погружения
Максимальная глубина погружения
относительно
уровня воды: 150 м, смотри рис. 10.
Минимальная глубина погружения относительно
динамического уровня:
• Вертикальная установка:
Во время ввода в эксплуатацию и работы
насос должен быть полностью погружен в
воду.
• Горизонтальная установка:
Насос должен располагаться и работать на
уровне 0,5 м ниже динамического уровня воды.
Если есть опасность загрязнения, тогда насос
должен быть помещен
в защитный кожух.
Кабельное соединение
типа KM
Поперечное сечение
жил кабеля
Номер изделия
1,5 - 2,5 мм
2
96021462
4,0 - 6,0 мм
2
96021473
Для насосов, соединяемых с
полимерными трубами, необходимо
при определении монтажной
глубины насоса учитывать
возникновение линейного удлинения
полимерной трубы в результате
действия нагрузки.
Указание
TM01 0480 4397
3 м
Макс.
150 м
1
2
