155
6.4 Подключение кабельного штекера
кэлектродвигателю
Кабельный штекер, входящий в комплект
поставки электродвигателя, снабжен на заводе
соответствующей смазкой и потому
дополнительной смазки не требует.
Для подключения кабельного штекера к
электродвигателю необходимо выполнить
следующие операции:
1. Проверить соответствие типа, поперечного
сечения и длины кабеля требуемым значениям.
2. Проверить надлежащее заземление питающей
электросети в месте установки
электродвигателя.
3. Проверить гнездо
штекерного разъема
электродвигателя: оно должно быть сухим и
чистым.
Удостоверьтесь, что установлен сальник.
4. Вставите штекер в разъем электродвигателя.
Штекер имеет позиционирующие элементы и
потому не может быть подключен
неправильно, смотри рис. 7.

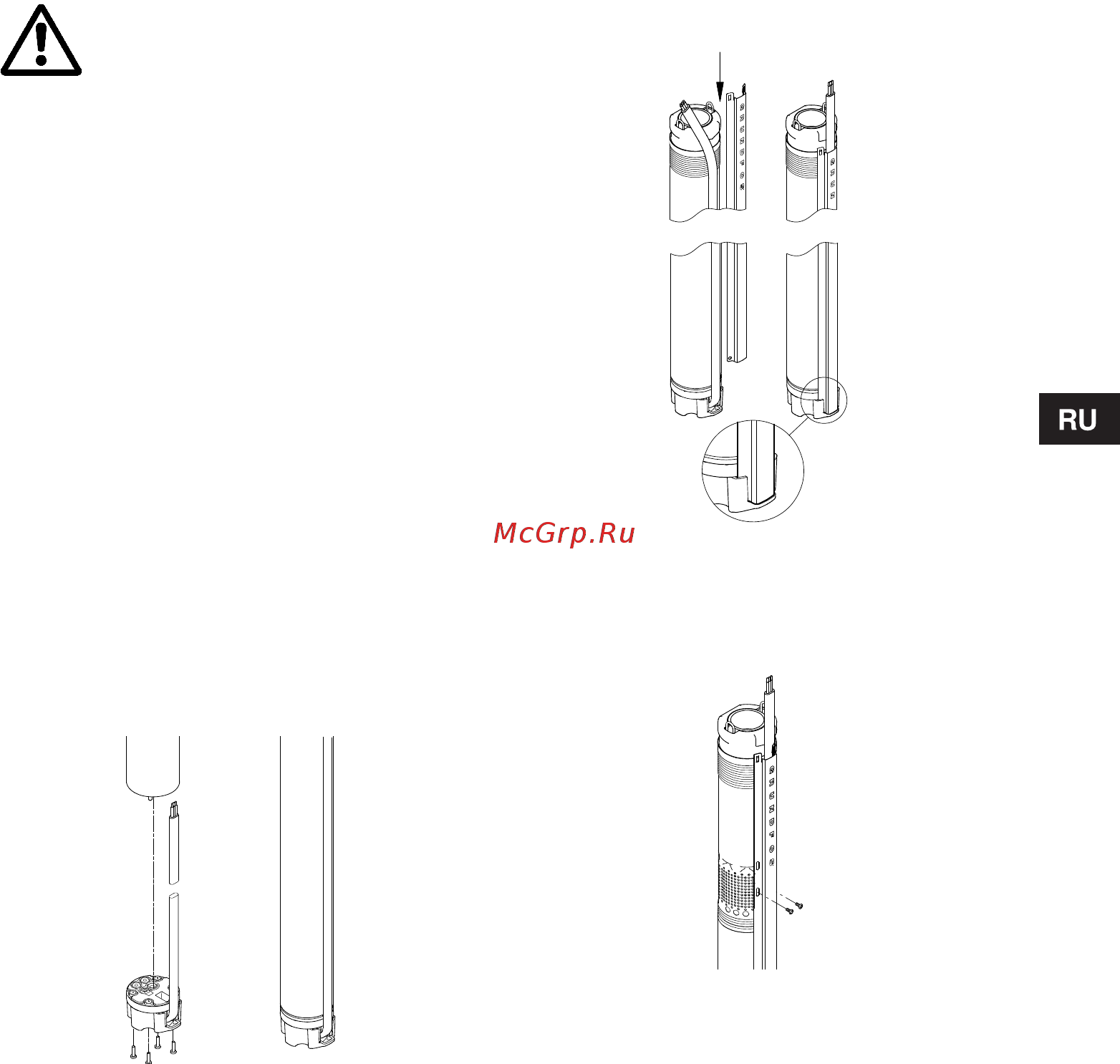

Рис. 7
5. Установите и затяните четыре винта
(1-1,5 Нм), смотри рис. 7.
Если кабельный штекер подключен к
электродвигателю правильно, между ними
не
должно быть зазора.
6.5 Монтаж защитной планки кабеля
Для монтажа защитной планки кабеля
необходимо выполнить следующие операции:
1. Убедиться в том, что кабель в
водонепроницаемой оболочке ровно уложен в
защитной планке.
2. Установите манжету кабеля в желобок
штекера. Две лапки защитной планки кабеля
должны войти в зацепление с верхней кромкой
гильзы насоса, смотри рис. 8.
Рис. 8
3. Приверните защитную планку кабеля
к
входному фильтру двумя винтами, входящими
в комплект поставки, смотри рис. 9.
Рис. 9
Пользователь ни в коем случае не
должен удалять вилку
электродвигателя.
Приведенное ниже описание
предназначено исключительно для
сервисного персонала.
В случае необходимости замены
кабеля электродвигателя см.
Раздел 5.1 Общие сведения.
Кабель и штекер должны
установливаться и
демонтироваться техниками
компании Грундфос или
специалистаим имеющими
соответствующую квалификацию.
TM02 9605 3504
TM02 9613 3504TM01 4427 0299
