инструкцияпоэксплуатациистанкаJETмод.HBS‐1321VS

JET Эксплуатация ленточного полотна

Пример обозначения ленточного полотна

М42 20х0,9х2360 4/6 Н М42 биметаллическое полотно М42, зубья из быстрорежущей стали

20х0,9х2360 ширина х толщина х длина полотна, мм

4/6 шаг зубьев полотна, 4 – 6 зубьев на дюйм, переменный шаг

Н форма зуба, передний угол 10º

Натяжение полотна

Величина натяжения ленточного по-

лотна должна составлять приблизи-

тельно

300 Н/мм. При недостаточном

натяжении полотна возможен непер-

пендикулярный срез, при избыточном

натяжении – разрыв.

В обоих случаях значительно сокра-

щается ресурс работы ленточного

полотна. Усилие натяжения контро-

лируется встроенными на некоторых

моделях станков или переносными

приборами – тензометрами.

Обкатка полотна

1) Установите необходимую ско-

рость

2) Начните пиление на 70% мощно-

сти

от рекомендуемой для полотна и

50% скоростью подачи

3) При наличии вибрации осторож-

но уменьшайте скорость подачи

вплоть до полной остановки. Следите

за стружкообразованием и получаю-

щейся формой стружки

4) После распила 400-600 см², или

не менее 15 минут времени реально-

го пиления, постепенно увеличивайте

до требуемой скорость полотна и

постепенно – скорость подачи.

Охлаждение и Смазывание

Охлаждение и смазывание обяза-

тельны в большинстве операций об-

работки металлов. В случае обработ-

ки алюминия или алюминиевых спла-

вов СОЖ также помогает в удалении

стружки и более высококачественной

поверхностной обработки. Нет необ-

ходимости смазки для чугуна и неко-

торых неметаллических материалов

(пластмассы, графита, и т.д).

Ресурс ленточного полотна напрямую

зависит от правильного подбора

СОЖ, основная задача не допускать

перегрева полотна.

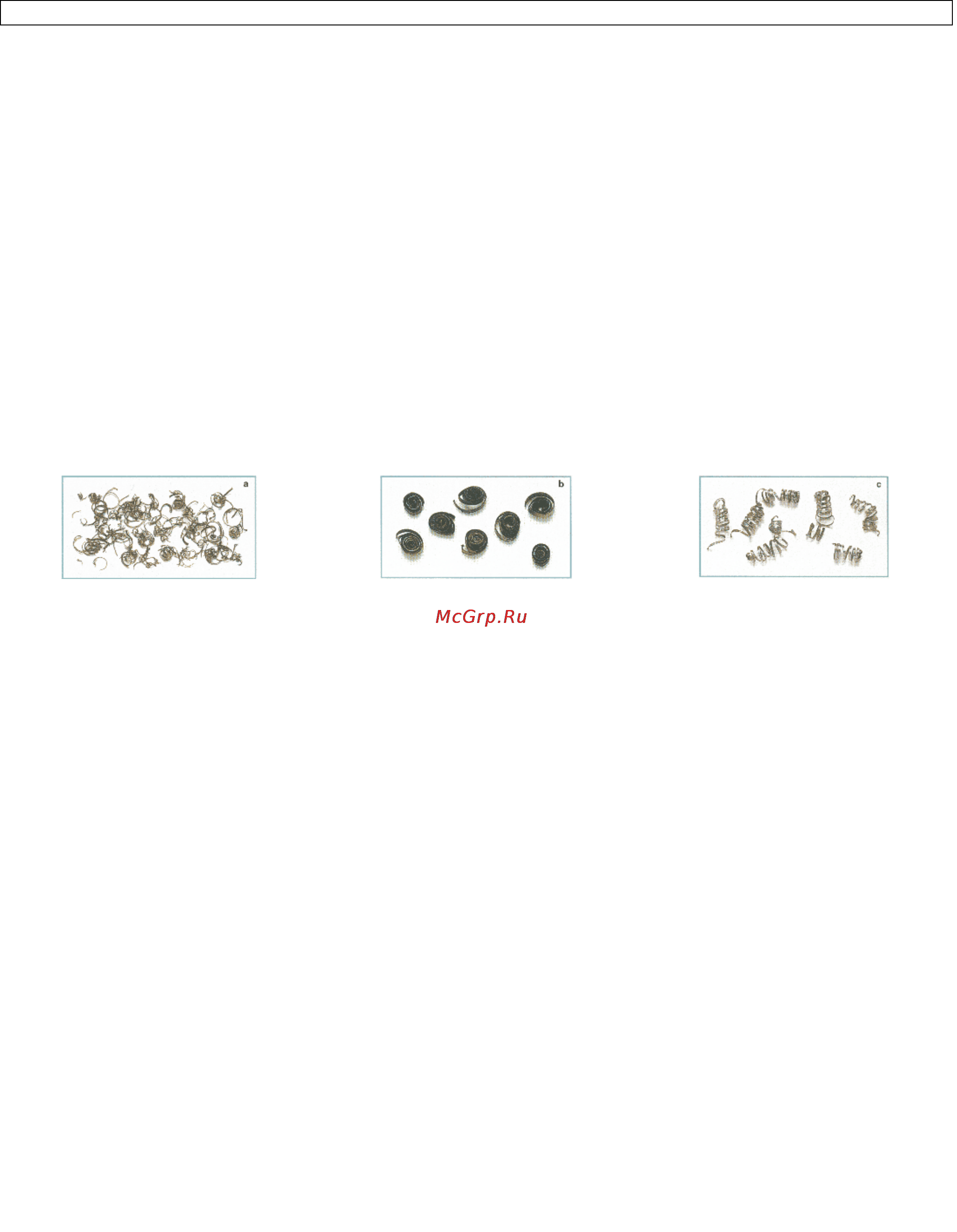

Виды стружки

Очень мелкая, пылевидная стружка -

подача должна быть увеличена

Толстая, тяжелая, с голубым отливом

стружка - полотно перегружено

Свободно намотанная (витая) стружк

- идеальные условия резания

Основные причины преждевременного выхода ленточного полотна из строя

Выкрашивание зубьев: Трещины во впадинах зубьев: Трещины со стороны спинки:

• Слишком мелкий шаг полотна

• Слишком крупный шаг полотна

• Заготовки ненадёжно закреплены

• Слишком низкая скорость полотна,

приводящая к излишнему врезанию

• Некачественная сварка

• Слишком большое

давление пода-

чи, приводящее к излишнему вреза-

нию полотна в материал

• Слабое натяжение полотна приво-

дит к её проскальзыванию

• Проскальзывание (остановка) пилы

под нагрузкой, приводящее к из-

лишнему врезанию полотна в мате-

риал

• Отсутствует, не работает или из-

ношена щётка очистки полотна

• Затруднённое движение пилы в

направляющих

и шкивах из-за за-

грязнения шкивов или уменьшения

зазора в направляющих

• Зазор между направляющими

слишком большой

• Направляющие находятся слишком

далеко от заготовки

• Боковые направляющие зажимают

пилу в области впадин зубьев

• Слабо зажатые боковые направ-

ляющие приводят к наклону пилы

• Неправильное натяжение пилы

• Износ

верхнего опорного подшип-

ника в направляющих

• Высокое давление подачи

• Износ боковых направляющих

• Полотно прижимается к бурту шки-

ва

Биение (вибрация) пилы:

• Кривой сварной шов

• Слишком большой шаг полотна

• Отсутствие зубьев (выломаны)

• Слишком низкое или высокое дав-

ление подачи

Преждевременное затупление: Неперпендикулярный рез: Пережжённая

стружка:

• Слишком большая скорость пилы

для данного материала

• Слишком мелкий или слишком

крупный шаг пилы

• Полотно пилы не параллельно на-

правлению подачи

• Дефекты на боковых направляю-

щих

• Плохо закреплены или изношены

направляющие

• Полотно пилы не параллельно на-

правлению подачи

• Большой зазор в направляющих

• Поверхность стола не перпендику-

лярна полотну

• Тиски не перпендикулярны пиле

• Слабое натяжение полотна

• Роликовый стол на подаче не пер-

пендикулярен полотну

• Плохо закреплены боковые на-

правляющие

• Большая подача

• Не работает щётка очистки полотна

• Тупое полотно

• Нет охлаждения
