23
5.1.1 Погружные электродвигатели Grundfos типа
MS 4000 и MS 402
Резьбовая пробка, закрывающая заливное отверстие,
находится у электродвигателей в следующих положениях:
MS 4000: в верхней части электродвигателя.
MS 402: в днище электродвигателя.
1. Погружной насос расположить так, как показано на рис. 2.
Служащая для заполнения жидкостью полая шпилька
должна находиться в наивысшей точке электродвигателя.
2. Отвернуть резьбовую пробку.
3. С помощью
заправочного шприца заполнять
электродвигатель охлаждающей жидкостью как показано
на рис. 2, до тех пор, пока эта жидкость не будет вытекать
обратно из заливочного отверстия.
4. Снова установить и плотно завернуть резьбовую пробку,
не меняя до этого положение насоса.
Моменты затяжки:
MS 4000: 3,0 Нм.
MS 402: 2,0 Нм.
После этого погружной насос готов к монтажу.

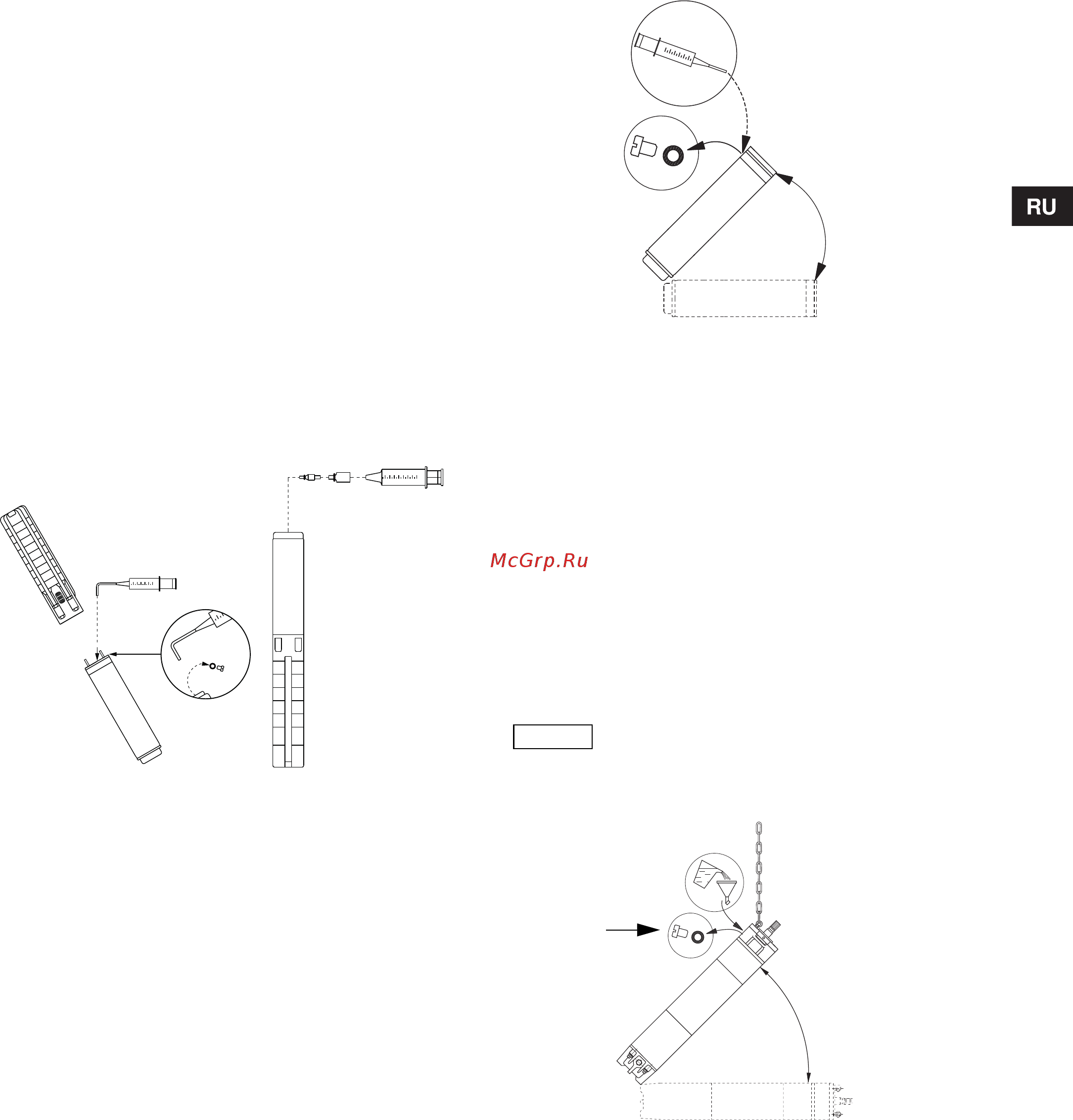

Рис
. 2 Положение насоса при заполнении –
MS 4000 и MS 402
5.1.2 Погружные электродвигатели Grundfos типа
MS6 и MS 6000
• В случае, если двигатель поставляется отдельно со
склада, необходимо проверить уровень перед монтажом
двигателя на насосе (рис. 3).
• Для насосов, которые поставляются непосредственно от
Grundfos, уровень уже проверен.
• При проведении сервисных работ уровень необходимо
проверять (рис. 3).
Процедура заполнения:
Резьбовая пробка
, закрывающая заливное отверстие,
находится в верхней части электродвигателя.
1. Погружной насос расположить так, как показано на рис. 3.
Служащая для заполнения жидкостью полая шпилька
должна находиться в наивысшей точке электродвигателя.
2. Отвернуть резьбовую пробку.
3. С помощью заправочного шприца заполнять
электродвигатель охлаждающей жидкостью как показано
на рис. 3, до тех пор, пока эта жидкость
не будет вытекать
обратно из заливочного отверстия.
4. Снова установить и плотно завернуть резьбовую пробку,
не меняя до этого положение насоса.
Момент затяжки: 3,0 Нм.
После этого погружной насос готов к монтажу.
Рис. 3 Положение двигателя при заполнении –
MS6 и MS 6000
5.1.3 Погружные электродвигатели MMS 6000, MMS 8000,
MMS 10000 и MMS 12000
Процедура заполнения:
1. Поднимите двигатель, чтобы он был под углом
45 °, при
этом его верхняя часть должна быть направлена вверх
(рис. 4).
2. Ослабьте резьбовую пробку А и установите воронку в
отверстие.
3. Заливайте чистую воду в двигатель, пока жидкость внутри
двигателя не начнёт выходить из вентиляционного
отверстия.
Внимание: Не используйте жидкость из двигателя, так как
она содержит масло.
4. Вытащите воронку и
снова закрутите резьбовую пробку А.
После этого погружной насос готов к монтажу.
Рис. 4 Положение двигателя при заполнении – MMS
TM00 6423 0606
MS 4000 MS 402
TM03 8129 0507
Внимание
Прежде чем снова установить двигатель в
насос после длительного хранения,
увлажните торцевое уплотнение вала
несколькими каплями воды и проверните вал.
TM03 2065 3605
45°
45°
A
