Регулярное техническое обслуживание
134
5
Чистка фотобарабана 5
Если на отпечатках имеются цветные пятна, расположенные с интервалом 94 мм (3,7 дюйма), на
фотобарабане может иметься постороннее вещество, например клей от этикетки на поверхности
фотобарабана. Для устранения этой неполадки выполните описанные ниже действия.
a Убедитесь в том, что аппарат находится в состоянии готовности.
b С помощью + или - выберите Инф. об уст-ве. Нажмите кнопку OK.
c С помощью + или - выберите Печ.точ.фотоб.. Нажмите OK, чтобы напечатать лист проверки
точек барабана.
d Выключите аппарат, пользуясь выключателем электропитания. Отсоедините все интерфейсные
кабели, затем отсоедините кабель питания.

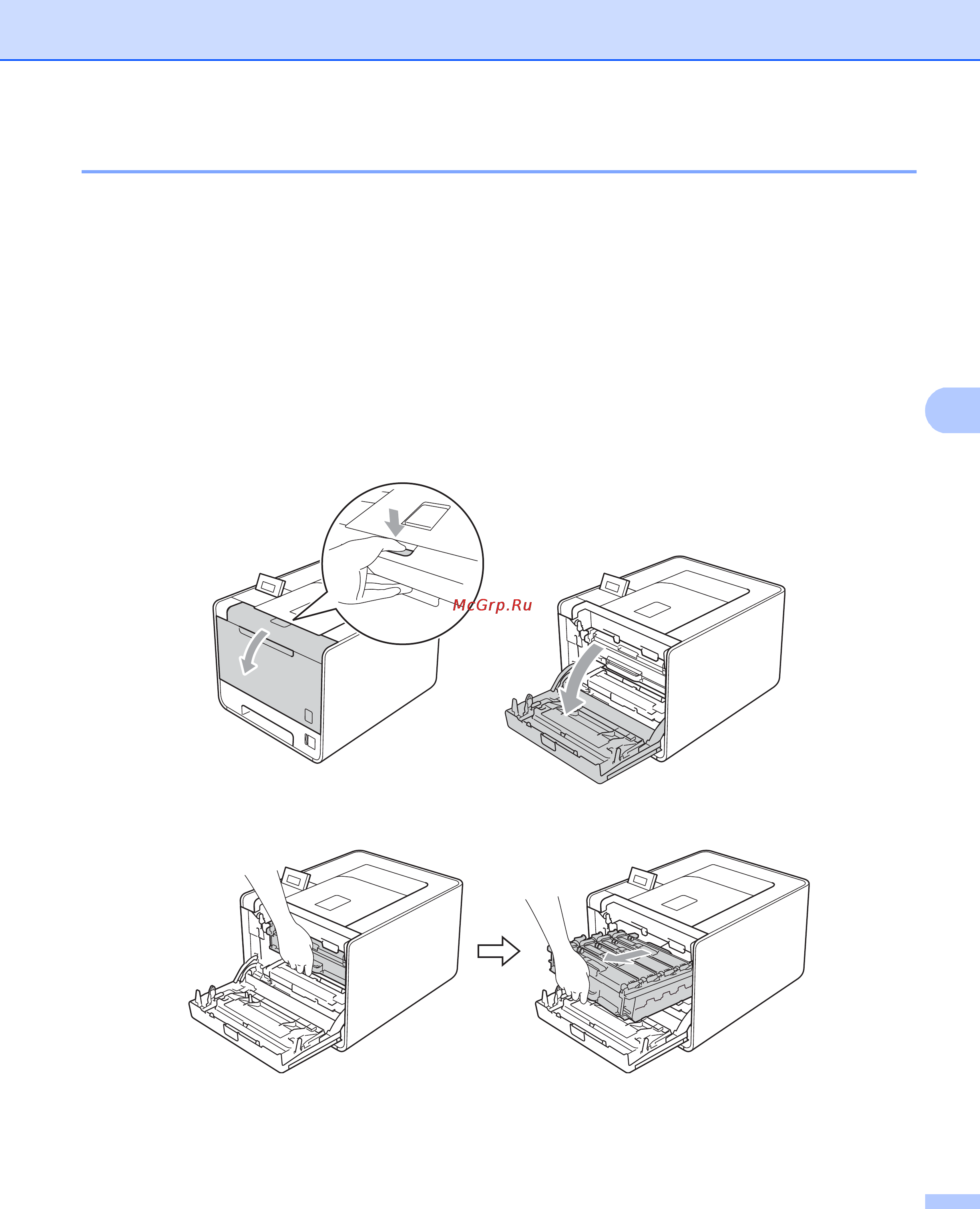

e Нажмите кнопку освобождения передней крышки и откройте крышку.
f Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
