Қазақша (KZ)
31
9.2.3 Электр қозғалтқышының қорғаныш автоматының
қажетті баптаулары
Салқын күйдегі электр қозғалтқыштар үшін қорғаныш
автоматының іске қосылу уақыты электр қозғалтқышының
номиналды тогынан 5 рет артатын мейлінше жоғары ток
барысында 10 секундтан артық болмауы керек. Қалыпты
пайдалану барысында электр қозғалтқыштары 3 секунд
ішіндегіге қарағанда айналымның мейлінше жоғары
жиілігінде жұмыс істей бастау керек.
Назар
аударыңыз
Атаулы талаптарды орындамау барысында
электр қозғалтқышы жарамсыз болып
есептеледі.
Электр қозғалтқышын мүмкіндігінше жақсырақ тəсілмен
қорғау үшін, оның қорғалу автоматын реттеу төменде
келтірілген талаптарға сəйкес орындалуы қажет:
1. Автомат қорғанышын электр қорғанышының мейлінше
жоғары мəніне реттеу керек.
2. Сорғыға есептік қуатпен жарты сағат уақыт ішінде жұмыс
істеуге уақыт беру керек.
3. Оның ажыратылған уақытына дейін жылу қорғанышына
орнатылған ток мəнін баяу төмендетіңіз.
4. Осыдан кейін осы мəннің шамамен 5% мейлінше жоғары
тогына тіркеуін ағытқыштың іске қосылу тогын орнатыңыз.
Қорғаныш автоматының мейлінше жоғары орнатылымының
ол берілетін мейлінше жоғары мəні электр қозғалтқышының
номиналды тогынан артпауы керек.
«Жұлдыз-үшбұрыш» сызбасы бойынша іске қосу барысында
жалғанатын электр қозғалтқыштарын, қорғаныш автоматын
реттеу жоғарыда көрсетілгендей орындалады, алайда
қорғаныш автоматының мейлінше жоғары автоматының
орнатылымы x 0.58 номиналды тогына тең болу керек.
Басқа өндірушілердің басқару сөрелерінде (Grundfos емес)
Өндіруші нұсқамасы мен ЭҚЕ-ге сəйкес орнатылуы керек.
«Жұлдыз-үшбұрыш» сызбасы бойынша қосылу барысында
немесе іске қосу трансформаторының арқылы электр
қозғалтқышының іске қосылуының барынша мүмкіндік уақыты
2 секундты құрайды.
9.3 Найзағайдан қорғау
Құрылғы жабдықты монтаждау ауданында найзағай
соққысының болуы барысында энергиямен қамтамасыз ету
желілерінде кернеу өзгерісінен электр қозғалтқыштарын
қорғау үшін, арнайы жабдықпен жабдықталуы керек. 18-сур.
қар.
TM00 1357 3605
825045 825017
L1
L2
PE
L3
L
PE
N
Ɍɪɢ ɮɚɡɵ
Ɉɞɧɚ ɮɚɡɚ
Үш фаза Бір фаза

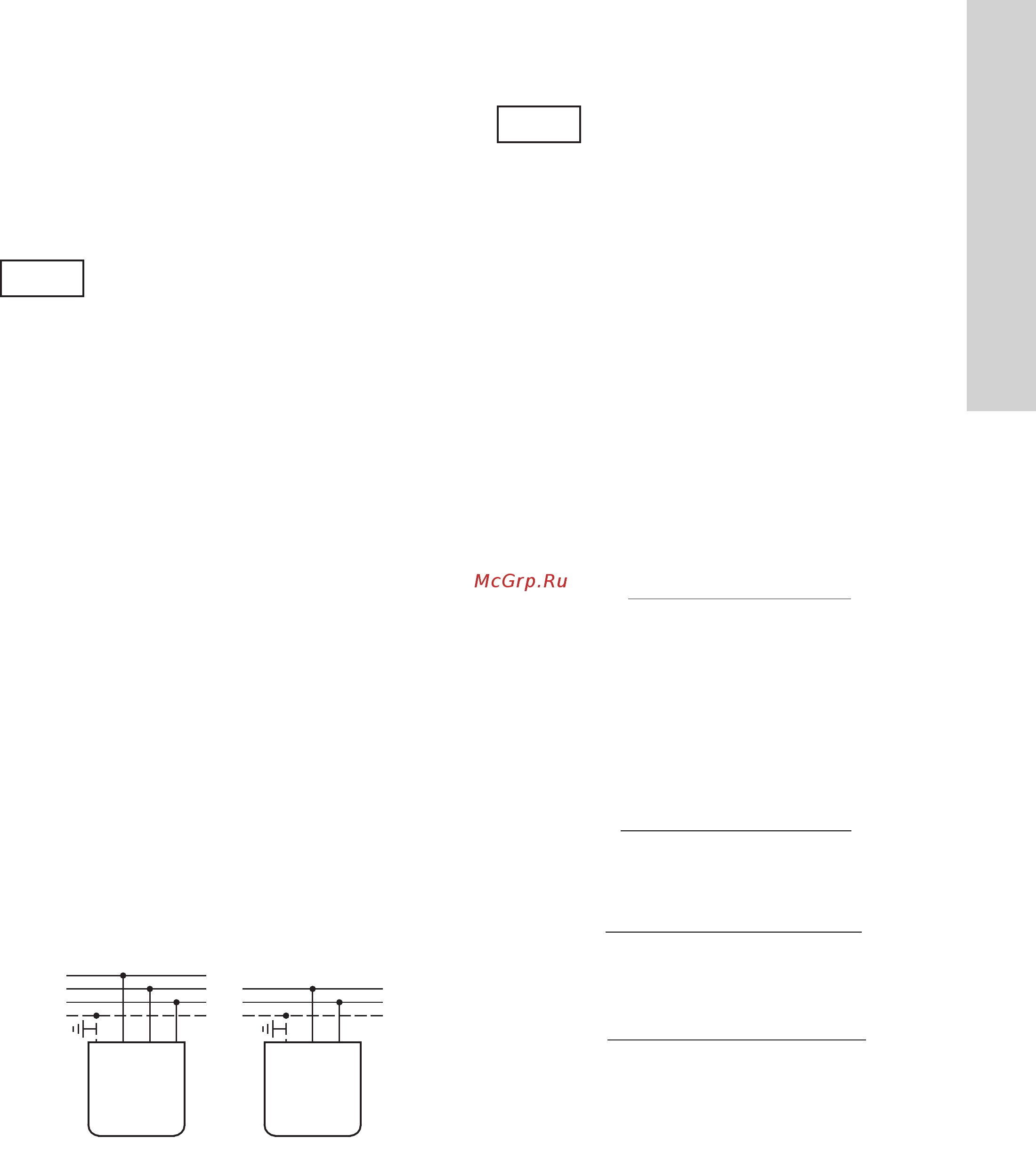

18-сур. Шамадан тыс кернеуден қорғау құрылғысын
орнату.
Алайда шамадан тыс кернеуден қорғау құрылғысы
найзағайдың тікелей түсуінен қорғамайды.
Шамадан тыс кернеуден қорғау құрылғысын электр
қозғалтқышына жергілікті нормалар мен ережелер сақтай
отырып, мүмкіндігінше жақын қондырмаға орнатылуы керек.
Шамадан тыс кернеуден қорғау құрылғысын Grundfos
өнеркəсібінен сұратуға болады.
Сондықтан MS 402 электр қозғалтқыштары үшін оқшаулаудың
жоғары деңгейінің арқасында ешқандай қосымша найзағай
қорғанышы талап етілмейді.
4 дюйм диаметрлі Grundfos электр қозғалтқыштары үшін
(өнім нөмірі 799911 немесе 799912) шамадан тыс кернеуден
қорғаудың кіріктірілген құрылғысымен кабельді енгізудің
арнайы жиынтығы таңдалым бойынша жеткізіледі.
9.4 Кабельді таңдау
Назар
аударыңыз
Сорғының электр кабелі үнемі батырылған
күйде болады жəне ауа бойымен төсем үшін
жеткілікті қиылысына ие болу міндетті емес.
Белгілі бір температура барысында аударып қотару
ортасымен ұзақ байланысы үшін батырма кабелінің
ыңғайлылығын тексеріңіз.
Кабельдің көлденең қимасы (q) келесі талаптарға жауап беруі
керек:
1. Су өтпейтін кабель электр қозғалтқышының мейлінше
жоғары тогының (І) есебінен таңдалуы керек.
2. Көлденең қима кабель ұзындығына мүмкіндігінен артық
кернеу түсуінің алдын алу үшін, жеткілікті болу керек.
Батыру кабелінің көлденең қимасы 9. Электр жабдықтарын
іске қосу бөлімінде келтірілген электр қозғалтқыштарының
кернеу диапазонына қойылатын талаптарға жауап беру керек.
Кабельдің талап етілген қимасын 1-қосымшада көрсетілген
сызбалардан кернеудің түсуі мəні бойынша анықтау қажет.
Келесі формуланы қолданыңыз:
I = Электр қозғалтқышының мейлінше жоғары тогы.
«Жұлдыз-үшбұрыш» сызбасы бойынша қосу I = x 0.58
мейлінше жоғары ток мəні.
Lx = Номиналды кернеуден 1% құрайтын кернеуінің түсуі
бойынша есептелген кабель ұзындығы.
Lx =
ɛɚɬɵɪɦɚɤɚɛɟɥɶԛɲɿɧ
ɤɟɪɧɟɭɿɧɿԙɦԛɦɤɿɧɞɿɤ
ɬԛɫɿɪɿɥɿɦɿ
q = Су өтпейтін батырма кабелінің көлденең қиылысы.
I мəні мен Lx нақты мəндерінің арасына тікелей жүргізіңіз.
Осы «q» өсімен қиылысу нүктесі кабельдің көлденең
қиылысының үлкен мəніне жақын таңдалым үшін қызмет ету
керек.
Сызба келесі формулар негізінде жасалады:
Бір фазалы батырма электр қозғалтқышы
L =
U ǻU
I 2 100
Mcos
U
q
---
u Msin XIu+
©¹
§·
Үш фазалы батырма электр қозғалтқышы
L =
U ǻU
I 1,73 100
Mcos
U
q
---
u Msin XIu+
©¹
§·
Үш фазалы батырма электр қозғалтқышы, «жұлдыз-
үшбұрыш» сызбасы бойынша қосу
L =
U × ΔU
I × 100 × (cos × ρ/q + sin × X )
ϕ ϕ
I
L = Су өтпейтін батырма кабелінің ұзындығы [м]
U = Номиналды кернеуі [В]
ΔU = Кернеу құламасы [%]
I = Электр қозғалтқыштарының мейлінше жорғары
номиналды тогы [А]
cos φ = 0,9
ρ = Шекті қарсыластық: 0,02 [Ом мм
2
/м]
q = Су өтпейтін батырма кабелінің көлденең қимасы [мм
2
]
sin φ = 0,436
Xl = Индуктивті қарсыластық: 0,078 x 10
-3
[Ом/м].
