70
7.1 Габаритные размеры места
установки
7.1.1 Насос с поплавковым
выключателем
Если насос устанавливается в колодец, то
обязательно должны соблюдаться минимальные
габариты колодца, указанные на рис. 3 и в
таблице, обеспечивающие свободное
перемещение поплавка.

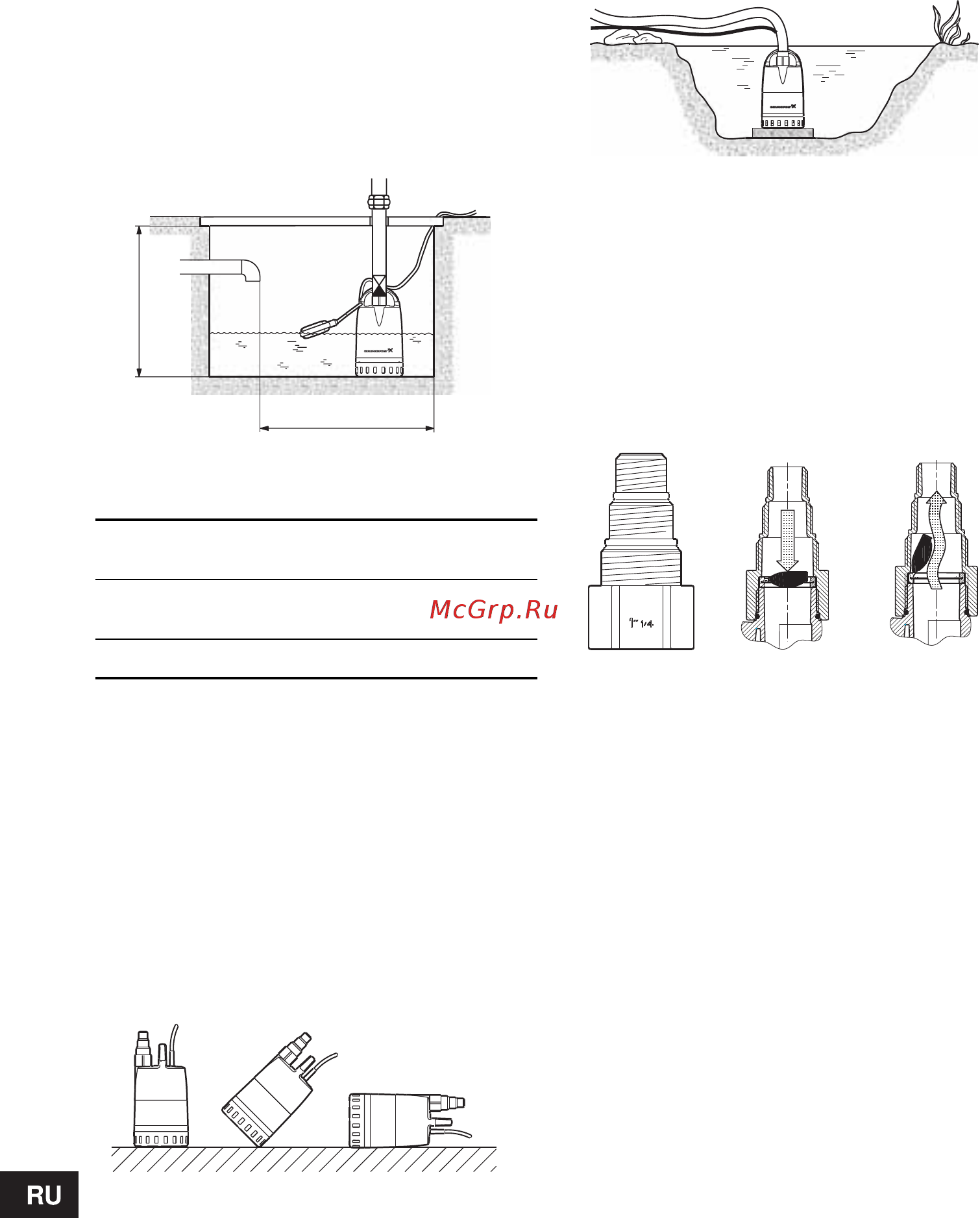

Рис. 3 Минимальные габаритные размеры
Минимальные габаритные размеры
7.1.2 Насос без поплавкового
выключателя
Требуемые габариты места установки насоса
соответствуют его фактическим габаритам,
смотрите стр. 75.
7.2 Установка на месте эксплуатации
Насос может устанавливаться в любом
положении: вертикально (с направленным
вертикально вверх напорным патрубком), лежа
или наклонно (высшая точка насоса - напорный
патрубок), смотрите рис. 4. Во время работы
уровень жидкости должен быть выше сетчатого
фильтра.
Рис. 4 Положение насоса при установке на
месте эксплуатации
Насос должен устанавливаться так, чтобы
всасывающий сетчатый фильтр не забивался
частично или полностью илом, грязью и т.п.
Добиться этого можно установкой насоса на
кирпичи, металлическую плиту или аналогичное
основание.
Рис. 5 Насос, установленный на плите
7.3 Присоединение напорной
магистрали
При остановленном насосе в нем может
возникать обратный поток, поэтому
предусмотрена возможность установки в
переходнике входящего в комплект поставки
обратного клапана, который препятствует
обратному потоку. Фиксация обратного клапана
происходит при соединении переходника с
напорным патрубком.
Рис. 6 Переходник и обратный клапан
(место монтажа и схема работы)
Переходник позволяет присоединять трубу или
напорный
рукав с размерами наружной трубной
резьбы (G) 3/4", 1" и 1 1/4". Переходник следует
обрезать так, чтобы он подходил к диаметру
напорного трубопровода. Если между напорным
трубопроводом и переходником используются
прокладки, торец после обрезки переходника
должен быть плоским и гладким.
Допуск к эксплуатации согласно стандарту DIN
EN 12 056-4 требует, чтобы трубопровод при
стационарной установке насоса присоединялся
непосредственно к
напорному патрубку насоса.
Если необходимо применить входящий в
комплект поставки переходник, необходимо
отрезать патрубки под размер 3/4" и 1".
7.4 Регулировка длины кабеля
поплавкового выключателя
У насосов с поплавковым выключателем разница
уровня между включением и выключением может
регулироваться с помощью укорачивания или
удлинения свободного конца кабеля между
самим поплавковым выключателем и рукояткой
насоса.
• Увеличение длины свободного конца кабеля
приводит к увеличению интервалов между
включением и отключением насоса и разницы в
уровнях воды.
TM03 1122 110 5
Модель
насоса
Высота (H)
[мм]
Ширина (B)
[мм]
Unilift CC 5
Unilift CC 7
520 400
Unilift CC 9 570 500
TM03 1111 1005
B
H
TM03 1123 1105
TM03 0833 0505
TM03 0834 0505
