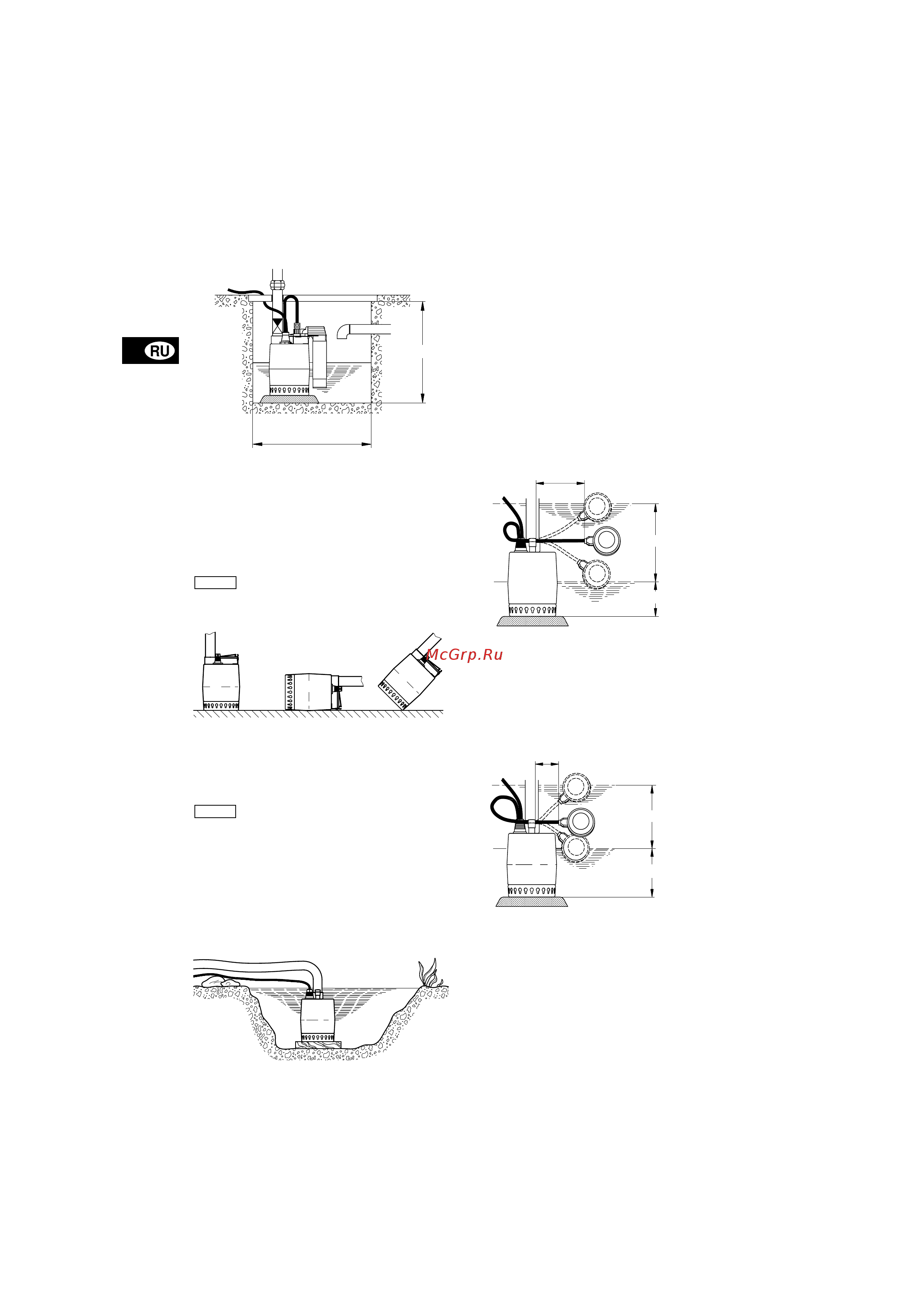

Рис 5 С вертикальным реле уровня 4 3 Регулировка поплавкового выключателя Уменьшение или увеличение разницы в уровнях между включением и выключением может регулироваться с помощью укорачивания или удлинения свободного конца кабеля между самим поплавковым выключателем и рукояткой насоса Для этого кабель фиксируется в требуемом положении на рукоятке насоса с помощью фиксатора Большая разница Чем длиннее свободный конец кабеля тем больше разница в уровнях при которых происходит включение и отключение насоса однако длина свободного конца кабеля не может превышать 150 мм смотри рис 8 Рис 8 макс 4 2 Установка ТМ00 1552 1697 Насосы без или с поплавковым выключателем могут работать в вертикальном положении с напорным патрубком направленным вверх или наклонном монтажном положении при котором напорный патрубок будет наивысшей точкой насоса смотри рис 6 Насосы с вертикальным реле уровня указание должны работать в вертикальном положении Рис 6 Для насоса КР 350 расстояние между нижним краем впускного сетчатого фильтра и нижним уровнем поплавка должно быть не менее 110м Небольшая разница Маленькая длина свободного конца кабеля но не менее 70 мм смотри рис 9 Рис 9 Установка насоса может выполняться после монтажа труб или шлангов ТМ00 1551 1098 Ни в коем случае не поднимать и не транспортировать насос за кабель злектродвига теля внимание Для транспортировки использовать трубу шланг напорной магистрали или трос который может быть зачален за рукоятку насоса Насос должен устанавливаться так чтобы всасывающий сетчатый фильтр не забивался частично или полностью илом грязью и т п Добиться этого можно установкой насоса на кирпичи металлическую плиту или аналогичное основание смотри рис 7 Рис 7 Для насоса КР 350 расстояние между нижним краем впускного сетчатого фильтра и нижним уровнем поплавка должно быть не менее 150 мм 4 4 Вертикальное реле уровня Для насосов с вертикальным реле уровня положения включения выключения насоса по уровням не регулируются Уровни включения выключения насоса показаны на рис 10 16
