Назначение и применение
Назначение и применение
прибора
• Воздушно-тепловая завеса предназначена
для создания направленного воздушного
потока препятствующего проникновению
внутрь помещения холодного наружного
воздуха и снижения тепловых потерь в по-
мещении, а также в качестве дополнитель-
ного источника тепла.
• При отключенных электронагревателях
завеса может быть использована в летнее
время для защиты кондиционируемого по-
мещения от проникновения внутрь теплого
наружного воздуха, пыли, дыма, насекомых
и т.п.
• Завеса предназначена для эксплуатации в
районах с умеренным и холодным климатом,
в помещениях с температурой окружающего
воздуха от –10°С до +40°С и относительной
влажности воздуха не более 80% (при тем-
пературе +25°С) в условиях, исключающих
попадание на нее капель и брызг, а также
атмосферных осадков (климатическое ис-
полнение УХЛ4 по ГОСТ 15 150).
Устройство и принцип
работы электрических завес
Завеса состоит из корпуса* (1), изготовлен-
ного из листовой стали, покрытой высокока-
чественным полимерным покрытием. Внутри
корпуса расположены нагревательные эле-
менты и вентиляторный блок. В завесах
BHC-3.000SB, BHC-5.000SB, BHC-6.000SR,
BHC-9.000SR внутри корпуса расположены
диаметральные вентиляторы и игольчатые
электронагреватели («СТИТЧ-элементы»).
Внутри корпуса завес BHC-3.000TR, BHC-
6.000TR, BHC-9.000TR, BHC-12.000TR, BHC-
18.000TR, BHC-24.000TR, находятся венти-
ляторные блоки с трубчатыми оребренными
электронагревателями. Вентиляторы забирают
воздух через переднюю перфорированную
решетку корпуса (2), поток воздуха, проходя
через нагревательные элементы, нагревает-
ся и выбрасывается через воздуховыпускное
сопло (3) в виде направленной струи.
Управление завесой
Управление завесой осуществляется с по-
мощью выносного проводного пульта (кроме
моделей BHC-3.000SB, BHC-5.000SB, BHC-
3.000TR). Пульт управления, при помощи
встроенного в него термостата, позволяет
поддерживать необходимую температуру воз-
духа вблизи проема и регулировать тепловую
мощность завесы. Управление завесами BHC-
3.000SB, BHC-5.000SB, BHC-3.000TR осущест-
вляется блоком управления, расположенном
на корпусе завесы.

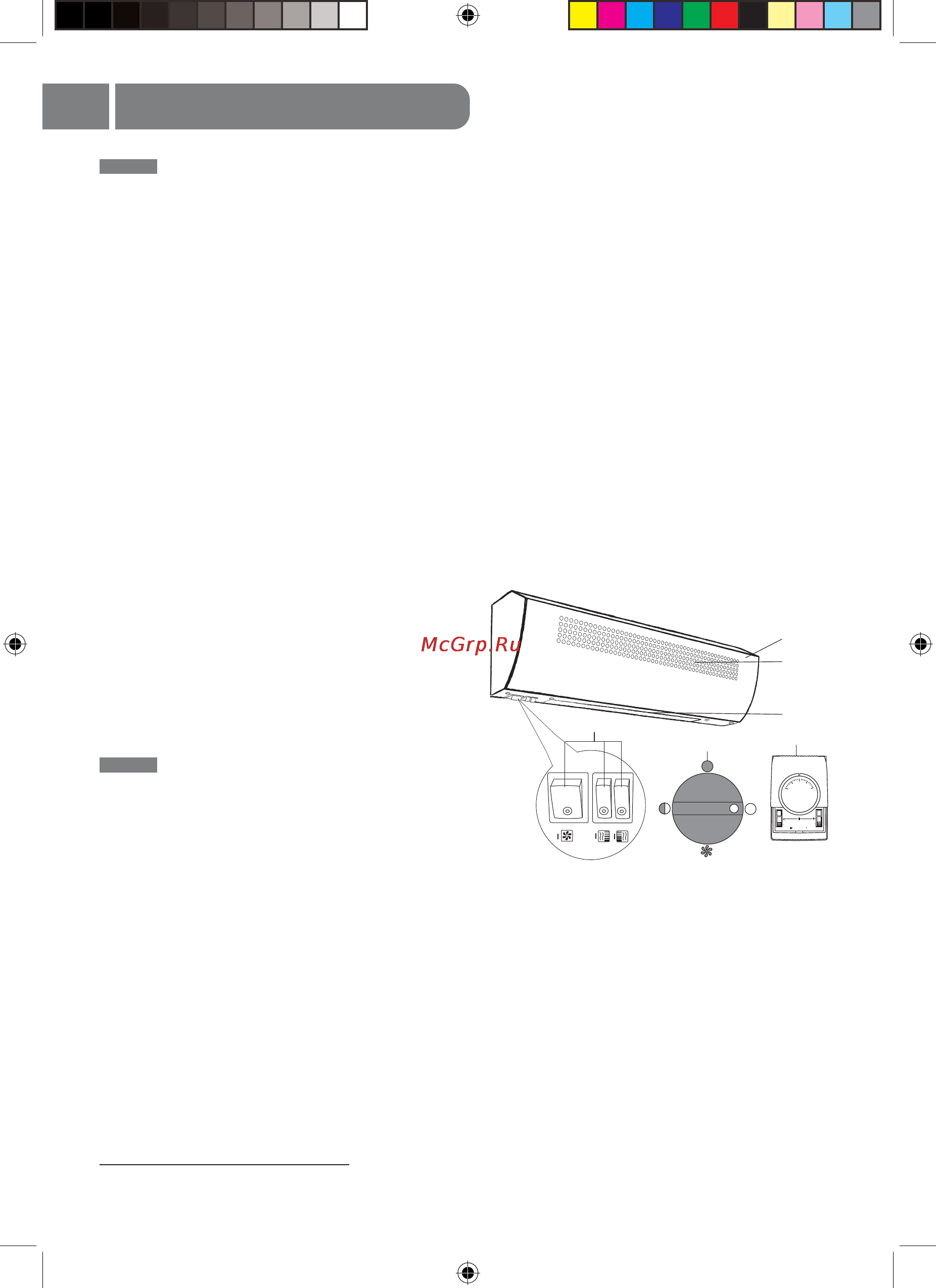

1 – Корпус завесы*.
2 – Передняя воздухозаборная решетка.
3 – Воздуховыпускное сопло.
4 – Блок управления на корпусе завесы (у моде-
лей BHC-3.000SB, ВHC-5.000SB).
5 – Блок управления на корпусе завесы (у модели
BHC-3.000 TR).
6 – Пульт управления (кроме моделей BHC-3.000SB,
ВHC-5.000SB, BHC-3.000TR).
1
2
3
10
30
25
15
20
°C
0
0
0
65
4
* Дизайн приобретенного Вами прибора может отличаться от изображенного схематически образца.
