6. Подключите адаптер питания переменного/постоянного тока к розетке переменного

тока, а шнур от него – к коннектору питания постоянного тока на задней панели

устройства. (В случае установки устройства в шасси AT-MCR12 это действие

необходимо пропустить).

VDC

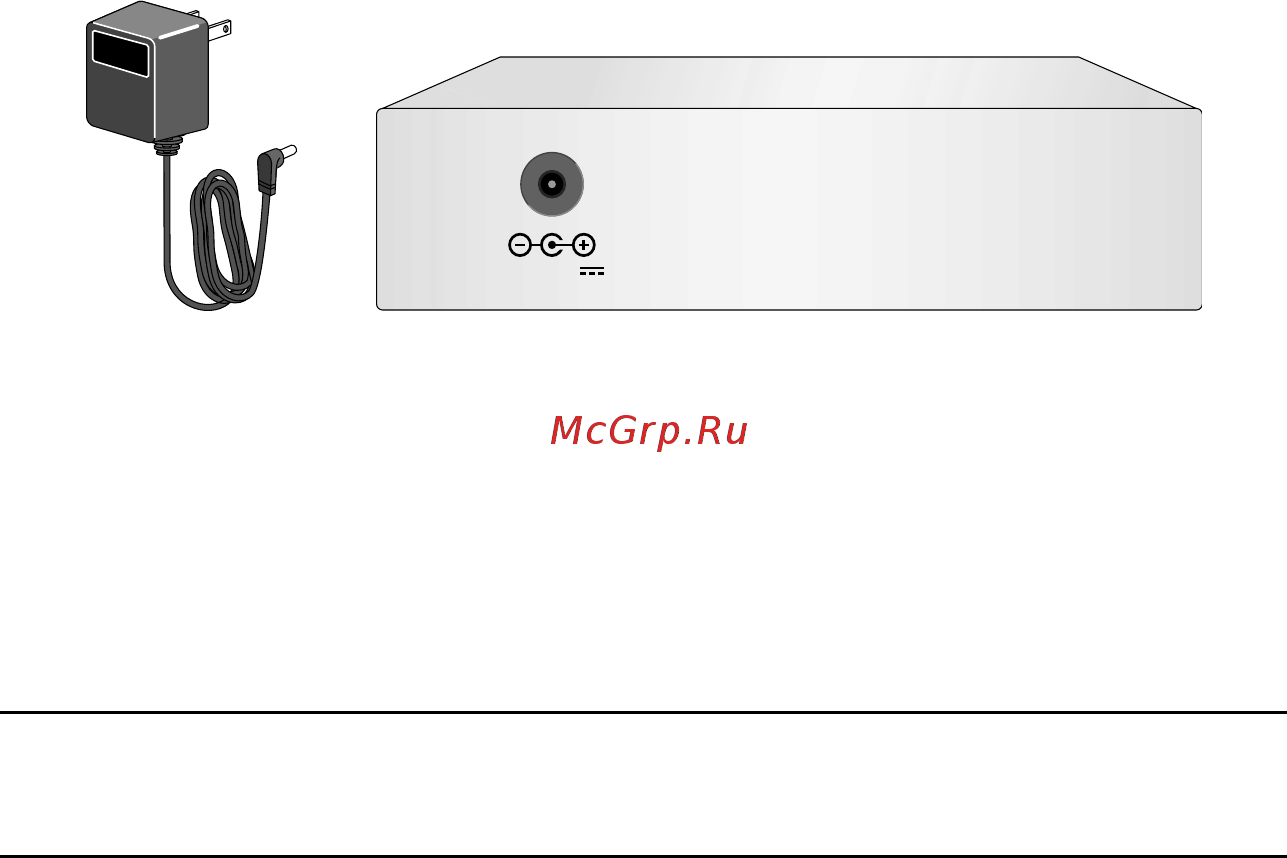

Рисунок 6. Коннектор питания 12 В постоянного тока на задней панели

7. Убедитесь, что индикатор питания PWR горит зеленым светом.

8. Снимите пылезащитную крышку с коннектора оптоволоконного порта.

9. Подключите оптоволоконный кабель к оптоволоконному порту медиаконвертера.

10. Подключите другой конец оптоволоконного кабеля к нужному конечному узлу.

Примечание

Узлы, подключаемые к портам медиаконвертера, должны работать в одинаковом

режиме (оба в полудуплексном или оба в дуплексном).

11. Установите режим MDI/MDI-X следующим образом:

—

Если к порту для витой пары медиаконвертера подключается рабочая станция,

переведите кнопку MDI/MDI-X в положение MDI-X (отжата). Положение MDI-X

выбрано по умолчанию.

— Если к порту для витой пары медиаконвертера подключается концентратор,

коммутатор или другой медиаконвертер, переведите кнопку MDI/MDI-X в

положение MDI (утоплена). Расположение кнопки MDI/MDI-X показано на

рисунке 7.
