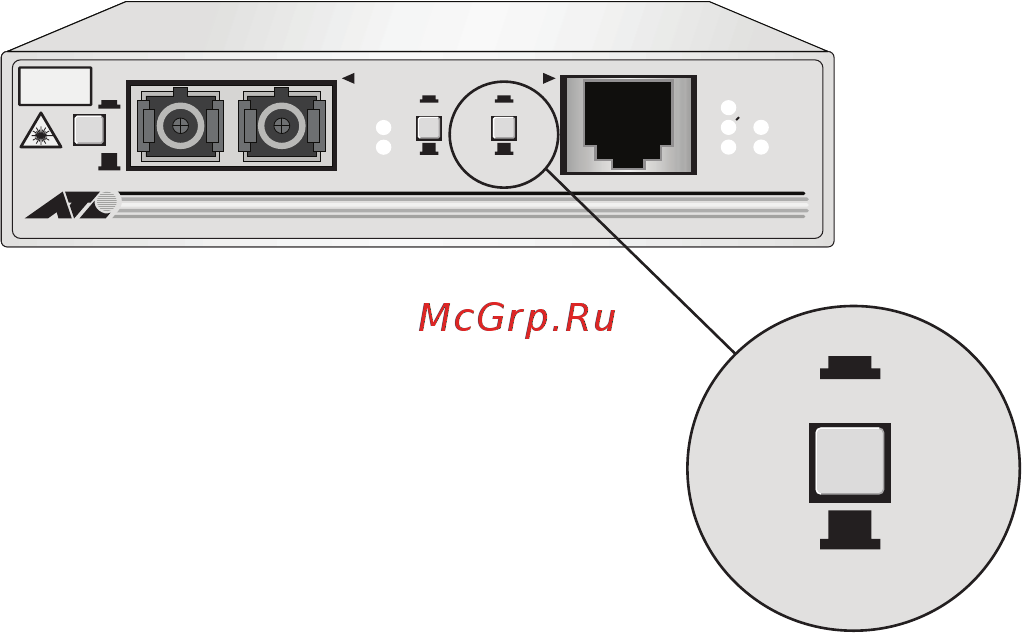

Рисунок 7. Переключатель режимов MDI/MDI-X

12. Подключите к коннектору RJ-45 кабель витой пары категории 5 или более высокой.

Подключите другой конец кабеля витой пары к нужному конечному узлу.

Переходите к разделу “Тестирование установки” на странице 13, в котором приводятся

указания по тестированию устройства.

Тестирование установки

Данная процедура описывает тестирование медиаконвертера при помощи функции

тестирования канала. Тестирование канала позволяет проверить, получает ли каждый из

портов медиаконвертера сигнал от подключенного к нему узла. Данное тестирование

необходимо выполнить сразу же после установки медиаконвертера, а также при обнаружении

проблем с устройством. Для тестирования канала выполните следующие действия:

1. Убедитесь, что индикатор питания PWR медиаконвертера горит зеленым светом. Если

индикатор не горит, проверьте следующее:

—

Если устройство установлено отдельно, убедитесь, что шнур от адаптера питания

надежно подключен к коннектору на задней панели медиаконвертера, а сам

адаптер плотно вставлен в розетку.

—

Если устройство установлено в шасси AT-MCR12, проверьте, плотно ли оно

установлено в слоте.

—

Убедитесь в наличии питания в розетке, подключив к ней другое устройство.

— Попробуйте воспользоваться другим адаптером питания.
