Обзор
2
Введение
Оптоволоконный порт, имеющийся на мостовом конвертере, обладает важным
преимуществом по сравнению с оптоволоконными портами, которыми часто оснащается
оборудование Fast Ethernet. Он позволяет одновременно передавать и принимать данные
Ethernet в дуплексном режиме с использованием одной оптоволоконной жилы. В
традиционных оптоволоконных портах для работы в дуплексном режиме требуются две
оптоволоконные жилы.
В обычной конфигурации по
каждой оптоволоконной жиле в каждый момент времени
передается только один поток данных и только в одном направлении, как это показано на

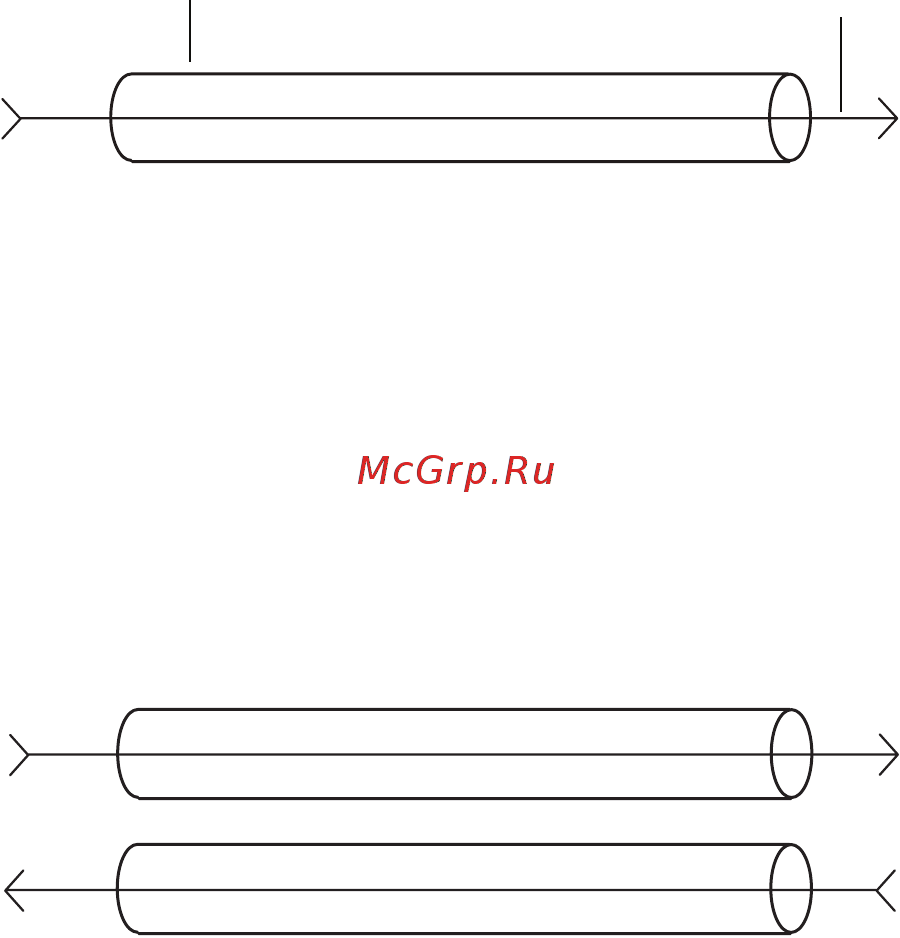

рисунке 1.
Оптоволоконная жила Поток данных
λ1
Рисунок 1. Поток данных в одной оптоволоконной жиле
Передача потока данных осуществляется на определенной длине волны, как правило, 850
нанометров (нм), 1310 нм или 1550 нм. На данных длинах волн обеспечивается низкое
затухание сигнала.
Для использования дуплексного режима в обычной конфигурации требуется две отдельных
оптоволоконных жилы, одна для передачи данных и одна для приема
данных, как это
показано на рисунке 2. Оба потока данных передаются на одной длине волны, однако
благодаря использованию отдельных жил сигналы не смешиваются.
λ1
λ2
Рисунок 2. Дуплексный режим в традиционной оптоволоконной конфигурации
Оптоволоконный порт мостового конвертера объединяет два потока данных в одну
оптоволоконную жилу. Благодаря этому можно более полно использовать высокую
пропускную способность оптоволокна и таким образом значительно повысить
эффективность магистральной оптоволоконной сети.
