Руководство по установке коммутаторов Fast Ethernet AT-FS716L и AT-FS724L
33
Установка коммутатора в стойку
Установка коммутатора в стандартную 19-дюймовую стойку
производится в следующей последовательности. Для крепления
коммутатора в комплект поставки входят два кронштейна для
монтажа в стойку и восемь винтов.
1. Отсоедините кабели данных и шнур питания от коммутатора, если
они были подключены ранее.
2. Если к коммутатору были прикреплены резиновые ножки, удалите
их с днища
шасси при помощи плоской отвертки, как это показано
на рис.7.

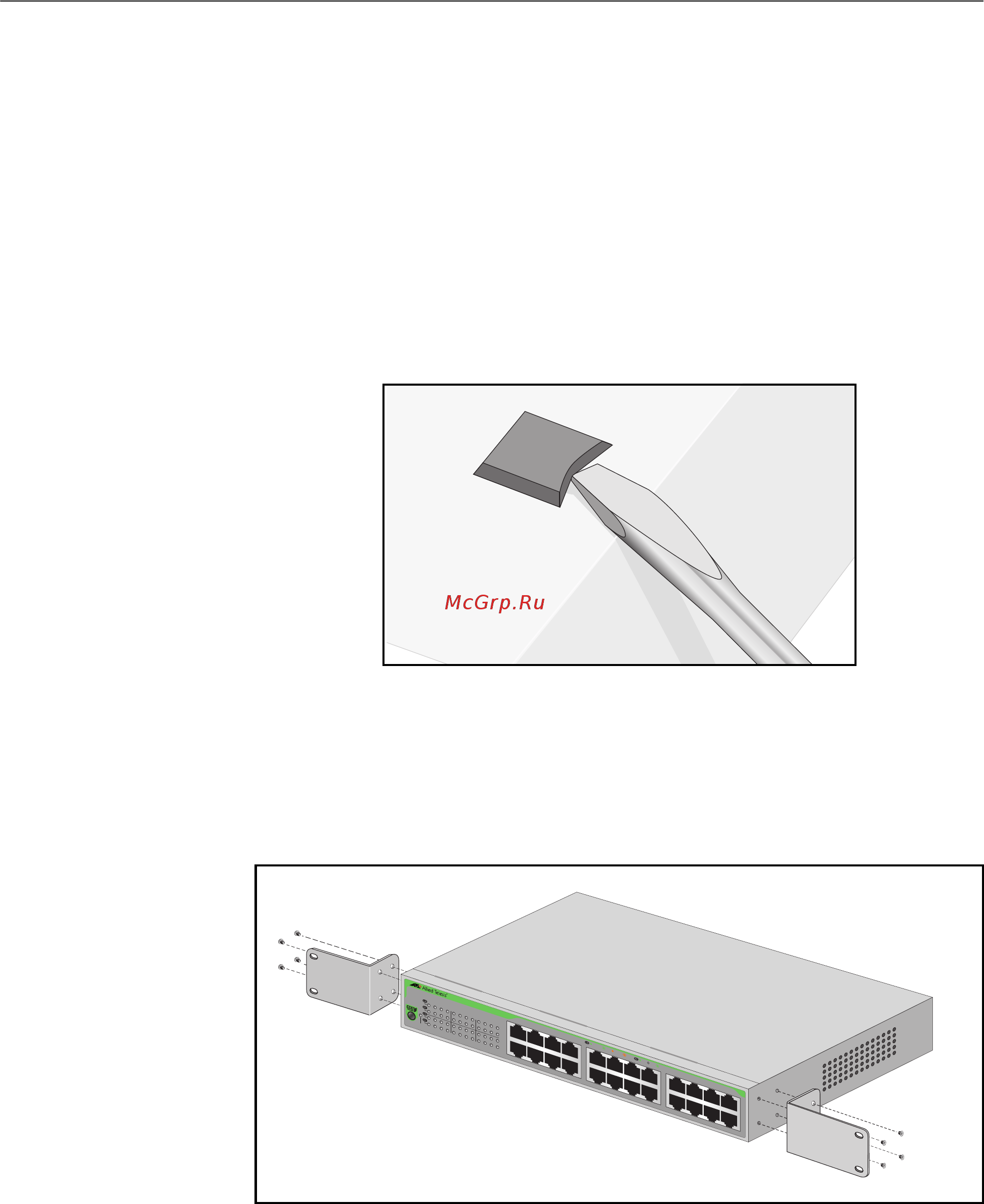

Рисунок 7. Удаление резиновых ножек с шасси
3. Прикрепите два кронштейна для монтажа в стойку (из комплекта
поставки) по сторонам коммутатора при помощи винтов (также из
комплекта поставки), как это показано на рис.8.
Рисунок 8. Крепление кронштейнов для монтажа в стойку
1546
AT-
FS724L
24 Port Unmanag
ed Fast Eth
ernet Switch
13
57
911
13 15 17
19 21
23
24
68
10
12 14
16
18 20
22
24
1
82022
24
10
12
14
16
2
4
6
8
9
11
13
15
1
3
57
17
19 21 23
POW
ER
10 LIN
K
A
C
T
100 LINK
AC
T
FDX HDX
COL
