Руководство по установке коммутаторов Fast Ethernet AT-FS716L и AT-FS724L
37

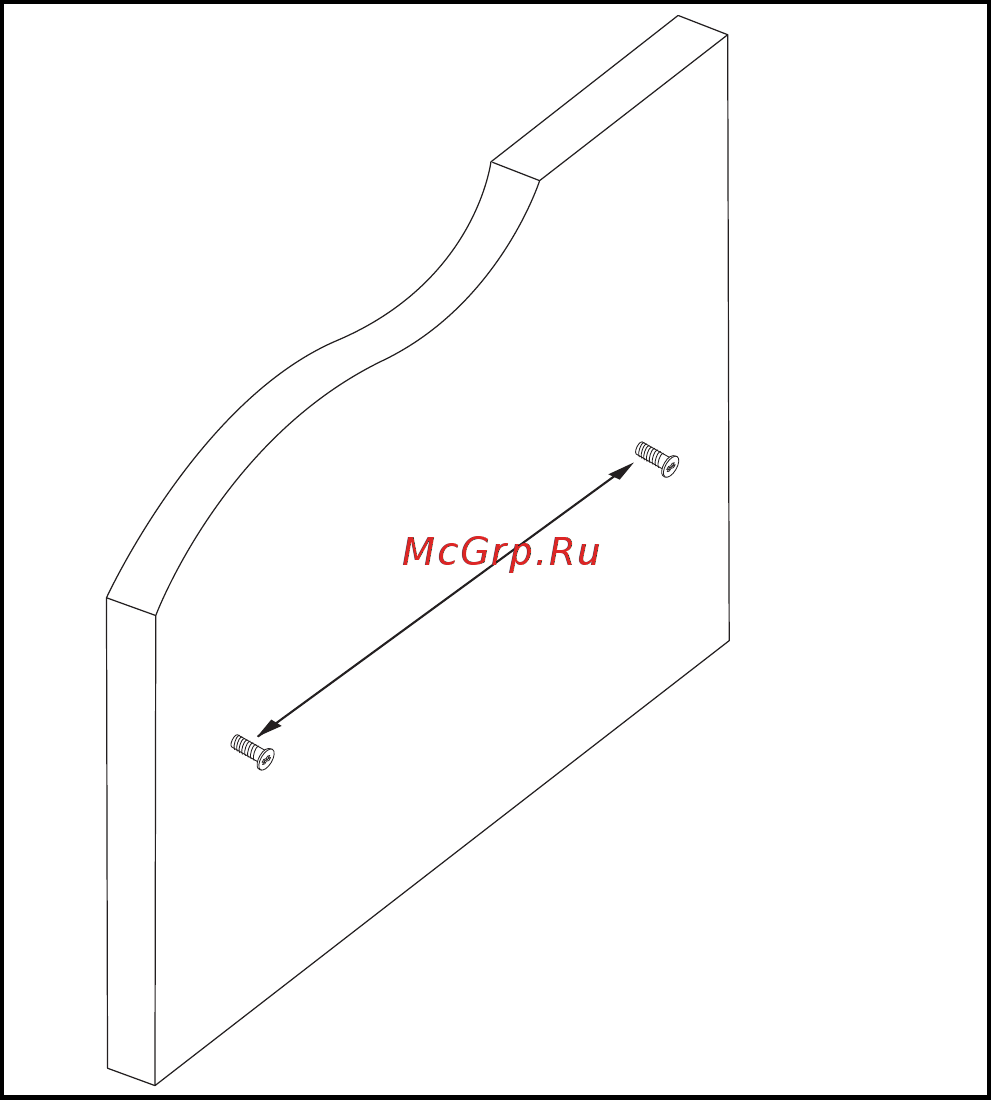

Рисунок 12. Установка винтов для крепления на стену для модели AT-
FS724L
5. Закрепите шасси на стене, надвинув его на винты. Коммутатор
можно закрепить, как показано рис. 13, с разъемами портов,
направленными вверх, или перевернув на 180 градусов, чтобы
разъемы портов были направлены вниз.
1554
200 мм (7 7/8”)
