46
Руководство по монтажу

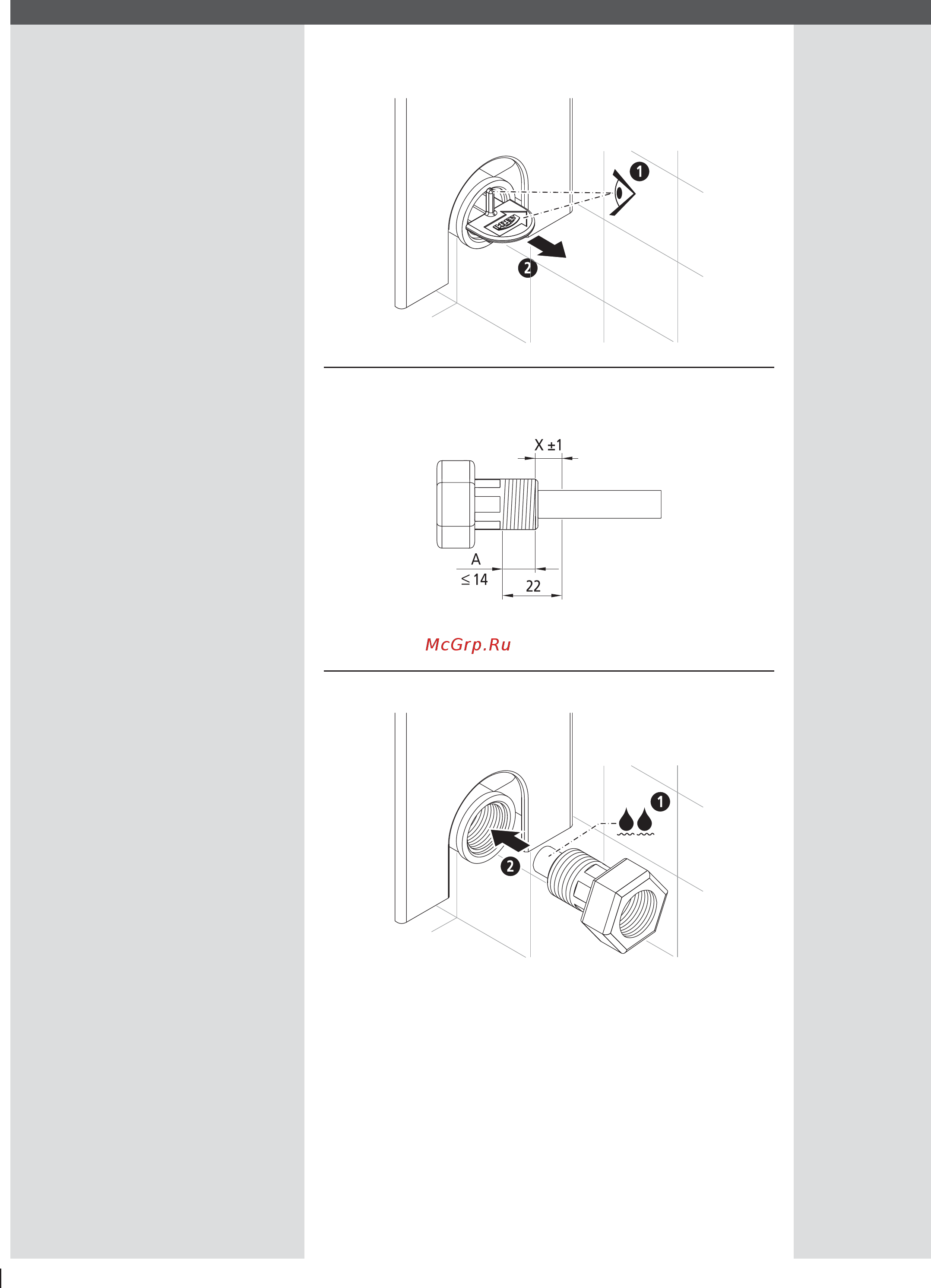

4. Проверить правильность положения
монтажного ключа:
W Монтажный ключ вставлен до упора
W Рукоятка в горизонтальном положении
Вынуть монтажный ключ.
5. Придать погружной трубе длину X:
W X = (22 мм – A) ±1 мм
W A = желаемая глубина ввинчивания муфты
= макс. 14 мм
W Снять фаску с кромки погружной трубы
W Убедиться в том, что погружная труба
не повреждена или деформирована
6. Хорошо увлажнить погружную трубу
во избежание последующего
скручивания разделительной пробки:
W Плотно ввинтить муфту с выбранной
глубиной ввинчивания A в соединительную
резьбу радиатора, обращая внимание на
макс. глубину ввинчивания 14 мм
W Соединить однотрубный вентиль с муфтой
W Подключить однотрубный вентиль
к трубопроводной сети (см. руководство
по монтажу однотрубного вентиля)
МОНТАЖ РАЗДЕЛИТЕЛЬНОЙ ПРОБКИ
В ОДНОТРУБНЫХ СИСТЕМАХ
