Обзор
12
Магистральная сеть
Если Ваша сеть включает в себя несколько коммутаторов серии AT-FS700EFC/xx, возможно,
Вам потребуется объединить их в интегрированную сеть. В данном случае оптоволоконные
порты окажутся весьма полезными. Вы можете использовать эти порты для организации
магистральной оптоволоконной сети. При максимальном рабочем расстоянии в 2 километра
(1.2 мили) порты могут быть использованы для соединения между собой коммутаторов,

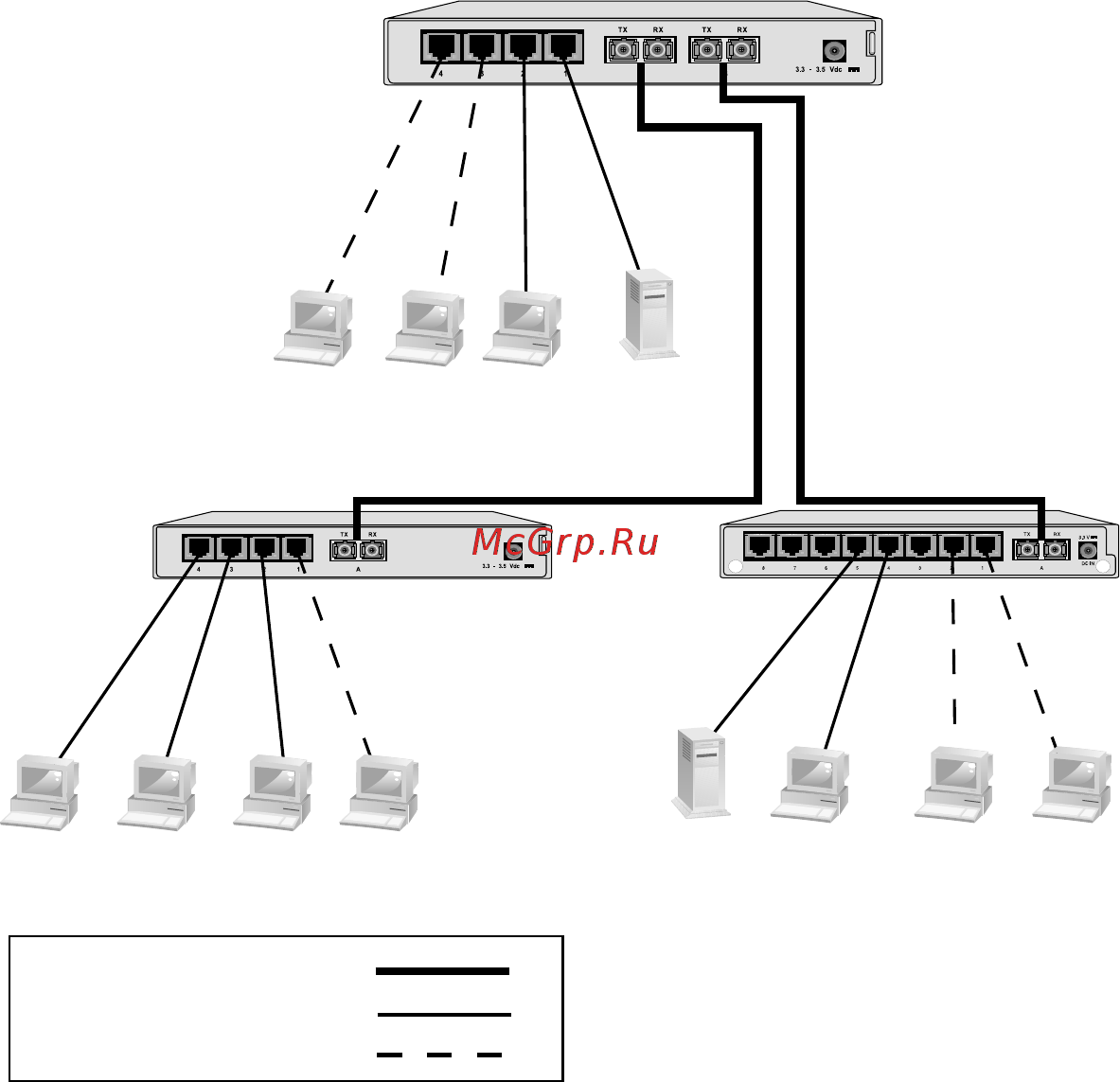

физически расположенных на большом расстоянии друг от друга. В топологии, показанной
на рисунке 4, один коммутатор AT-FS705EFC/SC, один коммутатор AT-FS706EFC/SC и один
коммутатор AT-FS709EFC/SC связываются между собой при помощи оптоволоконных
портов.
AT FS709EFC/SC
ATFS705EFC/SC
100 Мбит/с (оптоволокно)
100 Мбит/с (витая пара)
10 Мбит/с
Коммутатор серии ATFS706EFC/SC
Рисунок 4. Топология магистральной сети
