Daewoo ATS 15-380 GDA [9/16] Схема подключения
![Daewoo ATS 15-380 GDA [9/16] Схема подключения](/views2/1254215/page9/bg9.png)
6 7www.daewoo-power.ru
3. Перевести переключатель режима работы в положение «автоматическое».
4. В случае наличия напряжения от основного источника питания система пере-
ходит в режим ожидания, снабжение энергией резервируемых потребителей
происходит от основного источника питания.
5. В случае отсутствия напряжения от основного источника питания, система
производит запуск двигателя электростанции по описанному выше алгорит-
му и переключает питание резервируемых потребителей на электростанцию.
Соединительный
кабель
Общая сеть
Контроллер
Контактор
Интерфейс
Генератор
Выход

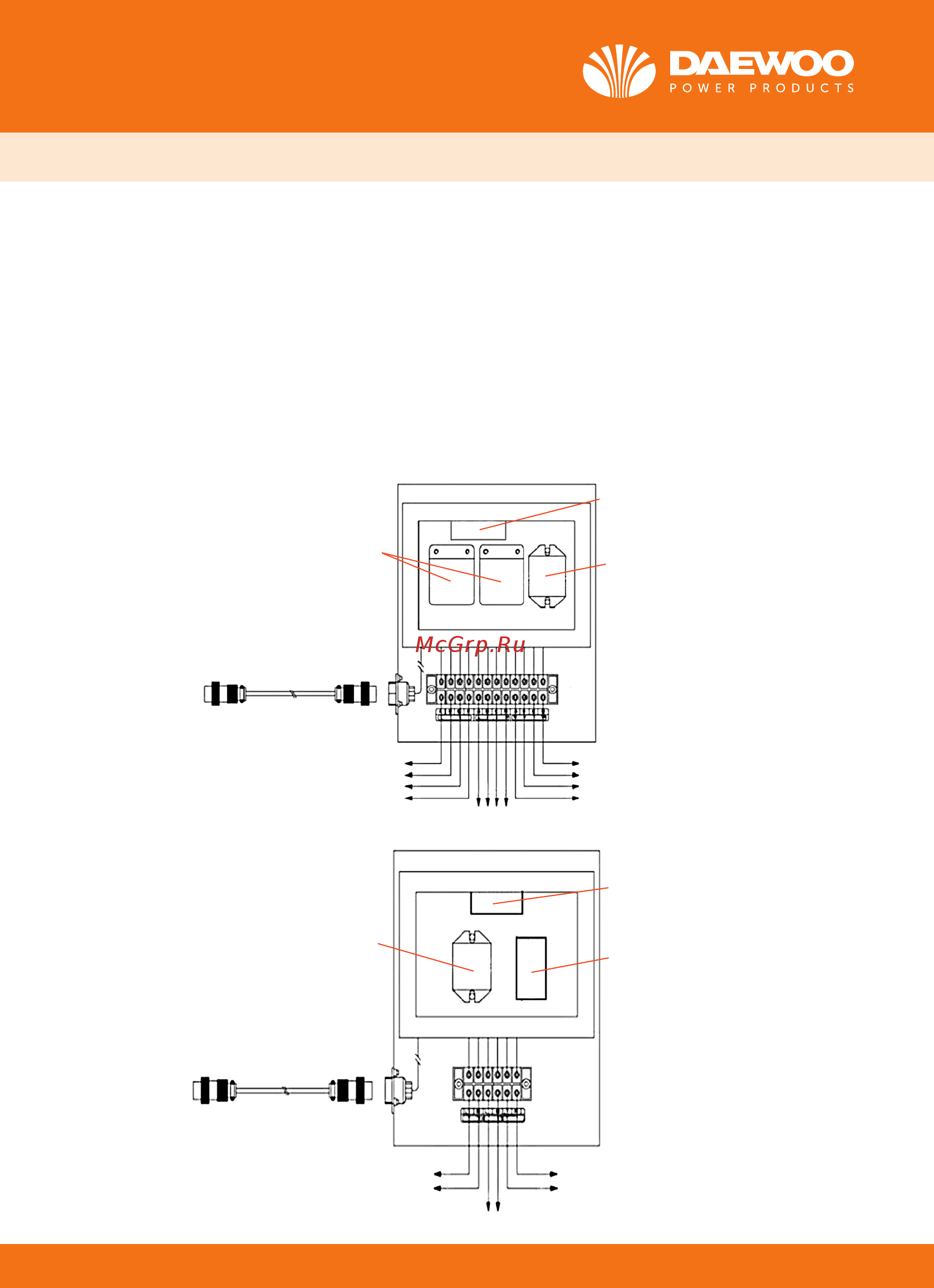

8. СХЕМА ПОДКЛЮЧЕНИЯ
Соединительный
кабель
Зарядное
устройство
Зарядное
устройство
Общая сеть
Контроллер
Контактор
Интерфейс
Генератор
A
A
A
B
B
B
C
C
C
N
N
N
Выход
Подключение трёхфазного
блока управления
ATS 15-380 GDA
N
N
N
L
L
L
Подключение однофазного
блока управления
ATS 15-220 GDA
