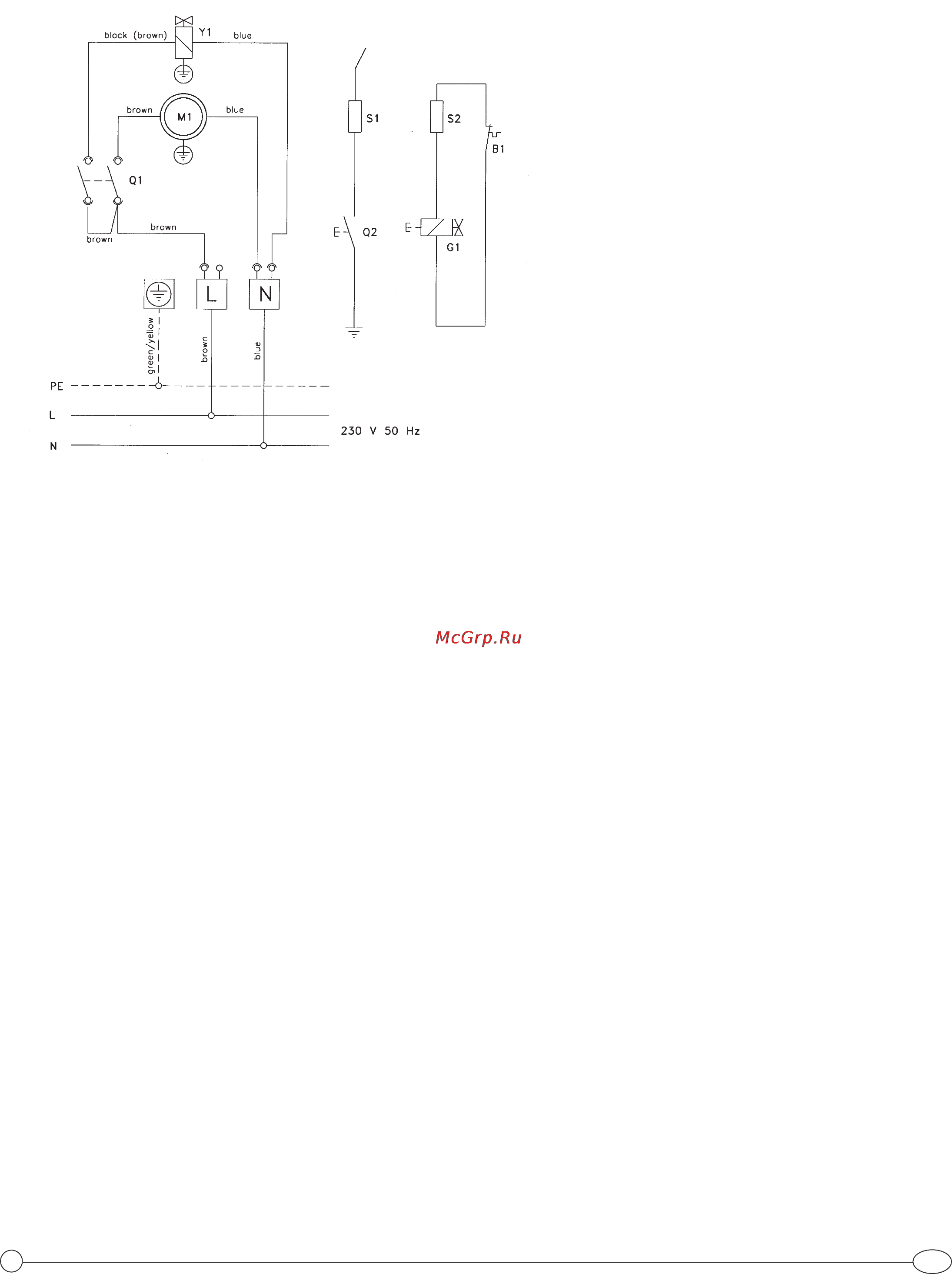

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
B1
M1
Предохранительный термостат
Газовый клапан
Мотор
Выключатель
Пьезоэлектрический зажигатель
Электрод зажигания
Термопара
Электроклапан
G1
Q1
Q2
S1
S2
Y1
blue- , brown- , green- red- white-синий коричневый зеленый, красный, белый
Содержание
- Рис 2
- Btu ч 34400 59700 42400 106500 90900 148400 3
- Вес кг 5 6 11 5 13 3
- Высота мм 270 270 400 400 3
- Давление газа бар 0 3 0 7 1 5 2 3
- Длина мм 390 490 530 690 3
- Квт 10 17 5 12 4 31 2 26 6 43 5 3
- Ккал ч 8600 15050 10700 26800 22900 37400 3
- Модель brise 10 brise 15 brise 30m brise 40m 3
- Напряжение в гц 220 50 220 50 220 50 220 50 3
- Поток воздуха м куб ч 300 300 750 850 3
- Потребляемая мощность вт 50 50 105 105 3
- Расход газа кг ч 0 78 1 17 0 98 2 46 2 1 3 43 3
- Рис 6 3
- Тепловая мощность 3
- Ширина мм 180 180 280 280 3
- Электрические схемы 4
