18.
Электрический накопительный водонагреватель
19.
Электрический накопительный водонагреватель
RU RU

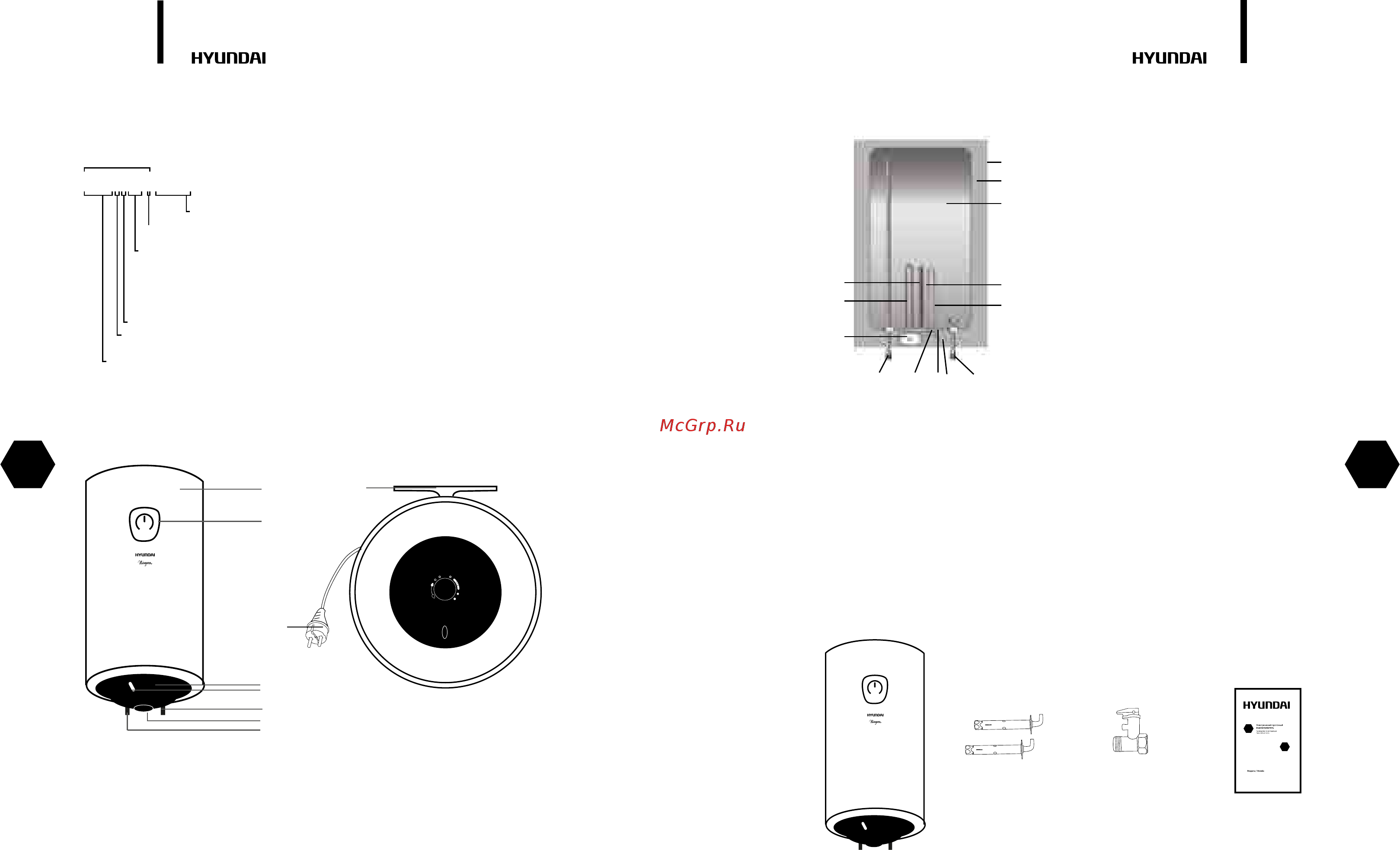

Внешний вид
Устройство
1 – Внешний корпус
2 – Теплоизоляция
3 – Внутренняя емкость
4 – Трубка датчика термостата
5 – Трубка датчика термоограничителя
6 – Входной патрубок
7 – Термоограничитель (капиллярный)
8 – Датчик термоограничителя
9 – Датчик термостата
10 – Термостат (капиллярный)
11 – Выходной патрубок
12 – Нагревательный элемент
13 – Магниевый анод
1 - Внешний корпус
2 - Термометр*
3 - Нижняя крышка
4 - Индикатор нагрева
5 - Вход холодной воды
6 - Ручка термостата
7 - Выход горячей воды
8 - Кронштейн
9 - Сетевой шнур
* дизайн термометра может быть изменен без специального предварительного
уведомления
1
2
3
4
5
6
7
Расшифровка артикула
серия
прибора
H-SWE1-30V-UI065
Индивидуальный код модели
Вид установки
V – вертикальное расположение
Номинальный объём воды
30 – номинальный объём воды 30 литров
50 - номинальный объём воды 50 литров
80 - номинальный объём воды 80 литров
100 - номинальный объём воды 100 литров
Номер серии
Материал резервуара
E – стальной резервуар с эмалированным покрытием
Тип прибора
H-SW – накопительный водонагреватель Hyundai
8
9
1
2
3
4
5
6789
10
12
13
11
1 – Водонагреватель
2 – Анкерные болты
3 – Комбинированный обратно - предохранительный клапан
4 – Руководство по эксплуатации
RU
Electrical instant water heater
Instruction manual.
Warranty card.
EN
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
H-IWR1-3P-UI056/C
41 2 3
Комплектация
