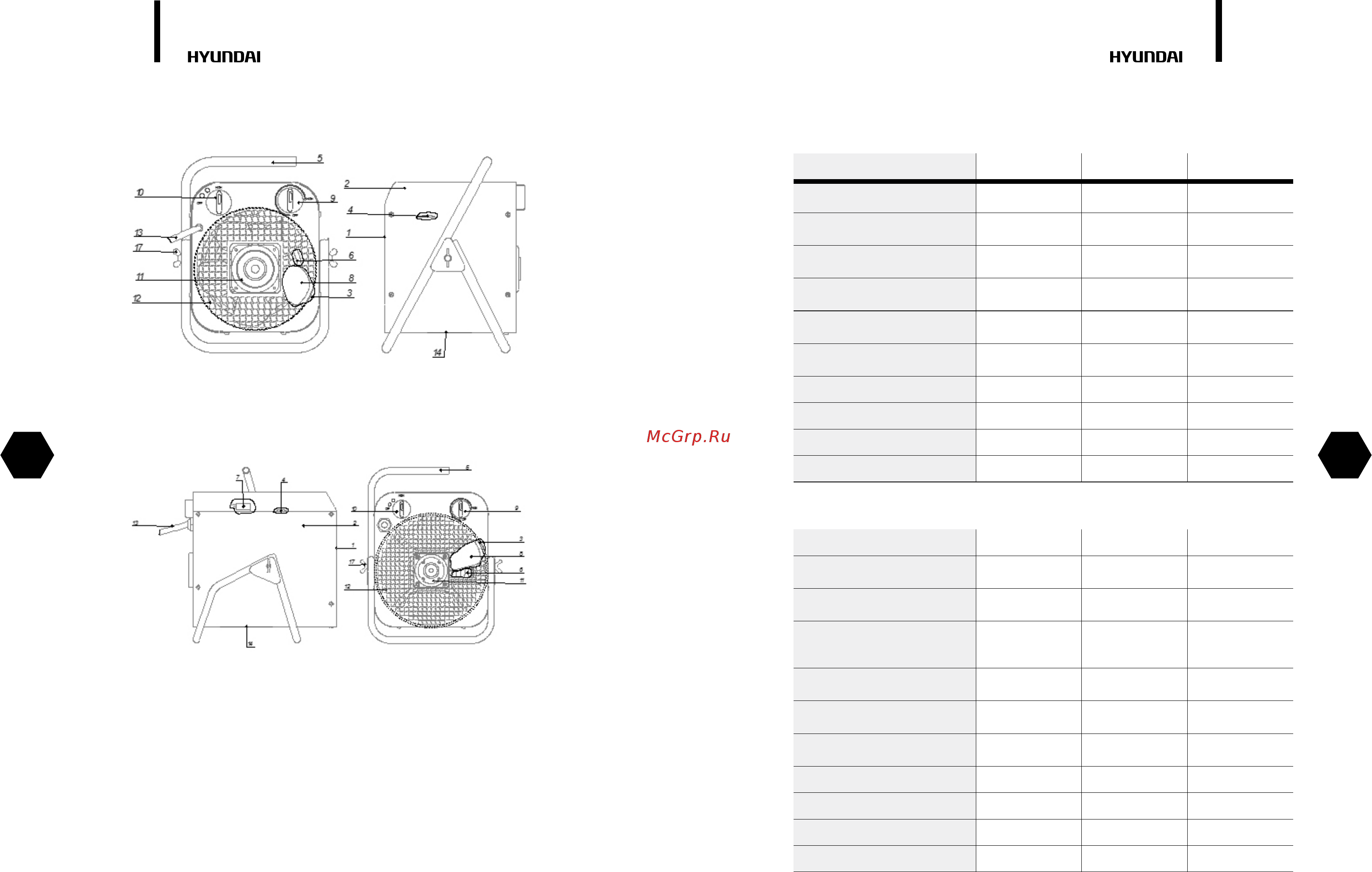

6.
Электрический тепловентилятор
7.
Электрический тепловентилятор
RU RU
Н-НG2-03-UI503; Н-НG2-05-UI504
Рис. 4
Комплектация
1. Тепловентилятор – 1 шт.
2. Руководство по эксплуатации – 1 шт.
3. Сетевая розетка* – 1 шт.
4. Упаковка – 1 шт.
* для приборов с мощностью от 5000 Вт
Н-НG2-06-UI505; Н-НG2-09-UI506; Н-НG2-12-UI507; Н-НG2-15-UI508
Рис. 5
Модель прибора
Н-НG1-02-UI500 Н-НG1-03-UI501 Н-НG2-02-UI502
Номинальное напряжение
питания, В/Гц
~220/50 ~220/50 ~220/50
Номинальная потребляемая
мощность по режимам, Вт
1000/2000 1500/3000 1000/2000
Номинальная сила тока по
режимам, А
4,5/9,0 6,8/13,6 4,5-9,0
Номинальная сила тока, А
(не более, при Р
max)
10 14 10
Производительность
вентилятора, м
3
/ч
140 300 140
Увеличение температуры на
выходе
42 36 42
Степень защиты IP20 IP20 IP20
Класс электрозащиты I I I
Габаритные размеры, мм 180х175х230 250х230х300 180х225х290
Вес, нетто, кг 3,5 4,6 4,1
Технические параметры
Таблица 1
Модель прибора
Н-НG2-03-UI503 Н-НG2-05-UI504 Н-НG2-06-UI505
Номинальное напряжение
питания, В/Гц
~220/50 ~220/50 ~3N380/50
Номинальная потребляемая
мощность по режимам, Вт
1500/3000 2500/5000 3000/6000
Номинальная сила тока по
режимам, А
6,8/13,6 11,4/22,8
13,6-0-0/
1 3 , 6 - 1 3 , 6 - 0
(по фазам)
Номинальная сила тока, А
(не более, при Р
max)
14 23,5
1 4 - 1 4 - 0
(по фазам)
Производительность
вентилятора, м
3
/ч
300 400 580
Увеличение температуры на
выходе
36 38 28
Степень защиты IP20 IP20 IP20
Класс электрозащиты I I I
Габаритные размеры, мм 250х290х350 250х290х350 370х350х435
Вес, нетто, кг 5,4 6,6 11,0
Таблица 1 Продолжение
