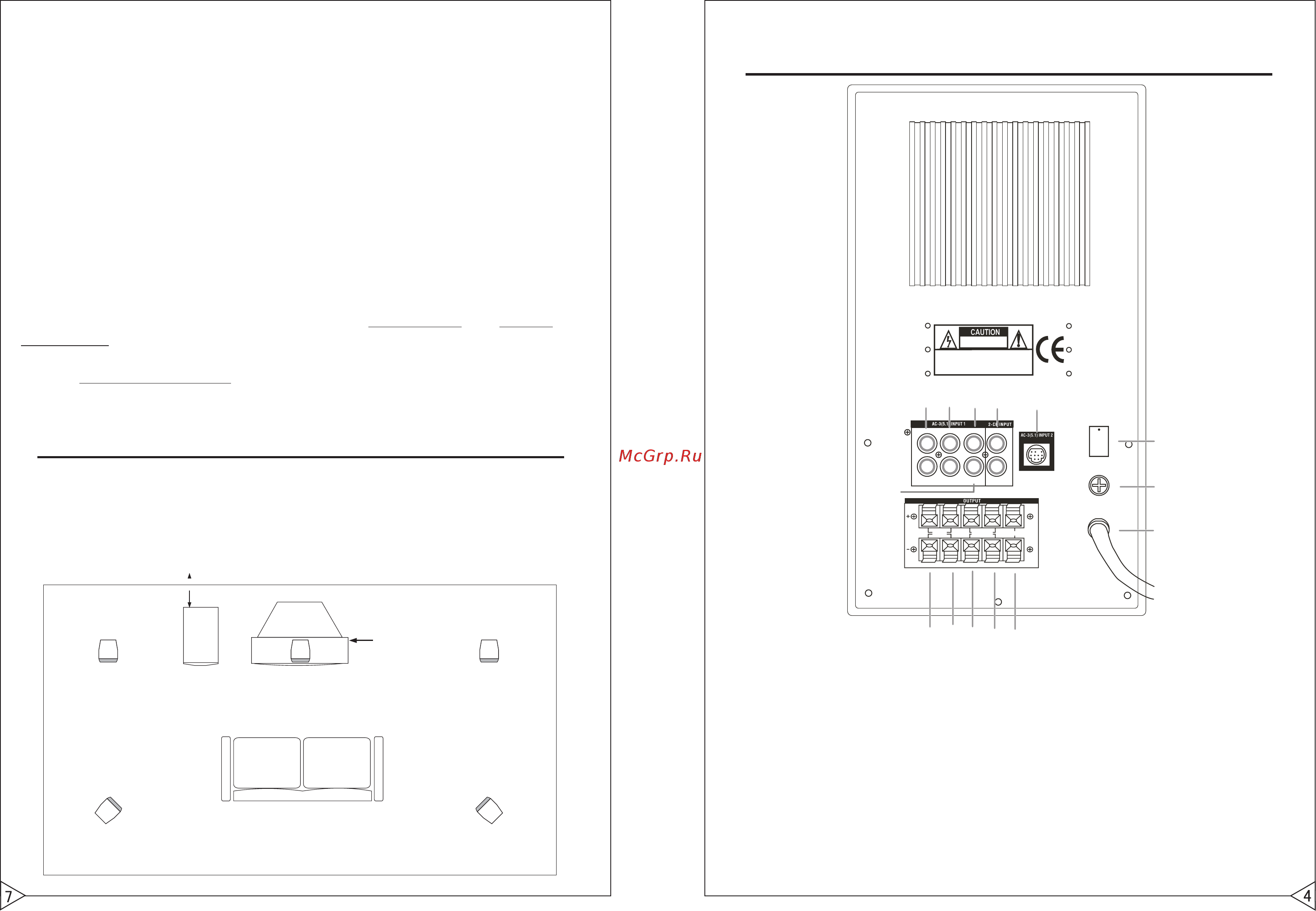

3 Подключите фронтальный левый сателлит проводом с полосой к красному разъему а одноцветным проводом к черному разъему FRONT L на задней панели сабвуфера 4 Подключите тыловой правый сателлит проводом с полосой к красному разъему а одноцветным проводом к черному разъему SURROUND R на задней панели сабвуфера 5 Подключите тыловой левый сателлит проводом с полосой к красному разъему а одноцветным проводом к черному разъему SURROUND L на задней панели сабвуфера 6 Подключите центральный сателлит проводом с полосой к красному разъему а одноцветным проводом к черному разъему CEN на задней панели сабвуфера ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА Для подключения к источнику сигнала 5 1 в зависимости от типа его разъемов воспользуйтесь кабелем DIN 6 RCA или DIN 3 Jack Stereo Для подключения к источнику стерео сигнала используйте кабель 2 RCA Jack Stereo или другой из комплекта устройства источника стерео сигнала РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ Подключите громкоговорители к DVD проигрывателю или иному воспроизводящему 5 1 устройству и для получения наилучшего качества звукового окружения расположите АС в соответствии и рисунком приведенным ниже фронтальный левый сатАппит телевизор монитор сабвуфер тыловой левый сателлит фронтальный правый сателлит центральный голосовой сателлит тыловой правый сателлит 7 8 9 ю и 1 Вход 5 1 фронтального канала 2 Вход 5 1 тылового канала 3 Вход 5 1 центрального канала 4 Вход 5 1 сабвуфера 5 Вход DVD 5 1 DIN 6 Вход STEREO 2 1 7 Выходы на фронтальный правый сателлит 8 Выходы на фронтальный левый сателлит 9 Выходы на тыловой правый сателлит 10 Выходы на тыловой левый сателлит 11 Выходы на центральный сателлит 12 Выключатель питания 13 Предохранитель 14 Сетевой кабель
