Dialog J-101BT [5/6] Sheet 3 side a

Dialog J-101BT [5/6] Sheet 3 side a
Подключите громкоговорители к DVD проигрывателю или иному
воспроизводящему 5.1 устройству и, для получения наилучшего
качества звукового окружения, расположите АС в соответствии и
рисунком, приведенным ниже.
тыловой правый
сателлит
тыловой левый
сателлит
фронтальный правый
сателлит
фронтальный левый
сателлит
сабвуфер
центральный (голосовой)
сателлит
телевизор,
монитор
10-15 см
минимум

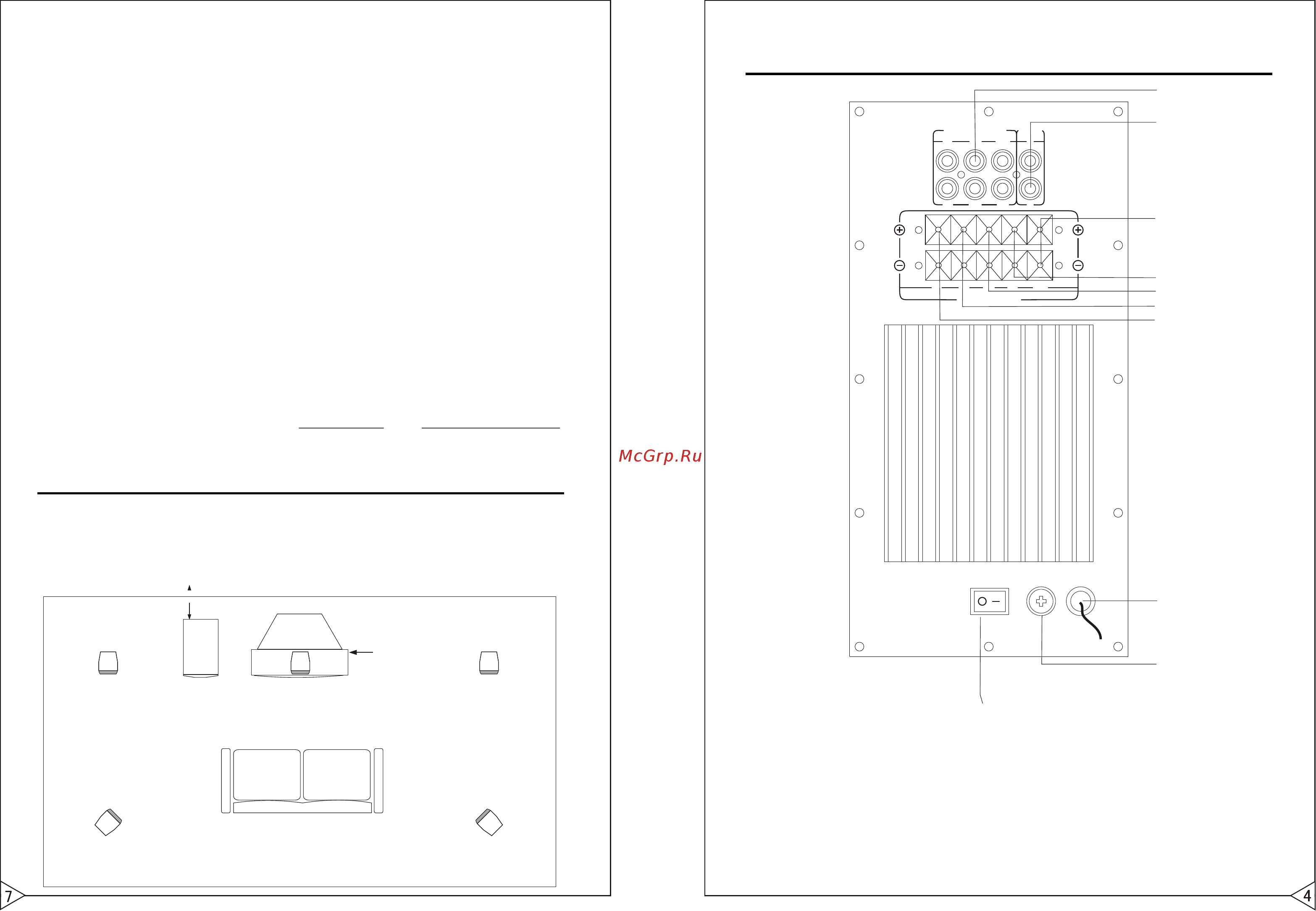

РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ
ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА
1. Входы 5.1 6. Выходы на фронтальный левый
2. Вход STEREO (2.1) сателлит
3. Выходы на центральный 7. Выходы на фронтальный правый
сателлит сателлит
4. Выходы на тыловой левый 8. Сетевой кабель
сателлит 9. Предохранитель
5. Выходы на тыловой правый 10. Выключатель питания
сателлит
3. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” фронтального левого сателлита, а с другой
стороны подключите провод черной жилой к разъему “FL-”, белой
жилой к разъему “FL+” на задней панели сабвуфера.
4. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” тылового правого сателлита, а с другой
стороны подключите провод черной жилой к разъему “SR-”, белой
жилой к разъему “SR+” на задней панели сабвуфера.
5. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” тылового левого сателлита, а с другой
стороны подключите провод черной жилой к разъему “SL-”, белой
жилой к разъему “SL+” на задней панели сабвуфера.
6. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” центрального сателлита, а с другой
стороны подключите провод черной жилой к разъему “CEN-”, белой
жилой к разъему “CEN+” на задней панели сабвуфера.
Не перепутайте полярность при подключении! Черные жилы
проводов должны быть подключены к клеммам “-”, а белые к клеммам
“+”.
Для подключения к источнику сигнала 5.1 в зависимости от типа его
разъемов воспользуйтесь кабелем RCA - RCA или RCA - Jack Stereo.
2
1
3
4
5
6
7
8
9
10
SR
SLFLFR
TO SPEAKERS
CEN
FL
FR
SL
SR
SW
CEN
5.1CHANNEL INPUT
STEREO
L
R
MAIN POWER
FUSE AC IN
ONOFF
