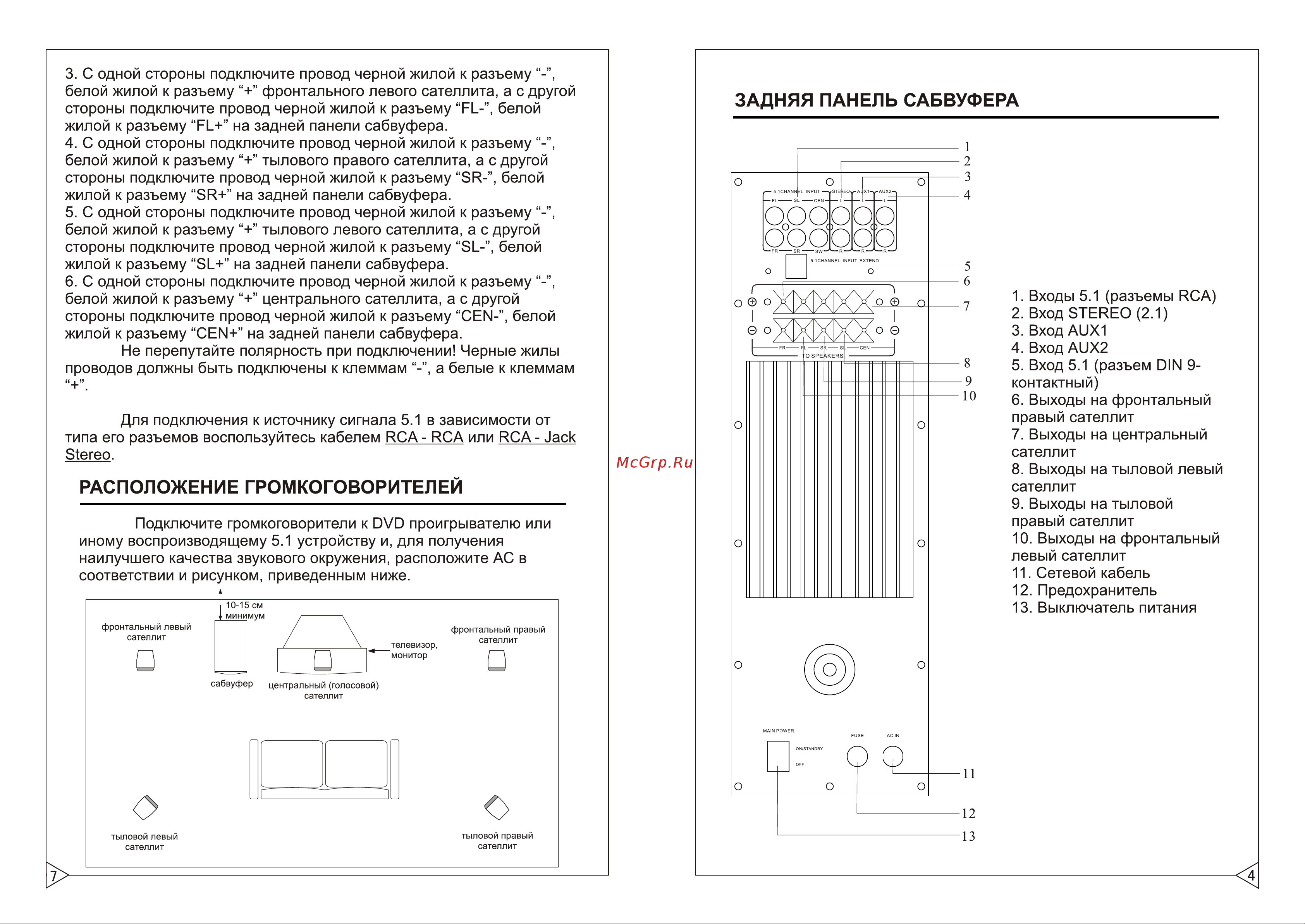

3 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему фронтального левого сателлита а с другой стороны подключите провод черной жилой к разъему П белой жилой к разъему ТЬ на задней панели сабвуфера 4 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему тылового правого сателлита а с другой стороны подключите провод черной жилой к разъему ЗИ белой жилой к разъему ЗП на задней панели сабвуфера 5 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему тылового левого сателлита а с другой стороны подключите провод черной жилой к разъему ЗЬ белой жилой к разъему ЗЦ на задней панели сабвуфера 6 С одной стороны подключите провод черной жилой к разъему белой жилой к разъему центрального сателлита а с другой стороны подключите провод черной жилой к разъему СЕМ белой жилой к разъему СЕМ на задней панели сабвуфера Не перепутайте полярность при подключении Черные жилы проводов должны быть подключены к клеммам а белые к клеммам ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА 1 Входы 5 1 разъемы RCA 2 Вход STEREO 2 1 3 Вход AUX1 4 Вход AUX2 5 Вход 5 1 разъем DIN 9контактный 6 Выходы на фронтальный правый сателлит 7 Выходы на центральный сателлит 8 Выходы на тыловой левый сателлит 9 Выходы на тыловой правый сателлит 10 Выходы на фронтальный левый сателлит 11 Сетевой кабель 12 Предохранитель 13 Выключатель питания Для подключения к источнику сигнала 5 1 в зависимости от типа его разъемов воспользуйтесь кабелем RCA RCA или RCA Jack Stereo РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ Подключите громкоговорители к DVD проигрывателю или иному воспроизводящему 5 1 устройству и для получения наилучшего качества звукового окружения расположите АС в соответствии и рисунком приведенным ниже фронтальный левый сателлит фронтальный правый сателлит сабвуфер центральный голосовой сателлит 12 тыловой левый сателлит тыловой правый сателлит 13
