Dialog J-105CT [5/6] Sheet 3 side a

Подключите громкоговорители к DVD проигрывателю или иному

воспроизводящему 5.1 устройству и, для получения наилучшего

качества звукового окружения, расположите АС в соответствии и

рисунком, приведенным ниже.

тыловой правый

сателлит

тыловой левый

сателлит

фронтальный правый

сателлит

фронтальный левый

сателлит

сабвуфер

центральный (голосовой)

сателлит

телевизор,

монитор

10-15 см

минимум

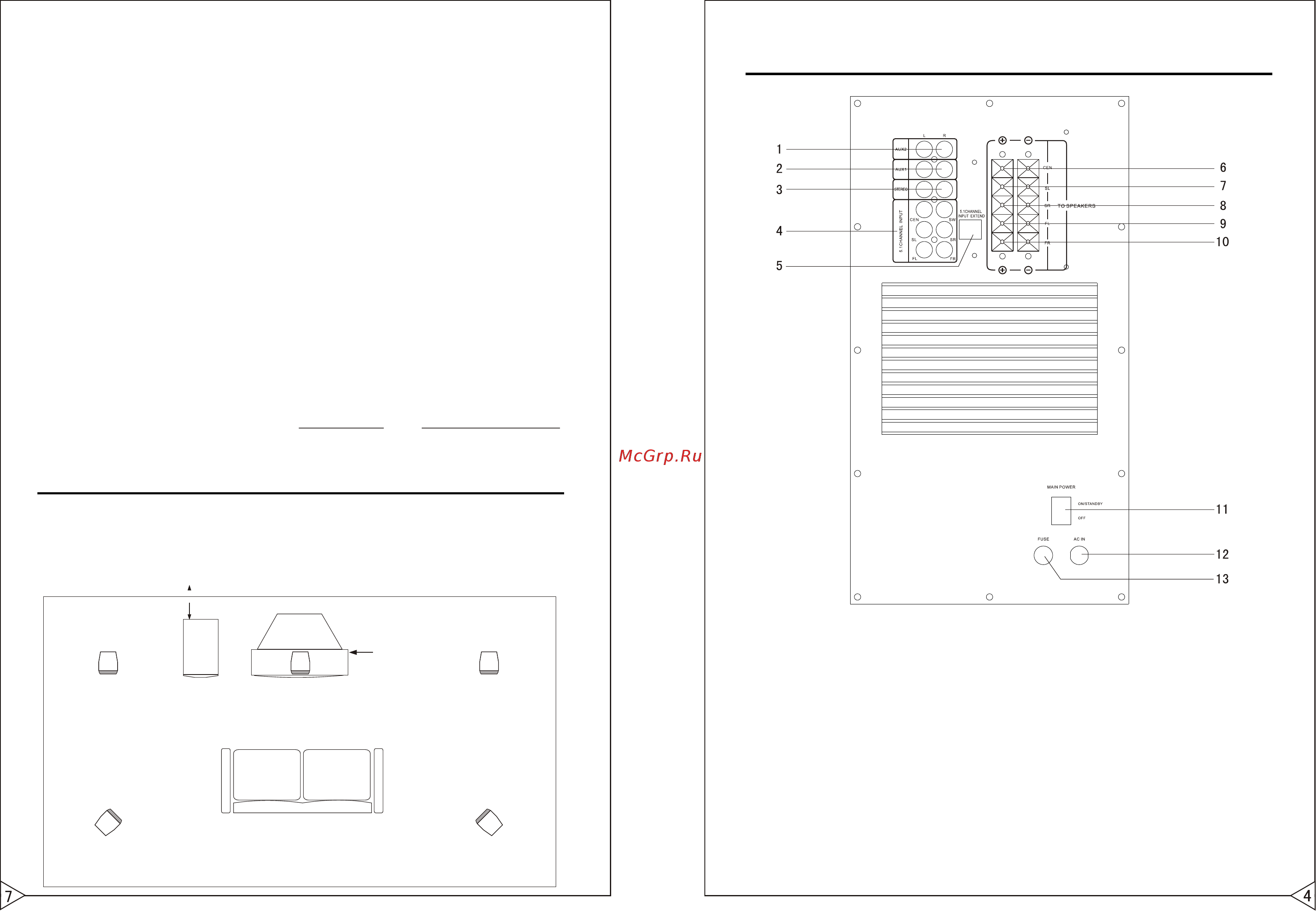

РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ

ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА

1. Вход AUX1

2. Вход AUX2

3. Вход STEREO (2.1)

4. Входы 5.1 (разъемы RCA)

5. Вход 5.1 (разъем DIN 9-контактный)

6. Выходы на центральный сателлит

7. Выходы на тыловой левый сателлит

8. Выходы на тыловой правый сателлит

9. Выходы на фронтальный левый сателлит

10. Выходы на фронтальный правый сателлит

11. Выключатель питания

12. Сетевой кабель

13. Предохранитель

3. С одной стороны подключите провод черной жилой к разъему “-”,

белой жилой к разъему “+” фронтального левого сателлита, а с другой

стороны подключите провод черной жилой к разъему “FL-”, белой

жилой к разъему “FL+” на задней панели сабвуфера.

4. С одной стороны подключите провод черной жилой к разъему “-”,

белой жилой к разъему “+” тылового правого сателлита, а с другой

стороны подключите провод черной жилой к разъему “SR-”, белой

жилой к разъему “SR+” на задней панели сабвуфера.

5. С одной стороны подключите провод черной жилой к разъему “-”,

белой жилой к разъему “+” тылового левого сателлита, а с другой

стороны подключите провод черной жилой к разъему “SL-”, белой

жилой к разъему “SL+” на задней панели сабвуфера.

6. С одной стороны подключите провод черной жилой к разъему “-”,

белой жилой к разъему “+” центрального сателлита, а с другой

стороны подключите провод черной жилой к разъему “CEN-”, белой

жилой к разъему “CEN+” на задней панели сабвуфера.

Не перепутайте полярность при подключении! Черные жилы

проводов должны быть подключены к клеммам “-”, а белые к клеммам

“+”.

Для подключения к источнику сигнала 5.1 в зависимости от типа его

разъемов воспользуйтесь кабелем RCA - RCA или RCA - Jack Stereo.
