Dialog W-3000 Black [4/4] Подключение

Содержание

Похожие устройства

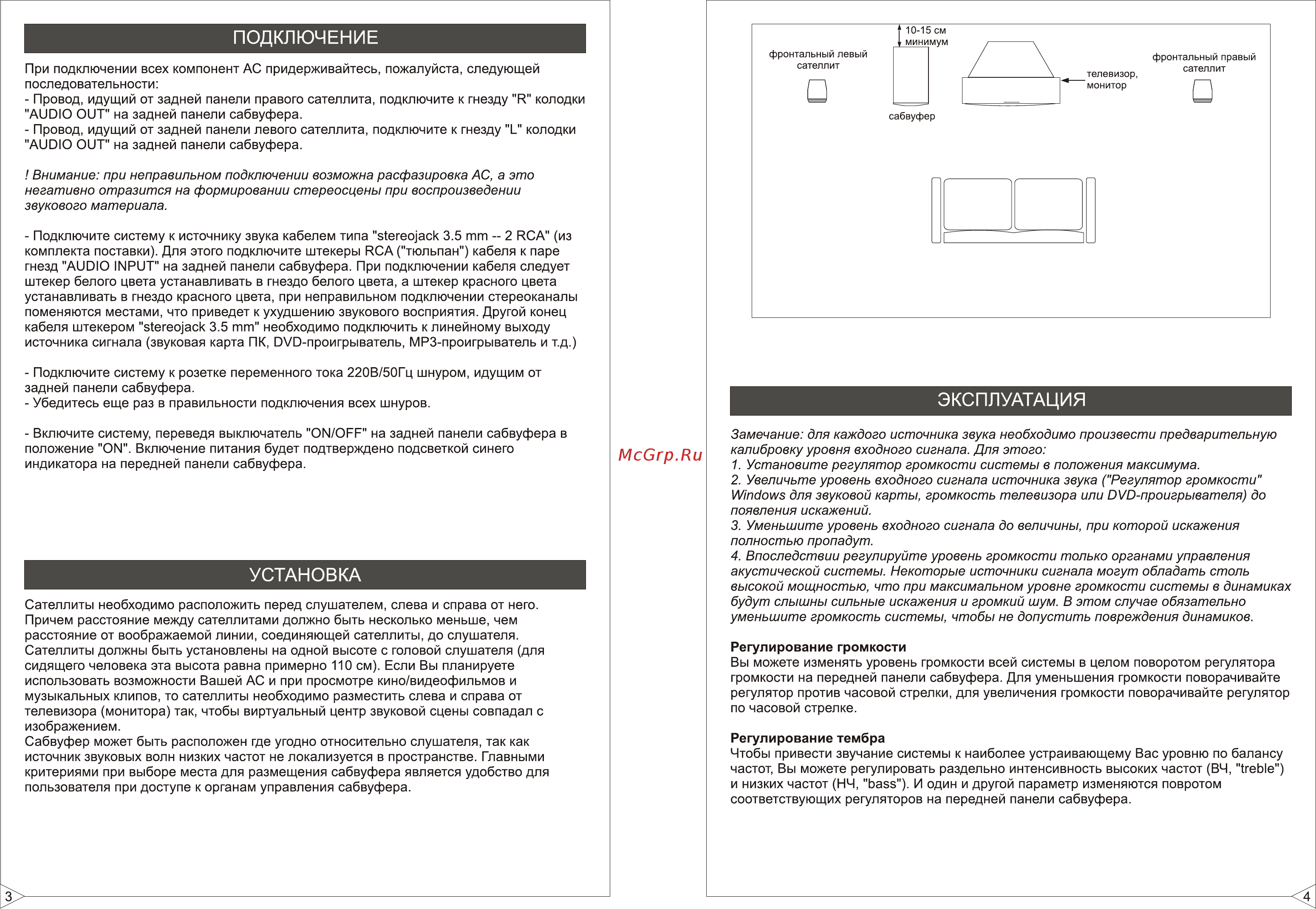

ПОДКЛЮЧЕНИЕ При подключении всех компонент АС придерживайтесь пожалуйста следующей последовательности Провод идущий от задней панели правого сателлита подключите к гнезду R колодки AUDIO OUT на задней панели сабвуфера Провод идущий от задней панели левого сателлита подключите к гнезду L колодки AUDIO OUT на задней панели сабвуфера Внимание при неправильном подключении возможна расфазировка АС а это негативно отразится на формировании стереосцены при воспроизведении звукового материала Подключите систему к источнику звука кабелем типа stereojack 3 5 mm 2 RCA из комплекта поставки Для этого подключите штекеры RCA тюльпан кабеля к паре гнезд AUDIO INPUT на задней панели сабвуфера При подключении кабеля следует штекер белого цвета устанавливать в гнездо белого цвета а штекер красного цвета устанавливать в гнездо красного цвета при неправильном подключении стереоканалы поменяются местами что приведет к ухудшению звукового восприятия Другой конец кабеля штекером stereojack 3 5 mm необходимо подключить к линейному выходу источника сигнала звуковая карта ПК DVD проигрыватель МРЗ проигрыватель и т д Подключите систему к розетке переменного тока 220В 50Гц шнуром идущим от задней панели сабвуфера Убедитесь еще раз в правильности подключения всех шнуров Включите систему переведя выключатель ON OFF на задней панели сабвуфера в положение ON Включение питания будет подтверждено подсветкой синего индикатора на передней панели сабвуфера УСТАНОВКА Сателлиты необходимо расположить перед слушателем слева и справа от него Причем расстояние между сателлитами должно быть несколько меньше чем расстояние от воображаемой линии соединяющей сателлиты до слушателя Сателлиты должны быть установлены на одной высоте с головой слушателя для сидящего человека эта высота равна примерно 110 см Если Вы планируете использовать возможности Вашей АС и при просмотре кино видеофильмов и музыкальных клипов то сателлиты необходимо разместить слева и справа от телевизора монитора так чтобы виртуальный центр звуковой сцены совпадал с изображением Сабвуфер может быть расположен где угодно относительно слушателя так как источник звуковых волн низких частот не локализуется в пространстве Главными критериями при выборе места для размещения сабвуфера является удобство для пользователя при доступе к органам управления сабвуфера ЭКСПЛУАТАЦИЯ Замечание для каждого источника звука необходимо произвести предварительную калибровку уровня входного сигнала Для этого 1 Установите регулятор громкости системы в положения максимума 2 Увеличьте уровень входного сигнала источника звука Регулятор громкости Windows для звуковой карты громкость телевизора или DVD проигрывателя до появления искажений 3 Уменьшите уровень входного сигнала до величины при которой искажения полностью пропадут 4 Впоследствии регулируйте уровень громкости только органами управления акустической системы Некоторые источники сигнала могут обладать столь высокой мощностью что при максимальном уровне громкости системы в динамиках будут слышны сильные искажения и громкий шум В этом случае обязательно уменьшите громкость системы чтобы не допустить повреждения динамиков Регулирование громкости Вы можете изменять уровень громкости всей системы в целом поворотом регулятора громкости на передней панели сабвуфера Для уменьшения громкости поворачивайте регулятор против часовой стрелки для увеличения громкости поворачивайте регулятор по часовой стрелке Регулирование тембра Чтобы привести звучание системы к наиболее устраивающему Вас уровню по балансу частот Вы можете регулировать раздельно интенсивность высоких частот ВЧ treble и низких частот НЧ bass И один и другой параметр изменяются повротом соответствующих регуляторов на передней панели сабвуфера
