31
KITURAMI делает мир теплее !

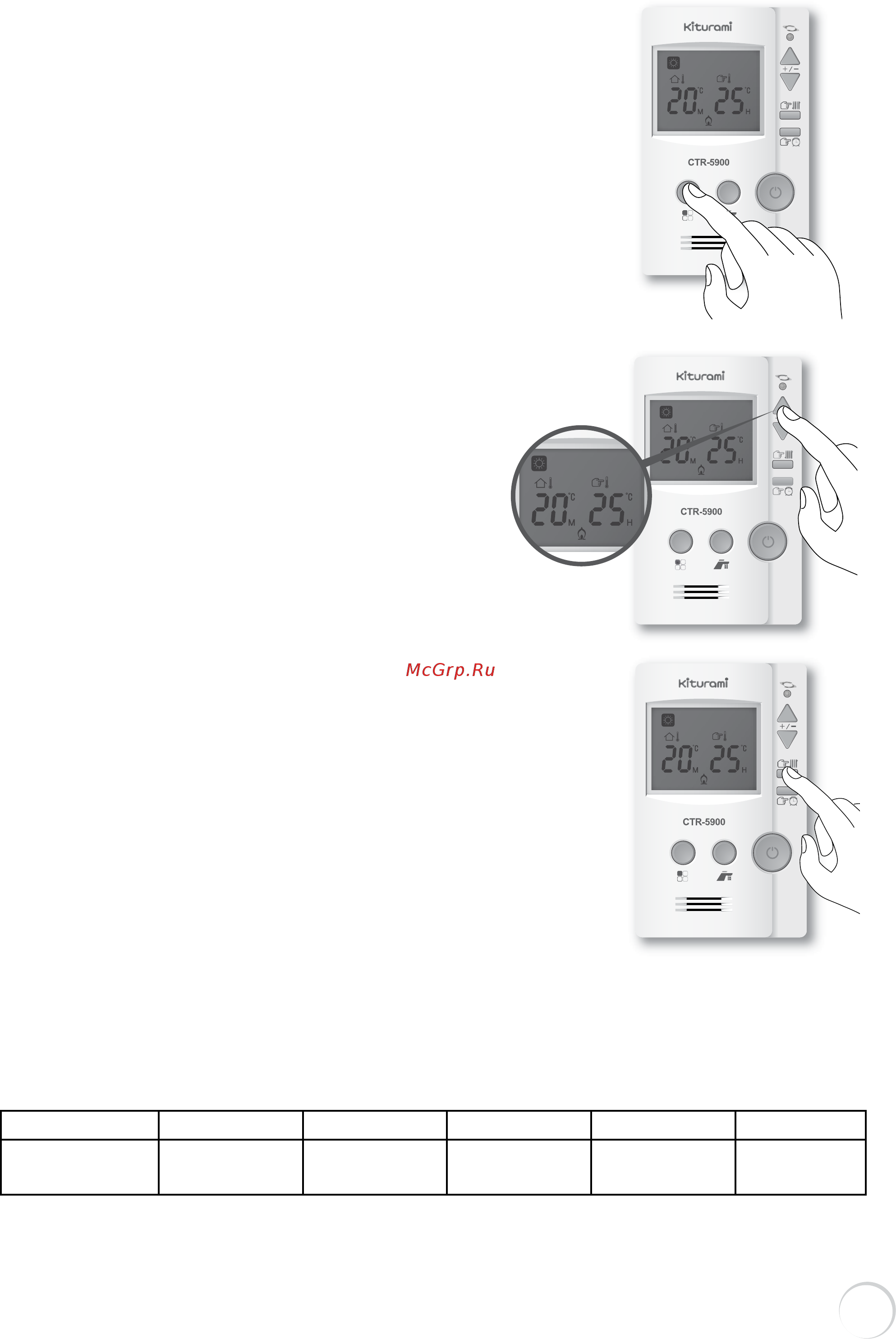

11.1.2 Режим “Присутствие”
1. Нажимайте кнопку (“Присутствие”,” “Таймер””,
Отсутствие”) до тех пор, пока не появится надпись
“Присутствие”. При последовательном нажатии
кнопок “Присутствие”, “Таймер”, “Отсутствие” на
дисплее по очередности появляются индикации
этих режимов.
2. Нажатием кнопок Вверх(▲)/Вниз(▼)
установите желаемую температуру в помещении
(котел работает только в том случае, если
устанавливаемая температура выше температуры в
помещении, указанной на дисплее).
3.Установите температуру теплоносителя
Нажатием кнопки выбора температуры
теплоносителя и нажатем кнопок вверх/вниз.
Вы можете установить или одну из рекомендованных температур теплоносителя для
каждого времени года для режимов “Присутствие” или “Таймер“
Время года Лето Осень Весна Ранняя зима Зима
Температура
теплоносителя
50
O
С 60
O
С 70
O
С 80
O
С 85
O
С
Или установите необходимую температуру теплоносителя с шагом в 1
o
C.
Рекомендуемая температура в соответствии
с временем года
