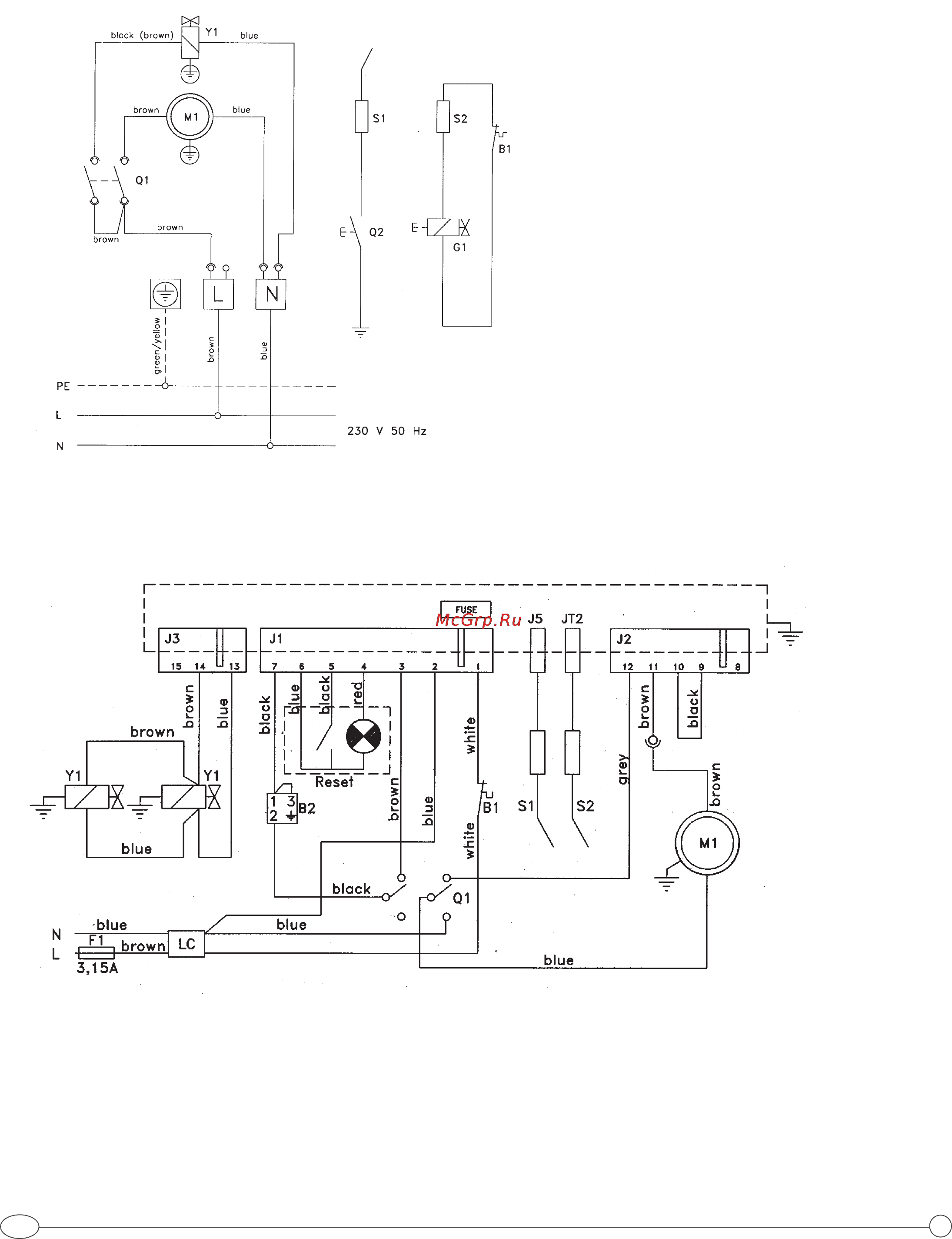

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
B1
M1
Предохранительный термостат
Газовый клапан
Мотор
Выключатель
Пьезоэлектрический зажигатель
Электрод зажигания
Термопара
Электроклапан
G1
Q1
Q2
S1
S2
Y1
blue- , brown- , green- red- white-синий коричневый зеленый, красный, белый
RU
15
B1
В
M1
Предохранительный термостат
Комнатный термостат
Мотор
Выключатель
Ионизирующий щуп
Термопара
Электроклапан
Предохранитель
Фильтр LC
2
Q1
S1
S2
Y1
F1
LC
KID 10 / KID 15 / KID 30M / KID 40M KID 60M / KID 80M/
KID 30A / KID 40A / KID 60A / KID 80A
