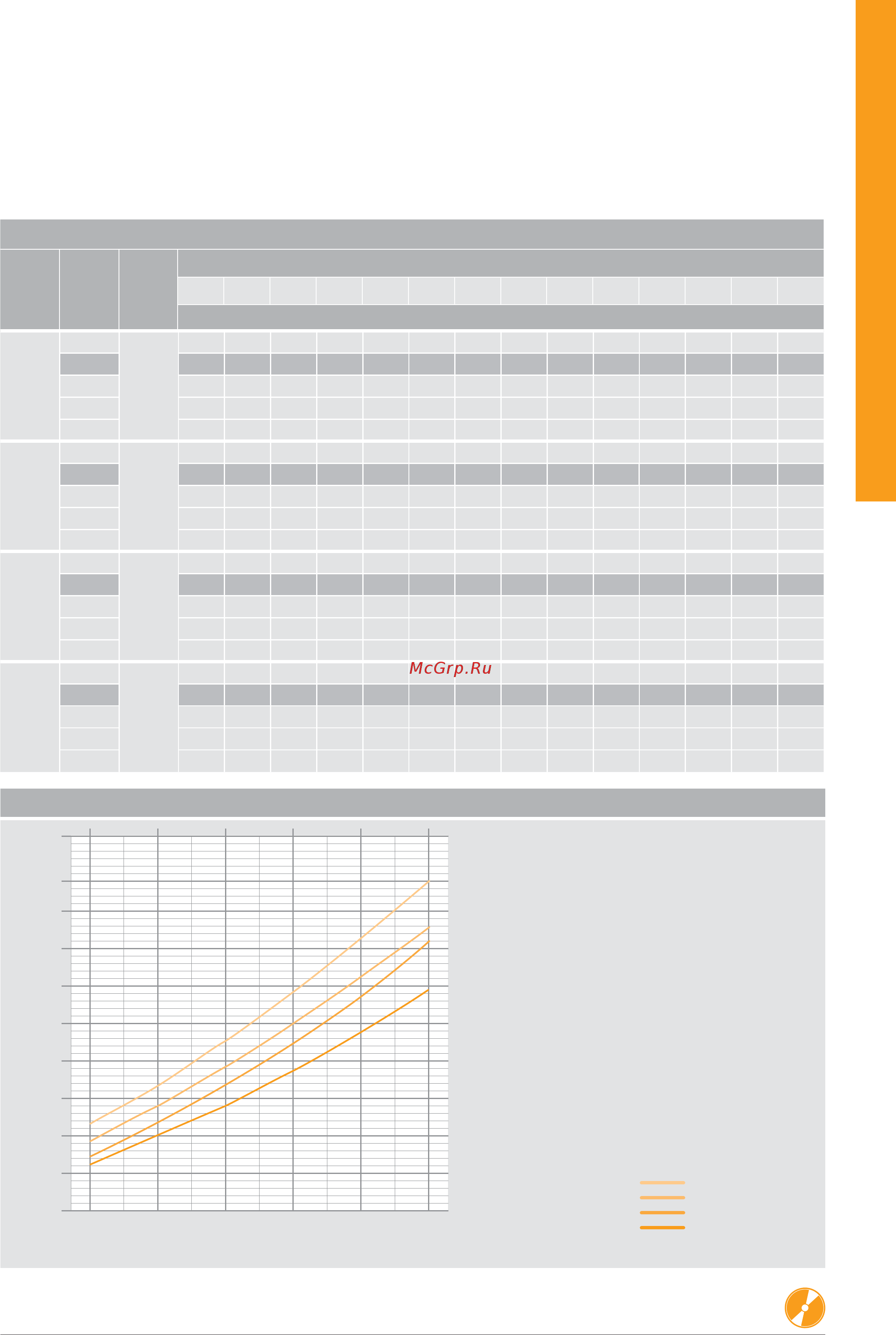

Moehlenhoff WSK 320-110-1250 [13/36] Детальное планирование 3 технические характеристики
![Moehlenhoff WSK 260-140-3750 [13/36] Детальное планирование 3 технические характеристики](/views2/1256187/page13/bgd.png)
Тепловодный системный конвектор WSK
13
WSK 260 – Теплопроизводительность
Высота
Тепло-
носит.
PWW
Темп.
воздуха
Длина системного конвектора KL [мм]
1000 1250 1500 1750 2000
2250 2500 2750 3000 3250 3500 4000 4500 5000
Теплопроизводительность Q [Вт]
90 мм
90/70°C
20 °C
284 378 473 567 662 756 851 946 1040 1135 1229 1418 1607 1797
75/65°C 215 286 358 429 501 572 644 715 787 858 930 1073 1216 1359
70/55°C 167 223 279 334 390 446 502 557 613 669 725 836 948 1059
65/55°C 152 203 254 305 356 406 457 508 559 610 660 762 863 965
50/40°C 74 99 124 148 173 198 222 247 272 297 321 371 420 470
110 мм
90/70°C
20 °C
339 452 565 678 791 904 1017 1130 1243 1356 1469 1695 1921 2147
75/65°C 253 338 422 507 591 676 760 845 929 1014 1098 1267 1436 1605
70/55°C 196 261 326 391 457 522 587 652 717 783 848 978 1109 1239
65/55°C 178 237 296 355 415 474 533 592 651 711 770 888 1007 1125
50/40°C 84 112 140 168 196 224 252 280 308 336 364 420 476 532
140 мм
90/70°C
20 °C
372 496 620 744 868 992 1117 1241 1365 1489 1613 1861 2109 2357
75/65°C 289 385 481 577 674 770 866 962 1059 1155 1251 1444 1636 1829
70/55°C 230 307 384 461 537 614 691 768 844 921 998 1151 1305 1458
65/55°C 212 282 353 423 494 564 635 705 776 847 917 1058 1199 1340
50/40°C 110 147 183 220 257 293 330 367 403 440 477 550 623 697
190 мм
90/70°C
20 °C
442 590 737 884 1032 1179 1327 1474 1621 1769 1916 2211 2506 2800
75/65°C 345 460 575 690 805 920 1035 1150 1265 1380 1495 1725 1955 2185
70/55°C 277 369 461 553 645 737 830 922 1014 1106 1198 1383 1567 1751
65/55°C 255 340 424 509 594 679 764 849 934 1019 1103 1273 1443 1613
50/40°C 134 179 224 269 313 358 403 448 492 537 582 672 761 851
1000
900
800
700
600
500
400
300
200
100
0
Теплопроизвод. на метр теплообменника q [Вт/м]
WSK 260-190
WSK 260-140
WSK 260-110
WSK 260-90
WSK 260 – номинальная теплопроизводительность Q [Вт] на метр теплообменника
3.Детальное планирование | 3.1 Технические характеристики
средняя повышенная температура T [K]
30 40 50 60 70 80
График гидравлического сопротивления (см. стр. 18) и образец расчета (см. стр. 19). Неуказанные
данные мощности можно рассчитать с помощью расчетной программы SYSCON.
