10 11
10.4.5. Для установки шпиндельной бабки (18) в фик-
сированном положении необходимо повернуть рычаг
фиксации (39) по часовой стрелке до определённого
усилия.
10.4.6. Установка и подача заготовки в продольном на-
правлении стола (23) производится вращением махови-
ка продольной подачи стола (5). Фиксированное поло-
жение устанавливается рычагом фиксации продольной
подачи стола (2). Расстояние подачи контролируется по
линейке (4) и указателю
(3) или шкале лимба (41) и но-
ниусу (42) маховика продольной подачи стола (5). Цена
одного деления – 0,02 мм.
10.4.7. Установка и подача заготовки в поперечном на-
правлении стола (23) производится вращением
маховика поперечной подачи стола (1). Фиксированное
положение закрепляется рычагом фиксации поперечной
подачи стола (24).
Расстояние подачи контролируется по шкале лимба (41)
и нониусу (42) маховика поперечной подачи стола (1).
Цена одного деления – 0,02 мм.
10.4.8. Для перемещения и установки ограничителя
нижнего положения шпиндельной бабки (20) необходимо
повернуть рычаг фиксации ограничителя нижнего поло-
жения шпиндельной бабки (40) против часовой стрелки,
переместив ограничитель нижнего положения шпин-
дельной бабки (20). Поверните Рычаг фиксации ограни-
чителя нижнего положения шпиндельной бабки (40), до
определённого усилия в обратном направлении.
10.4.9. Обнуление шкалы лимбов (38, 41) производится
вращением от руки соответствующего лимба до совме-
щения риски с нулевой отметкой нониуса.
10.5. Обработка заготовок под углом (Рис. 2, 7, 10)
10.5.1. Установка и регулировка производится только
при выключенном двигателе.
10.5.2. Оттяните и поверните ручку фиксатора (49). При-
держивая стойку шпиндельной бабки (16), ослабьте фик-

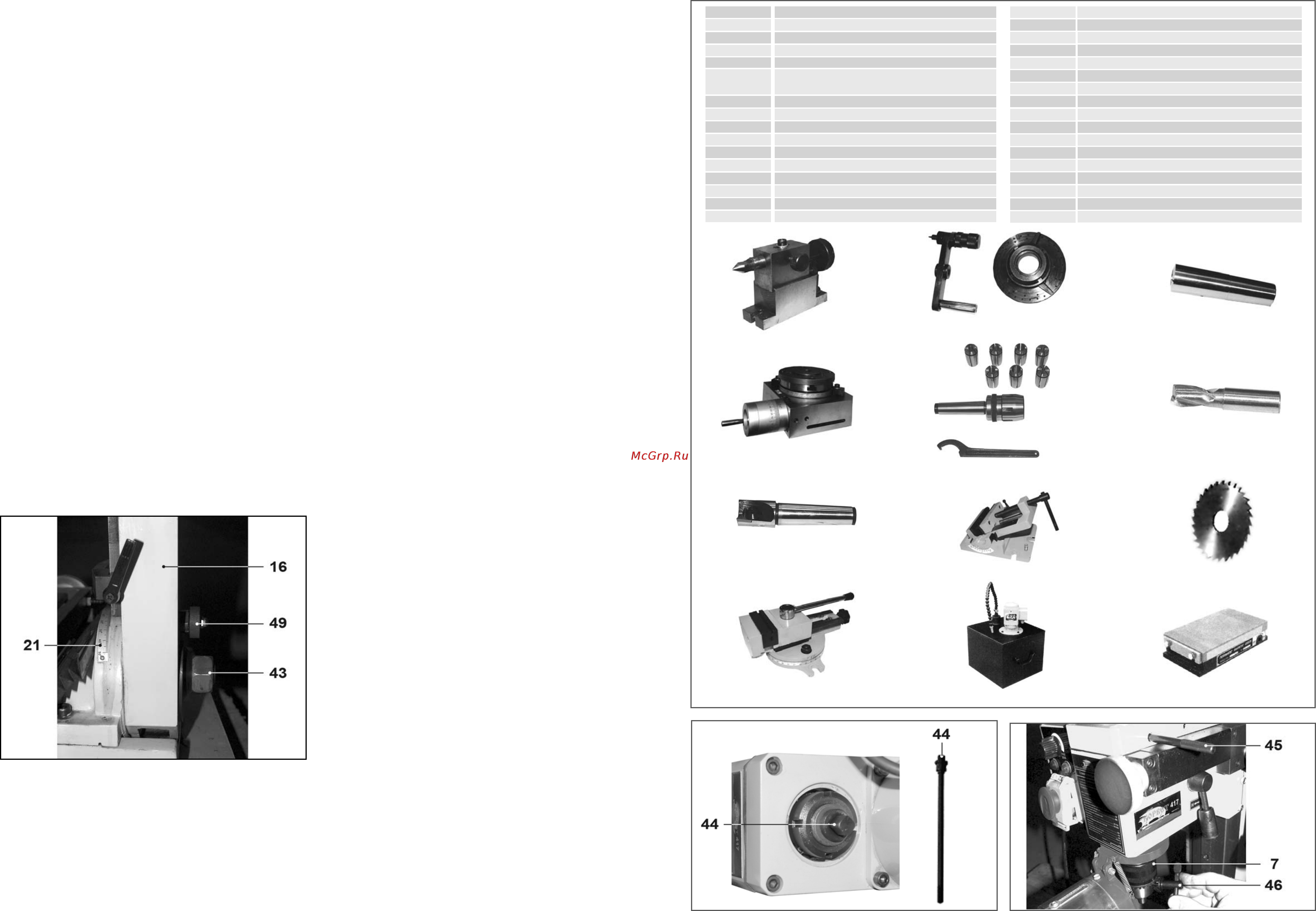

Рис. 10
сирующую гайку (43) положения стойки шпиндельной
бабки (16).
10.5.3. Установите стойку шпиндельной бабки (16) на
необходимый угол наклона по шкале установки наклона
стойки шпиндельной бабки (21).
10.5.4. Удерживая стойку шпиндельной бабки (16) в за-
данном положении, закрутите фиксирующую гайку поло-
жения стойки шпиндельной бабки (43) до определённого
усилия обеспечивающего надёжное положение стойки
шпиндельной бабки (16).
10.5.5. Во время установки стойки шпиндельной бабки
(16) в вертикальное положение ручка фиксатора (49)
должна быть утоплена – фиксированное положение.
10.6. Скорость фрезерования и сверления.
10.6.1. При выполнении металлорежущих операций на
разных по твёрдости материалах и при применении оп-
ределённых металлорежущих инструментов необходи-
мо пользоваться справочной литературой.
11. ДОПОЛНИТЕЛЬНОЕ ФРЕЗЕРНОЕ
ОБОРУДОВАНИЕ И ПРИСПОСОБЛЕНИЯ
11.1. Дополнительное оборудование и приспособления,
представленные в данном разделе, в комплект поставки
станка «Корвет 417» не входят и приобретаются отде-
льно (см. Рис.11).
11.2. Установка цанги, фрезы, сверла с конусным хвос-
товиком, сверлильного или цангового патрона (Рис. 2,
12-14).
11.2.1. Станок не комплектуется фрезерным режущим
инструментом и приспособлениями для удержания фрез
с цилиндрическим хвостовиком. При покупке необходи-
мого Вам инструмента обращайте внимание на конус и
резьбу хвостовика, которые должны соответствовать по-
садке в шпинделе (37) и установленной на Вашем стан-
ке крепёжной шпильке (44).
11.2.2. Снимите защитный колпак (13), удерживая шпин-
дель (37) фиксирующим штифтом (45). Рожковым клю-
чом (см. комплект поставки) открутите (против часовой
стрелки) крепёжную шпильку (44) на 1,5 -2 оборота. Лёг-
ким ударом пластикового или деревянного молотка по
головке крепёжной шпильки (44), выведите конус хвос-
товика сверлильного патрона (7) из зацепления с ответ-
ной частью шпинделя (37). Придерживая сверлильный
патрон (7), выкрутите крепёжную шпильку (44). Извлеки-
те сверлильный патрон (7).
11.2.3. В посадочное гнездо шпинделя (37) вставьте ко-
нусный хвостовик цангового патрона, фрезы (48) и т.д.,
закрутите (по часовой стрелке) крепёжную шпильку (44),
установите защитный колпак (13).
11.2.4. Скоростной режим фрезерной обработки заго-
товки определяется опытным путём или из справочной
и учебной литературы с учётом технических характе-
ристик станка, твёрдости обрабатываемого материала,
глубины прохода, скорости подачи и применяемого ре-
жущего инструмента.
Артил
23405
23414
23420
23431
23432
23433
23434
23435
23436
23437
23438
23439
23450
23451
23452
Наименование
Упорнаябаба
ПоворотныйстолФ100мм
Делительнаяолова
КомплетцанМТ3
ЦановыйпатронМТ3снаборомцанФ4-16мм
илючом
ЦанаМТ3Ф4мм
ЦанаМТ3Ф6мм
ЦанаМТ3Ф8мм
ЦанаМТ3Ф10мм
ЦанаМТ3Ф12мм
ЦанаМТ3Ф14мм
ЦанаМТ3Ф16мм
НаборонцевыхфрезФ4-16
2-хперьеваяонцеваяфрезаФ4
2-хперьеваяонцеваяфрезаФ6
Артил
23453
23454
23455
23456
23457
23458
23470
23472
23473
23493
23494
23495
23496
23497
23498
23499
Наименование
2-хперьеваяонцеваяфрезаФ8
2-хперьеваяонцеваяфрезаФ10
2-хперьеваяонцеваяфрезаФ12
2-хперьеваяонцеваяфрезаФ14
2-хперьеваяонцеваяфрезаФ16
ТвердосплавнаяонцеваяфрезаФ30МТ3
Тисисъемные50мм
Тисиповоротные80мм
Тисиловые100мм
Cистемаподачиохлаждающейжидости
Пазоваяфрезапометалл60x16x1,2мм
Шлифовальныйр100х16х20
Манитныйстол
ОправаMT3/16
РезецрасточнойспосадойMT3
ОправаспециальнаяMT3/16
23458
23451-23457
23432
23433
23420
23414
23405
23472
23473
23493
23494
23496
Рис. 11
Рис. 12 Рис. 13
