Nova Florida DELFIS CTFS 24 — регулировка и переналадка котлов для различных газов [33/40]

Соотношение между температурой (°C) и номинальным сопротивлением (Ohm) датчика контура отопления (SR), датчика контура ГВС

(SS),

датчикa обратного контура (SRT).

T (°C) 0 2 4 6 8

0 27203 24979 22959 21122 19451

10 17928 16539 15271 14113 13054

20 12084 11196 10382 9634 8948

30 8317 7736 7202 6709 6254

40 5835 5448 5090 4758 4452

50 4168 3904 3660 3433 3222

60 3026 2844 2674 2516 2369

70 2232 2104 1984 1872 1767

80 1670 1578 1492 1412 1336

90 1266 1199 1137 1079 1023

Табл. № 9 - Соотношение “Температура - Номинальное сопротивление” температурных датчиков

3.7. Переналадка котла на другие виды газа и регулировка горелки

Котлы изготовляются для работы на газе, указанном при заказе. Последующая возможная переналадка котла может выполняются

только квалифицированным персоналом, который при этом должен пользоваться предоставляемыми изготовителем специальными

инструментами и провести операции переналадки котла и необходимую регулировку горелки для правильного пуска и работы котла.

Переналадка котла с метан на сжиженный газ

• снять главную горелку;

• снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в

зависимости от типа нового газа; ВНИМАНИЕ: следует обязательно установить медные

уплотнительные прокладки;

• установить главную горелку;

• изменить значение параметра P00 с 0 на 1.

Переналадка котла с сжиженного газа на метан

• снять главную горелку;

• снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в

зависимости от типа нового газа; ВНИМАНИЕ: следует обязательно установить медные

уплотнительные прокладки;

• установить главную горелку;

• изменить значение параметра P00 с 1 на 0.

A) Регулировка максимальной мощности

• проверить значение давления газа на входе и на горелке (см. табл. 2 и 3);

• снять пластмассовый колпачок А (рис. 21-22-23), расположенный на бобине модулятора, который защищает регулировочные винты

регулятора давления;

• подсоединить микроманометр к штуцеру IN (рис. 21-22-23) для проверки давления на входе газового клапана

или к штуцеру OUT (рис. 21-22-23) для проверки давления на горелке;

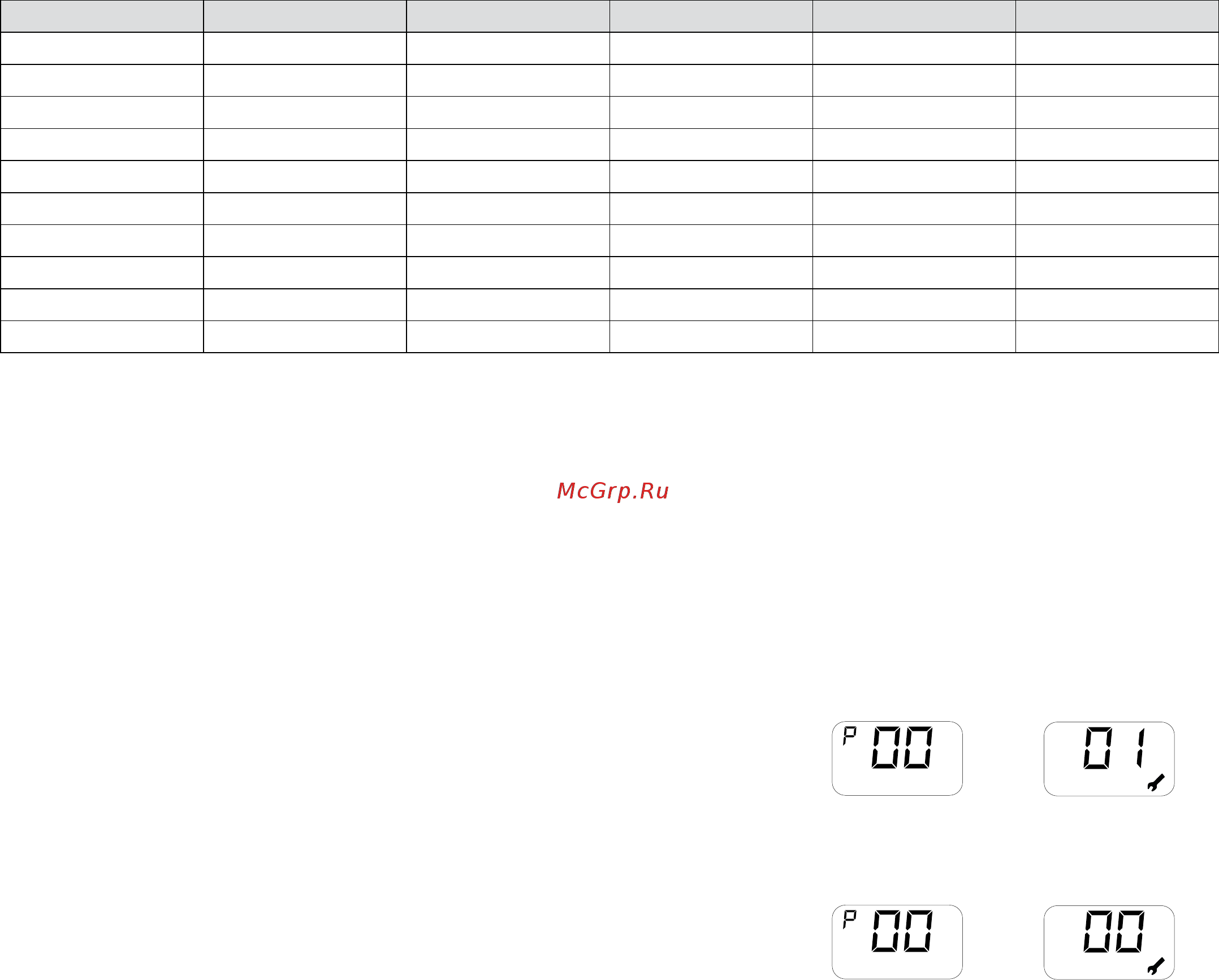

• нажать кнопку “+ Sanitario” и не отпускать до тех пор, пока на ЖК-дисплее не отобразится значение 50°C, затем открыть один или два

крана горячей воды, чтобы котел заработал на максимальной мощности;

• для УВЕЛИЧЕНИЯ давления на горелке вращать латунную гайку В (рис. 21-22-23) ПО ЧАСОВОЙ СТРЕЛКЕ и для УМЕНЬШЕНИЯ давления

вращать ее ПРОТИВ ЧАСОВОЙ СТРЕЛКИ;

• при работе на сжиженном газе латунную гайку В закрутить ПО ЧАСОВОЙ СТРЕЛКЕ до упора.
