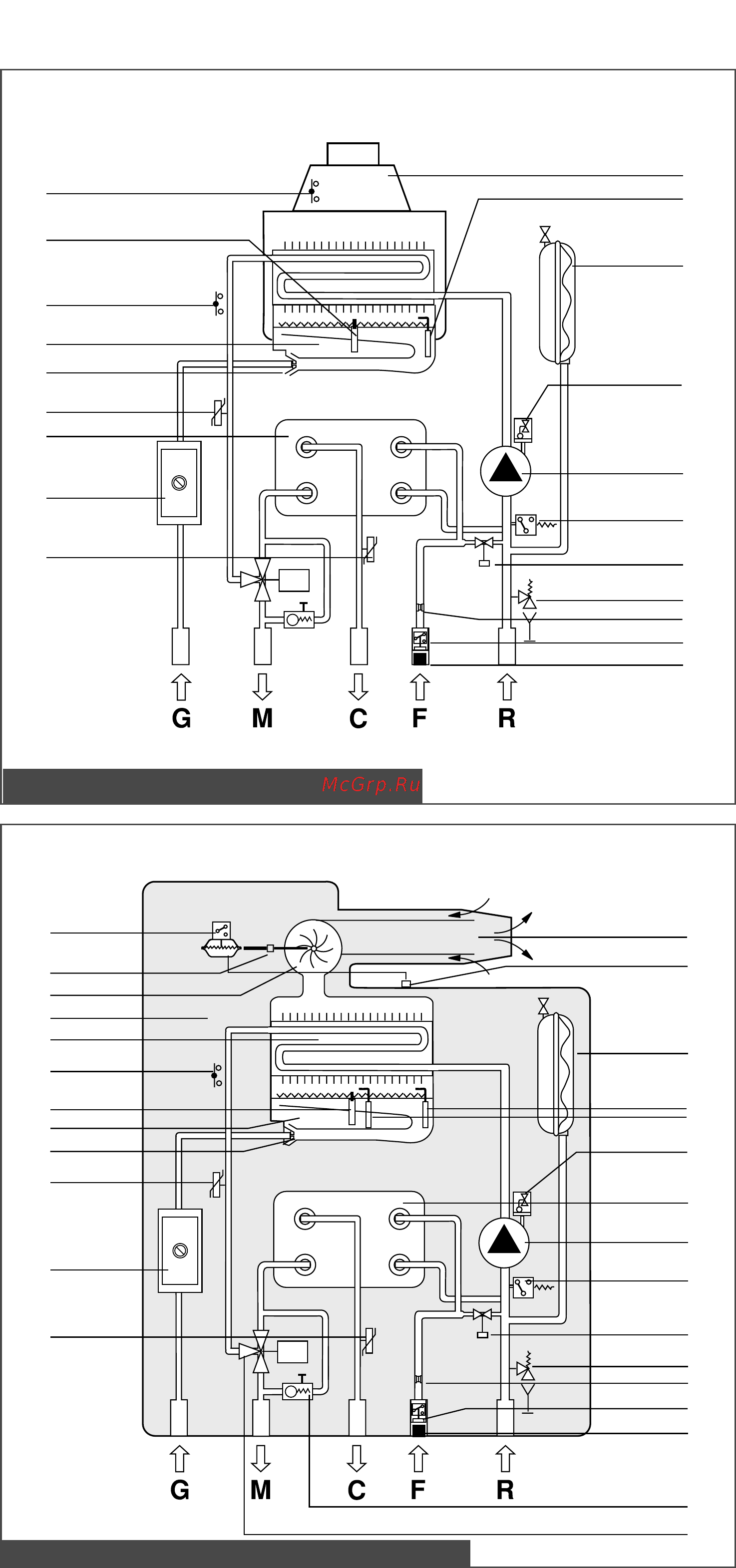

2.3. Гидравлическиe схемы котлoв
1. Датчик температуры контура ГВС
2. Газовый клапан
3. Датчик темп. контура отопления
4. Форсунки горелки
5. Горелка
6. Электрод розжига
7. Предохранительный термостат
8. Вторичный пластинчатый
теплообменник
9. Дымоуловитель
10. Термостат дымoвых газов
11. Автоматический
воздухоотводцик
12. Электрод обнаружения пламени
13. Расширительный бак
14. Циркуляционный насос
15. Кран заполнения системы
16. Реле давления воды
17. Предохранительный клапан
18. Ограничитель потока 10 л/мин
19. Реле потока
20. Фильтр холодной воды
G Вход газа
M Подача воды в отопительную систему
C Выход ГВС
F Вход холодной воды
R Возврат из отопительной системы
1. Датчик температуры контура ГВС
2. Газовый клапан
3. Датчик темп. контура отопления
4. Форсунки горелки
5. Горелка
6. Электрод розжига
7. Предохранительный термостат
8. Монотермический превичный
теплообменник
9. Закрытая камера сгорания
10. Вытяжной вентилятор
11. Точка контроля давления в дымоотводe
12. Предохранительное реле давления
дымовых газов
13. Канал воздухозабора и дымоотвода
14. Точка контроля давления воздуха в
камере сгорания
15. Электрод обнаружения пламени
16. Расширительный бак
17. Автоматический воздухоотводчик
18. Циркуляционный насос
19. Кран заполнения системы
20. Реле давления воды
21. Предохранительный клапан
22. Ограничитель потока 10 л/мин
23. Peлe потока
24. Фильтр холодной воды
25. Вторичный пластинчатый
теплообменник
26. Регулируемый байпас
27. Трехходовой клапан
G Вход газа
M Подача воды в отопительную систему
C Выход ГВС
F Вход холодной воды
R Возврат из отопительной системы
CTN 24
2
3
4
5
7
8
1
10
9
6
11
13
14
16
15
17
18
19
20
12
pиc. 6 - Гидpaвличecкaя cxeма мод. CTN 24
CTFS 24/28
1
13
2
3
4
5
6
7
8
9
10
11
12
14
15
17
16
18
20
19
22
23
24
25
26
27
21
pиc. 7 - Гидpaвличecкaя cxeма мод. CTFS 24/28
