Общий выключатель с подсветкой
(зел.) (1)
При установке выключателя в
положение "0" котел выключен и
выключатель не освещен (не горит).
При установке выключателя в
положение "I" на котел подано
электропитание и выключатель горит.
Кнопка разблокировки (2)
Нажимая кнопку разблокировки котел
вновь переходит в рабочее состояние.
Регулятор температуры воды
отопительного контура (3)
Данный регулятор служит для
установки температуры воды в
отопительном контуре. Диапазон
регулировки - от 45 °C до 85 °C.
Световой индикатор работы насоса
отопительного контура (желт.) (4)
Сигнализирует о работе насоса
отопительного контура.
Индикатор блокировки от перегрева
(красный) (5)
Данный световой индикатор указывает
на включение устройства блокировки
предохранительного термостата с
ручным сбросом из-за сбоя в работе.
Индикатор блокировки (красн.) (6)
Этот индикатор сигнализирует на
срабатывание термостата отсутствия
тяги с ручной разблокировкой (для
всех моделей) и указывает на аномалию
в работе системы дымохода или
недостаточного давления газа (для
мод. от RTNE 70 до RTNE 100).
Индикатор блокировки горелки
(красн.) (только для мод. E) (7)
Эта сигнальная лампочка
сигнализирует о включении устройства
безопасности горелки при ее
аномальной работе.
Световой индикатор работы
горелки (желт.) (8)
Сигнализирует о нормальной работе
горелки.
Термометр или термоманометр (9)
Термометр служит для показа
температуры воды в котле. В случае
термоманометра показывается также
давление в системе.
Ручной сброс блокировки от
перегрева (10)
Предохранительный термостат служит
для защиты котла от аварий. Сняв
защитную крышку, можно
задействовать кнопку сброса
термостата.

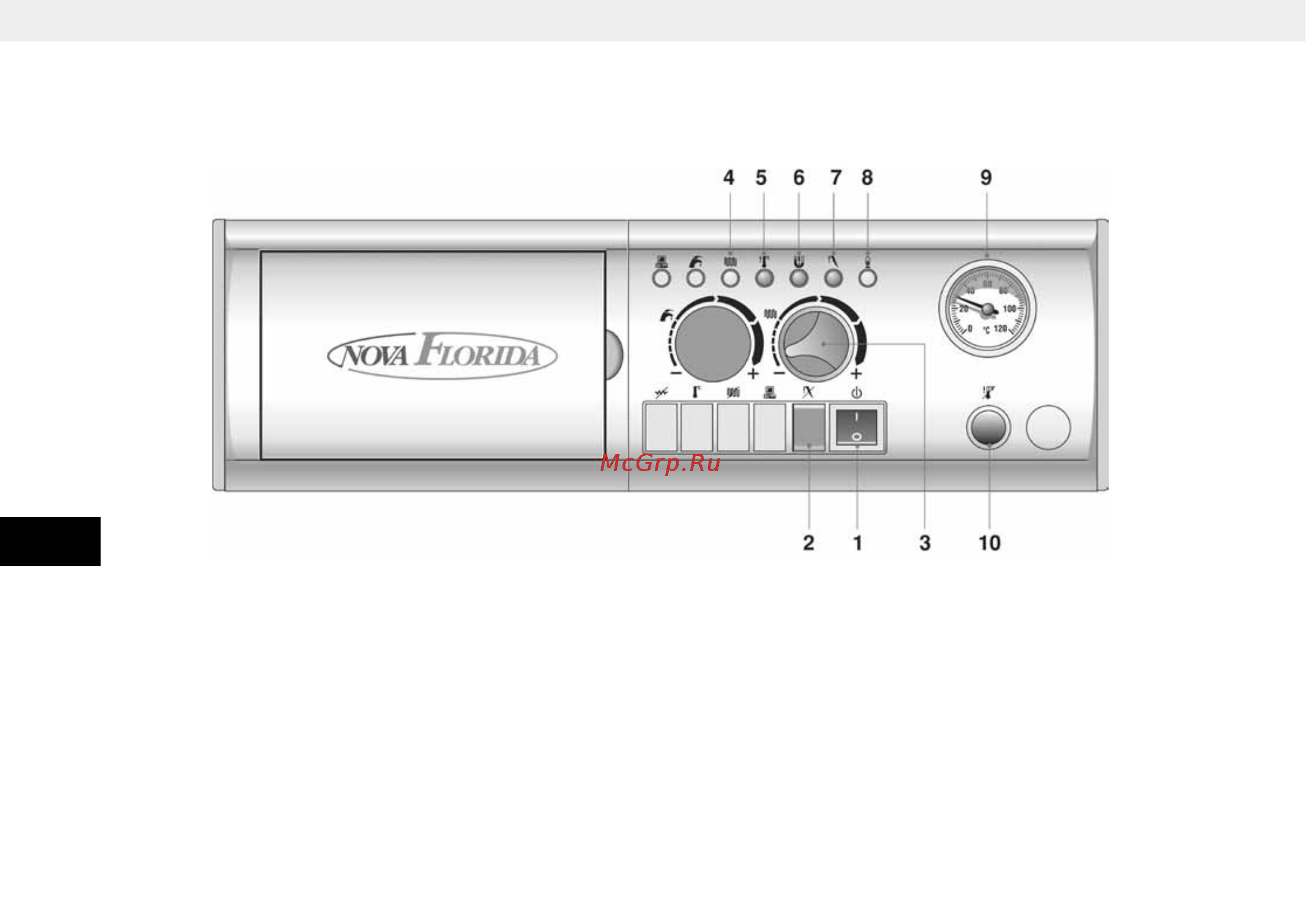

1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ
1.1 Панель управления
5
1 = Общий выключатель с сетевым
индикатором (зел.)
2 = Кнопка разблокировки
3 = Регулятор температуры воды
отопительного контура
4 = Индикатор работы насоса
отопительного контура (желт.)
5 = Индикатор блокировки от
перегрева (красн.)
6 = Индикатор блокировки из-за
отсутствия тяги в дымоходе и
давления газа (мод. от RTN 70 до RTN
100)
7 = Индикатор блокировки горелки
(только для мод. E)
8 = Световой индикатор работы
горелки (желт.)
9 = Термометр воды (для мод. от RTN
18 до RTN 48) или термоманометр (для
мод. от RTN 60 до RTN 100 и все мод.
PV)
10 = Предохранит. термостат с ручным
сбросом
рис. 1
