12
www.spb-vibrators.ru

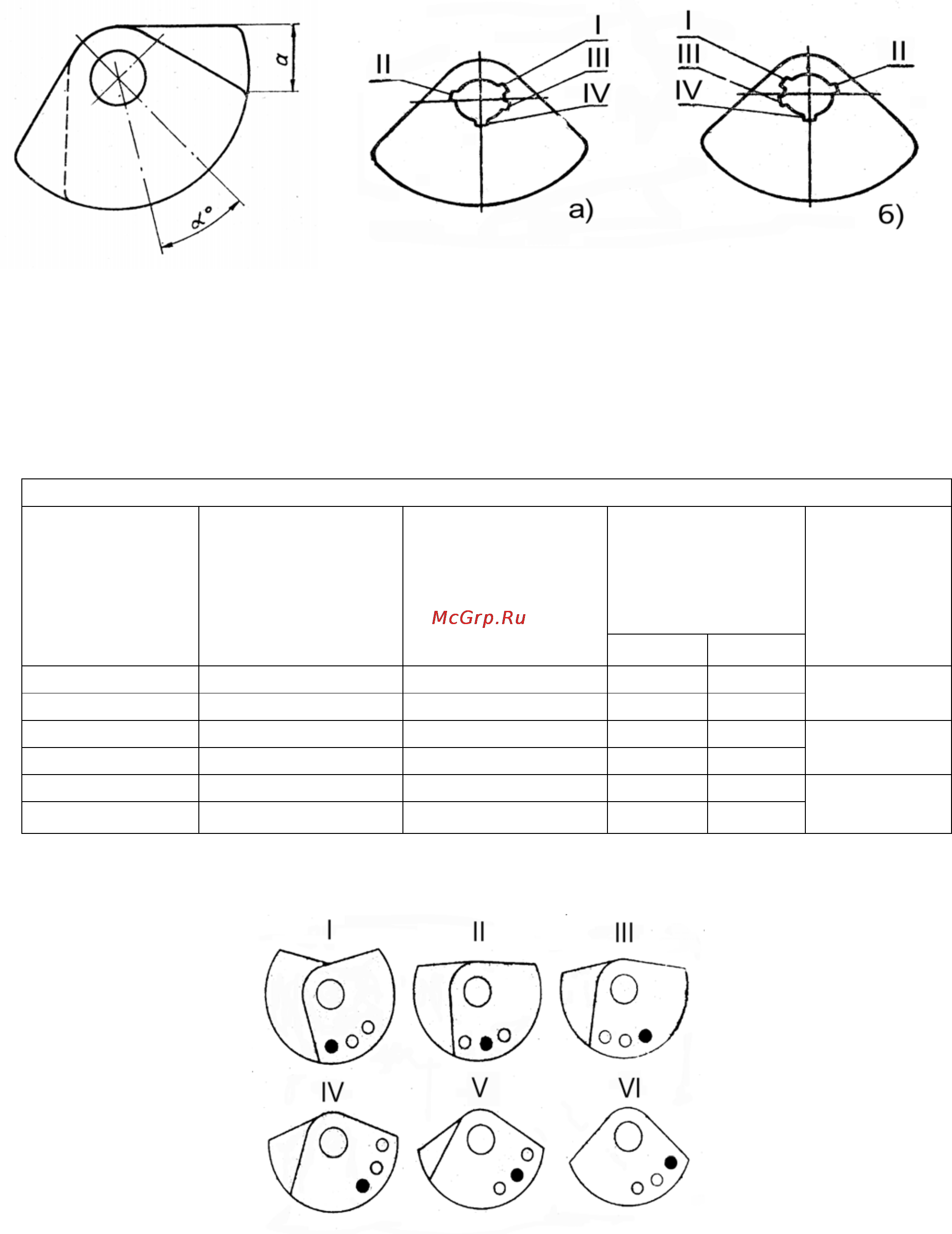

Рисунок 3. Схема регулиров-
ки вынуждающей силы
вибратора ИВ – 106, ИВ-
106Н.
Рисунок 4. Схема регулировки поворотных де-
балансов вибраторов
ИВ – 105, ИВ-105Н:
а) на правом конце вала;
б) на левом конце вала.
Таблица 7.
Вибратор ИВ – 106,ИВ-106Н
Положение по-
воротных деба-
лансов на ри-
сунке 3
Статический
момент деба-
ланса,
кгсм
Вынуждающая
сила при син-
хронной частоте
колебаний,
кН
Вынуждающая
сила при частоте
колебаний холо-
стого хода,
кН
α,°
а, мм
Режим ра-
боты по
ГОСТ Р
52776-2007
50 12,25 9,6 0 0
45 11,10 8,7 50 75
S3 40%
40 9,70 7,7 75 110
35 8,60 6,6 90 125
S3 60%
30* 7,45 5,8 105 140
25 6,10 4,8 120 155
S1
Значения статического момента дебалансов, с которыми вибраторы выпускают-
ся заводом-изготовителем.
Рисунок 5. Схема регулировки статического момента ИВ – 104Б, ИВ-104Н,
ИВ-104Б-6, ИВ-106Э, ИВ-106Э1, ИВ – 127, ИВ-127Н, ИВ-127Э
Таблица 8
