17

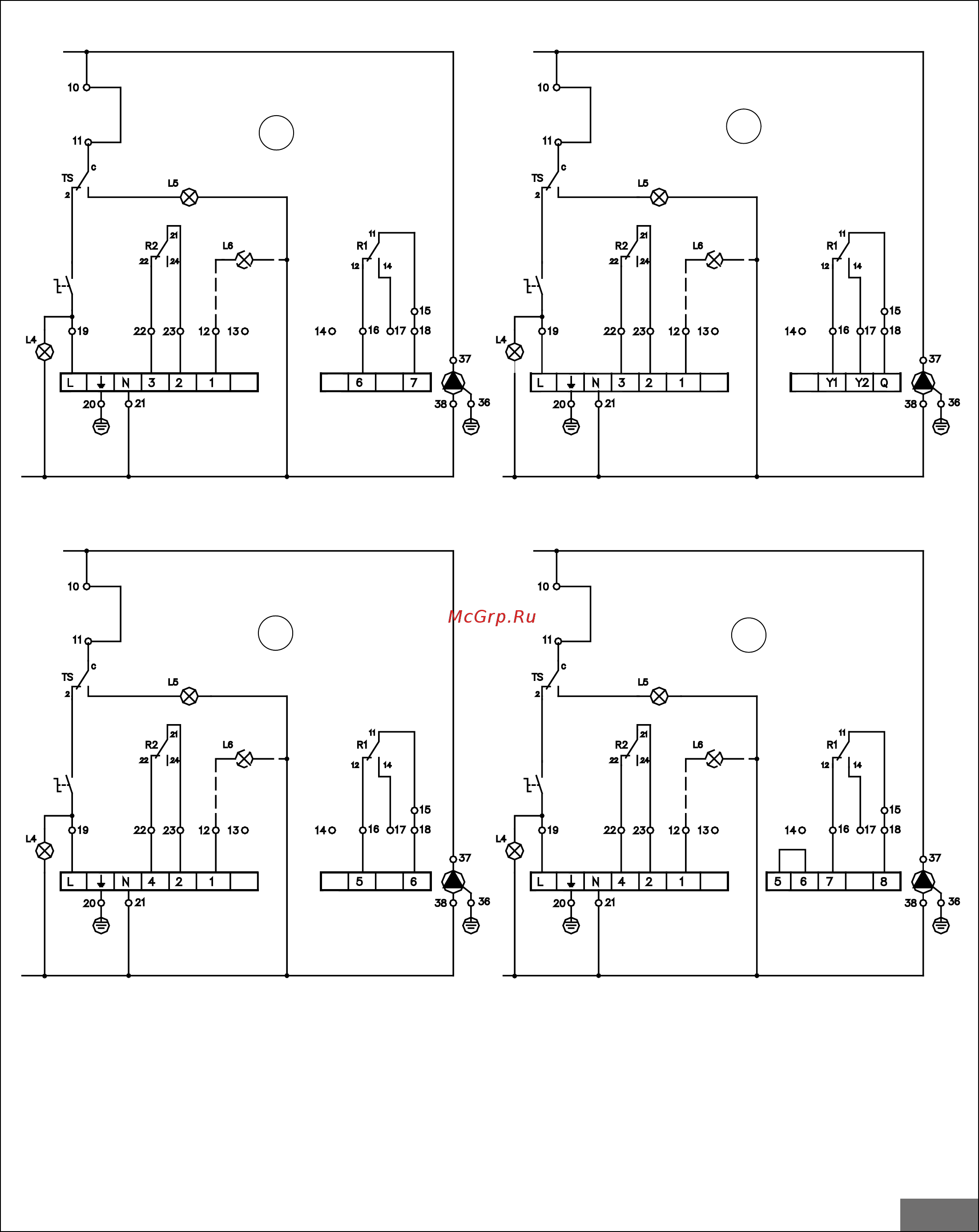

3.3.2. Примеры подключения с горелками Riello
IB R
BR BR
PR
BR
IB R
BR
PR
BR BR
IB R
BR
PR
BR
PR
IB R
рис. 7
1
2
3
4
Типы представленных горелок:
1 – Газовые горелки RS70, RS100, RS130
2 - Газовые горелки GAS 8 P/M, GAS 9 P/M, GAS 10 P/M
3 – Дизельные горелки RL70, RL100, RL130
4 - Дизельные горелки P 140 T/G, P200 T/G, P 300 T/G, P 450 T/G
