• Установка пульта управления в комплекте с подставкой-опорой (для RODI DUAL и RODI DUAL HR

1400÷3500 кВт)

Установка пульта управления в собранном виде (вместе с подставкой–опорой и держателем) состоит из четырех

фаз:

1) выполнить подготовительные операции, как указано на рисунках 22, 23 и 24, подготовить электрические

подключения пульта управления;

2) установить в исходное положение верхнюю (защитную) часть корпуса пульта (A, рис. 30), закрепив ее с

помощью соответствующих винтов (B, рис. 30);

3) соединить предварительно закрепленный на подставке-опоре (C, рис. 32) пульт управления с держателем (D,

рис. 32),

используя соответствующие винты М4 (E, рис. 31 и 32);

4) осуществить электрические подключения пульта управления и закрепить его на корпусе котла используя

соответствующие винты (рис. 33 и 34).

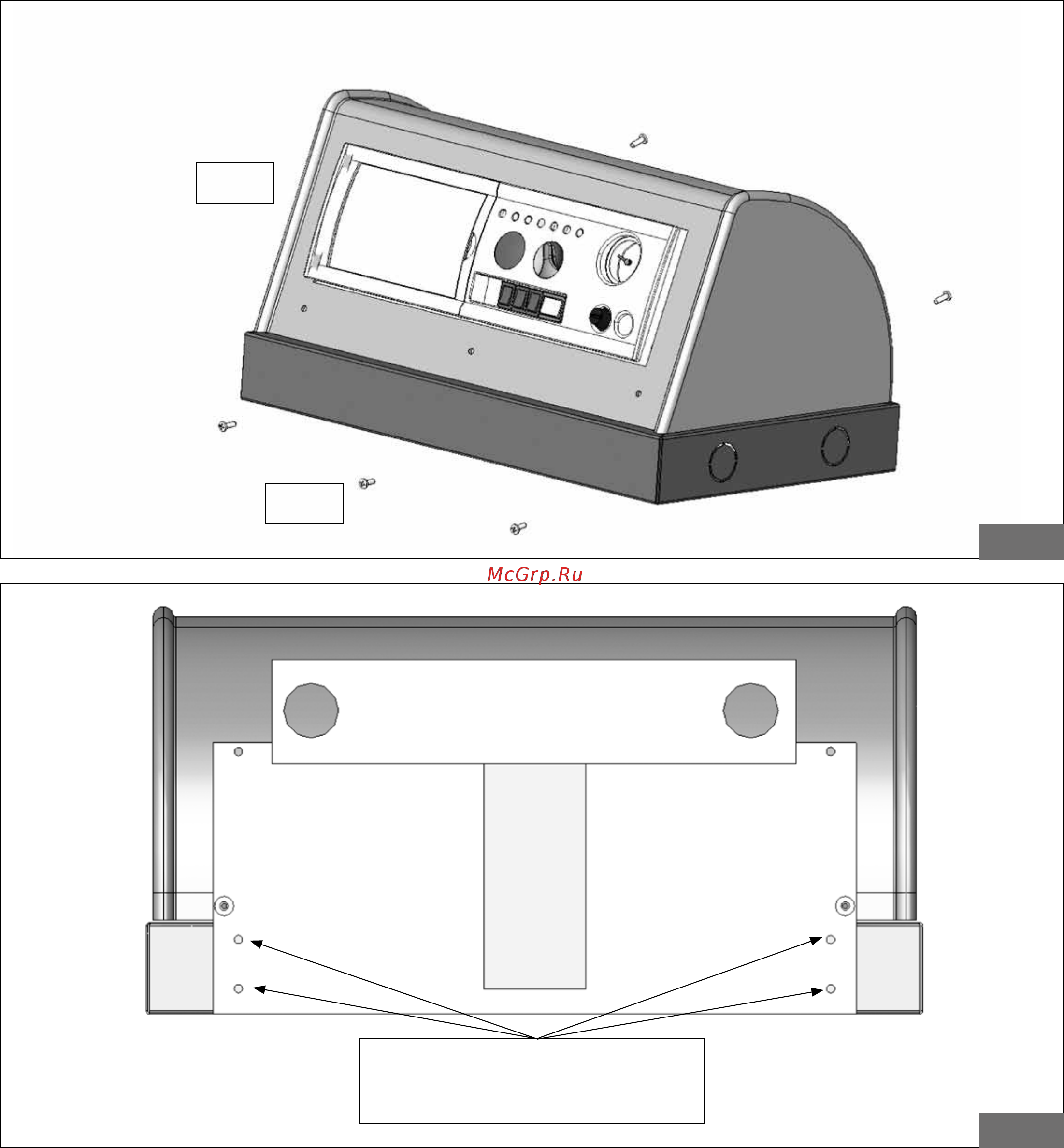

Отверстия для фиксации подставки-

опоры; использовать предназначенные

для этого винты M4

рис. 31

рис. 30
