5
Общий выключатель с
подсветкой (зел.) (A)
При установке выключателя
в положение “0” котел
выключен и зеленый сетевой
индикатор не горит.
При установке выключателя
в положение “1” на котел
подано электропитание и
выключатель горит.
Регулятор температуры
воды отопления (B)
Данный регулятор служит
для установки температуры
воды в системе отопления.
Диапазон регулировки - от
49°C до 90°C.
Световой индикатор
работы насоса отопления
(желт.) (С)
Сигнализирует о работе
насоса системы отопления.
Индикатор блокировки от
перегрева (красный) (D)
Данный световой индикатор
указывает на включение
устройства блокировки
предохранительного
термостата с ручным
сбросом из-за сбоя в работе.
Световой индикатор
работы горелки (желт.) (E)
Сигнализирует о нормальной
работе горелки.
Термометр (F)
Термометр служит для
показа температуры воды в
котле.
Ручной сброс блокировки
от перегрева (G)
Предохранительный
термостат служит для
защиты котла от аварий.
Сняв защитную крышку,
можно задействовать кнопку
сброса термостата.

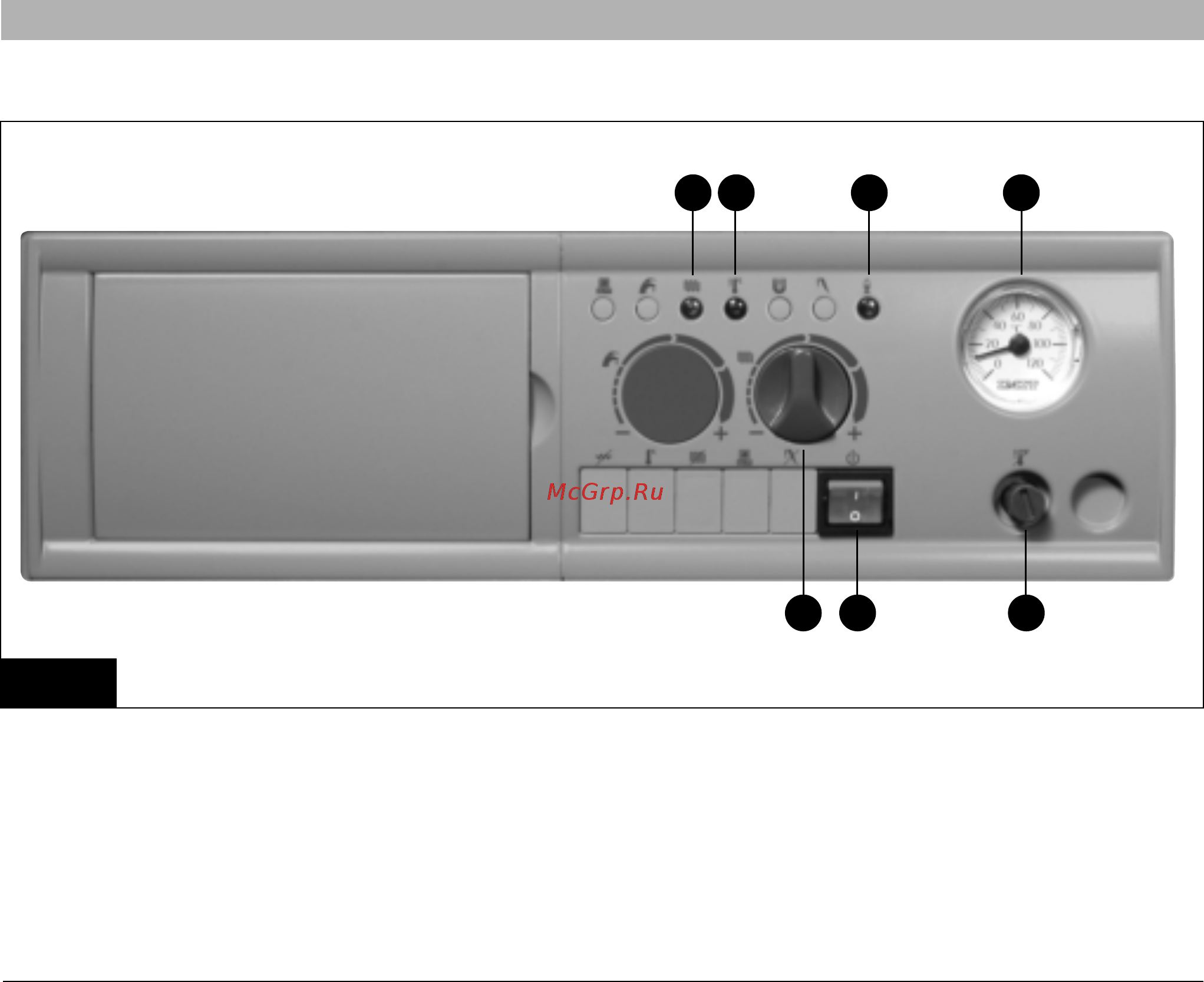

1 Инструкции для пользователя
1.1 Панель управления
A - Общий выключатель с
сетевым индикатором (зел.)
B - Регулятор температуры
воды отопления
C - Индикатор работы насоса
отопления (желт.)
D - Индикатор блокировки от
перегрева (красн.)
E - Световой индикатор работы
горелки (желт.)
F - Термометр
G - Предохранит. термостат с
ручным сбросом
pиc. 1
DC
E
F
AB G
