4.3 Переключение на летнее время – нажать кнопку и удерживать 20 сек.
Нажать кнопку управления и удер-
живать ее около 20 сек. до
включения красного светодиода.
Горит зеленый светодиод.
Отпустить кнопку –
Мигает красный светодиод.
Настройка установлена
Мигает зеленый светодиод.
4.4 Удаление времен переключения регулятора – нажать и удерживать кнопку управления 25 сек.
Нажать кнопку управления и удер-
живать ее около 25 сек. до
включения красного светодиода.
Горит зеленый светодиод.
Мигает красный светодиод.
Мигает зеленый светодиод.
Отпустить кнопку.
Мигают оба светодиода.
Оба светодиода продолжают мигать.
Нажать кнопку и удерживать, пока оба светодиода не выключатся.
Горит зеленый;
Базовая функция регулирования.
До тех пор, пока не установлены
времена переключения, регулятор
установлен на режим комфортной
температуры.
Мигает красный светодиод
Если мигает красный светодиод,
необходима новая установка ре-
жимов комфортного времени.
Регулятор установлен на режим
пониженной температуры.
Отпустить кнопку.
4.5 Выбор температуры понижения
Через джампер (перемычку) J1 можно выбрать температуру понижения между 3°C или 5°C.
J1 установлен - снижение на 5°C (предустановлено)
J1 снят - снижение на 3°C.
5. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Внимание! Электрические подключения производить в отсутствии питающего напряжения!
Подключение производится в следующем порядке:
- снять колесико-регулятор температуры;
- открутить открывшийся винт крепления;
- снять верхнюю часть корпуса;
- произвести подключения согласно схеме подключения (изображена на приборе или в данном руководстве).
После подачи напряжения питания регулятор работает в режиме поддержания комфортной температуры
(основная функция регулирования).
Выносной датчик температуры
Выносной датчик температуры должен быть надлежащим образом смонтирован для правильной регистра-
ции температуры теплого пола (см. инструкцию по монтажу напольного обогрева).
Выносной датчик (тип F193720) должен быть установлен в специальную защитную трубку для обеспечения
точной регистрации температуры, а также для обеспечения возможности обслуживания, проверки или
замены в будущем.
Выносной датчик может быть удлинен до 50 метров с помощью сетевого кабеля.
Внимание! Выносной датчик температуры находится под напряжением сети питания.
Не прокладывайте датчик температуры вблизи сильноточных цепей.
При отказе датчика (короткое замыкание или обрыв) регулятор переходит в режим ошибки. При этом будет
обогрев макс. с 30% энергии.
При отказе датчика температуры мигают оба светодиода.

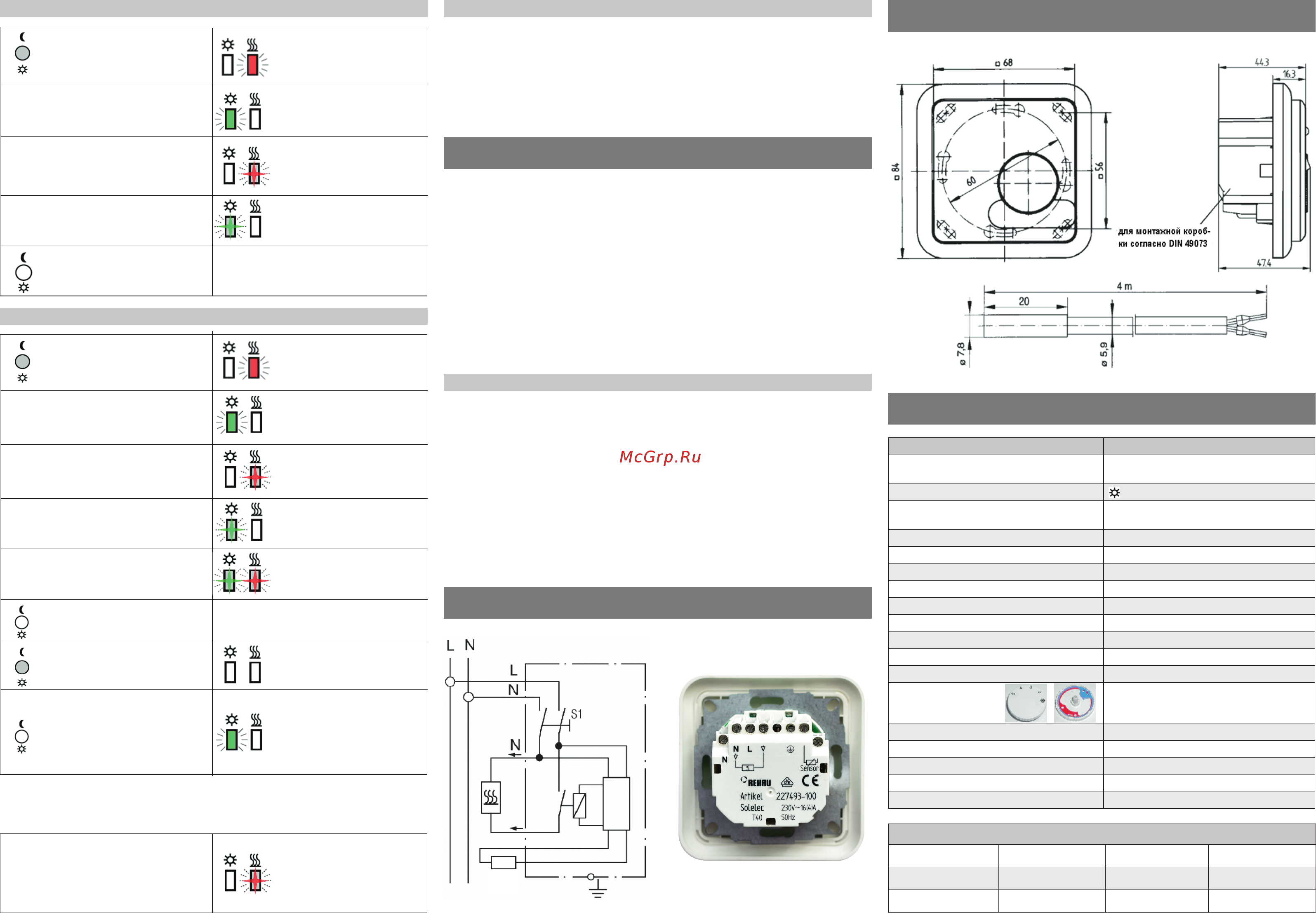

6. СХЕМА ПОДКЛЮЧЕНИЯ
~ 230 В
Электр.
мат /
кабель
Датчик
тем-ры
ГАБАРИТНЫЕ РАЗМЕРЫ
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Comfort CELELOS UAHER ротялугеромреТ еинавзаН
227493-100 Терморегулятор COMFORT
227075-100 Комплект для подключения терморегулятора
уголатак оп ремон йонзакаЗ
Диапазон установки температуры пола …5 (= 10…50°C)
Индикация светодиода: красный;
зеленый
режим обогрева;
режим поддержания комфортной температуры
йынсюлоп х-2авергобо ьлетачюлкереП
цГ 05 )В 352…591( В 032еинежярпан еечобаР
Автономное сохранение данных До 4 часов
елер еещюакымаЗдохыВ
)6,0=фsoс( А 2…Ам 001 )1=ф soc( А 61…Ам 001иицатуммок коТ
ротялугер-ИП яинаворилугер тмироглА
Шаг изменения температуры ~ 1°C
)м 05 од йымеянилду ,м 4 анилд( 027391 F пиТырутарепмет кичтаД
Режим пониженной температуры Установка 3°C или 5°C (через J1)
Установка верхнего
и нижнего пределов
температуры пола
С помощью установок-ограничителей min/max в
колесике-маховичке регулятора (для съема махо-
вичка – потянуть его осторожно вверх).
04PIасупрок ытищаз ссалК
IIытищаз ссалК
С°0
4…0арутарепмет яачобаР
С°07…52-яиненарх арутарепмеТ
г 09сеВ
Характеристики выносного датчика
10°C 66,8 kΩ 30°C 26,3 kΩ
20°C 41,3 kΩ 40°C 17,0 kΩ
25°C 33 kΩ 50°C 11,3 kΩ
Внимание! При отключении напряжения в сети или отключении регулятора более чем на 4-е часа необходима
новая установка режимов комфортного времени.
На это значение будет снижаться установленная колесиком-ручкой температура в режиме пониженной
температуры.
Сенсор
