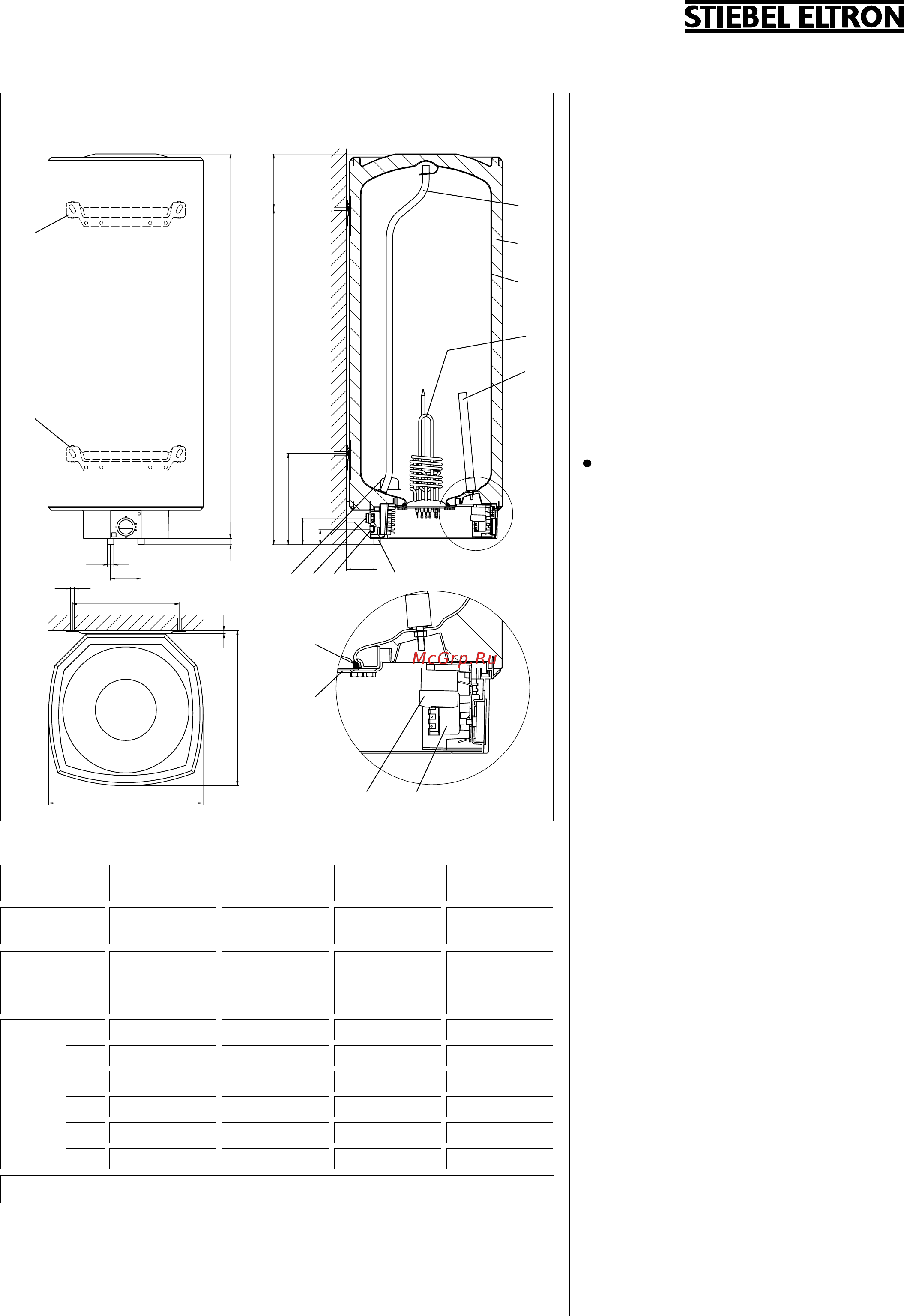

STIEBEL ELTRON позволют помимо нагрева в обычном режиме стандартная мощность в случае необходимости использовать режим быстрого подогрева удвоенная мощность варианты подключения см на рис 14 15 Включение режима быстрого подогрева осуществляется кнопкой на панели управления рис 2 поз 3 Также возможно использование приборов типа НЕА 7 в режиме бойлер В этом случае температура воды не поддерживается автомати чески Каждый нагрев включается вручную с помощью кнопки быстрого подогрева на панели управления схема подключения см рис 16 Эксплуатация Ручка выбора температуры рис 2 поз I холодно см также указание Опасность замерзания Е 60 С рекомендуемая энергоэкономичная ступень гаранти рующая низкое образование накипи 85 С максимально возможная температура Фактическая температура может незначительно отличаться от заданных величин что обусловлено различием систем Сигнальная лампочка на панели управления рис 2 поз 2 у приборов типа НРА Е загорается во время нагрева у приборов типа НРА 2 во время быстрого подогрева Технические данные Рис 4 Модель HFA 30 Е HFA 30 Z Объем л 30 Вес кг HFA 80 Е HFA 80 Z HFA 100 Е HFA 100 Z HFA 150 Е HFA 150 Z 80 100 150 23 5 37 41 5 62 5 Разме а мм 420 420 420 510 ры Ь мм 410 410 410 510 h мм 750 1000 1190 1260 i мм 300 к мм 700 900 900 1 100 1 мм 70 120 310 180 Табл 1 I Нагревательный элемент ТЭН 2 Антикоррозийный анод 3 Регулятор температуры и предохранительный температурный ограничитель модели НРА Е или Блок регулятор температуры предохранительный температурный ограничитель модели НЕА 7 4 Контактор только в моделях НЕА 2 5 Основание фланца 6 Уплотнение 7 Соединительный штуцер 8 Подвод электрокабеля 9 Приток холодной воды 10 Бак II Теплоизоляция 12 Выходной патрубок горячей воды 13 Верхняя навесная планка 14 Нижняя навесная планка только в приборах НБА1 50 Е 7 диаметр винта Допустимое рабочее давление 6 бар Тип защиты 1Р 24 О защита от струй воды
