16 Pyccкий
Подключения

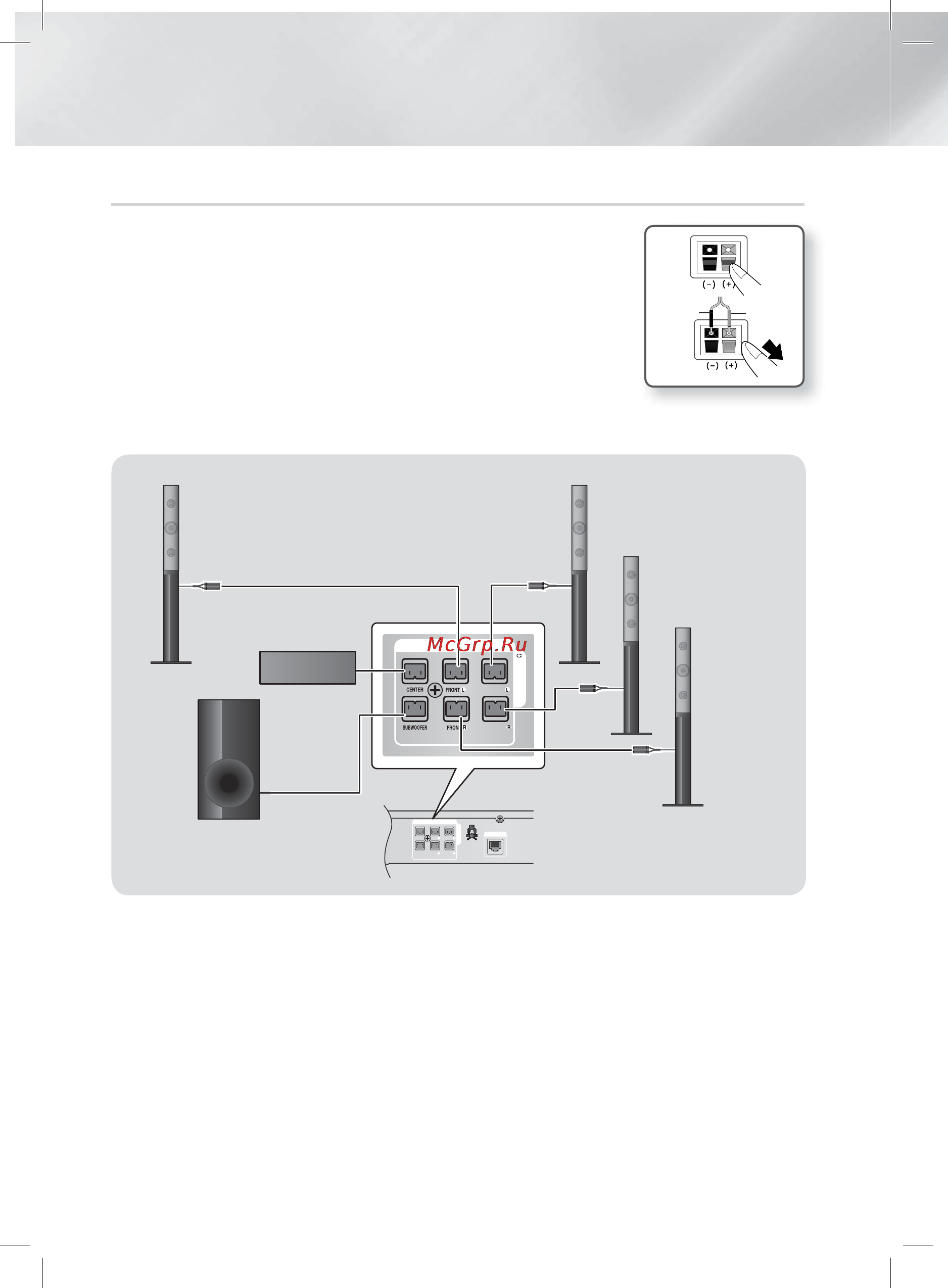

Подключение громкоговорителей
1. Найдите соответствующий набор кабелей для каждого
громкоговорителя по цвету разъемов на наборах кабелей и цветной
метки снизу каждого громкоговорителя.
2. Подключение кабеля громкоговорителя к громкоговорителю.
a.
Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите фиксатор.
b.
Нажмите черный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте черныйпровод и отпустите фиксатор.
3. Выполните подключение кабелей к разъемам на задней панели
устройства, учитывая цвета разъемов и гнезд громкоговорителей.
IMPEDANCE : 3
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT
L
SURROUND
L
FRONT
R
SURROUND
R
LAN
IMPEDANCE : 3
SPEAKERS OUT
SURROUND
SURROUND
Фронтальный
громкоговоритель (П)
Сабвуфер
Центральный
громкоговоритель
Громкоговоритель
объемного звучания (Л)
Громкоговоритель
объемного
звучания (П)
Фронтальный
громкоговоритель (Л)
|
ВНИМАНИЕ
|
Если необходимо установить устройство на стене, надежно вверните винты в стену и используйте отверстия на задней панели
громкоговорителей. Имейте ввиду, что принадлежности для установки (винты или подставки) не входят в комплект поставки.
Не разрешайте детям играть с громкоговорителями или рядом с ними. В случае падения громкоговорителя дети могут получить травму.
При подключении проводов громкоговорителей к разъемам громкоговорителей соблюдайте полярность (+/-).
Поместите сабвуфер в недоступном для детей месте, чтобы они не могли засунуть в отверстие сабвуфера руки или какие-либо предметы.
Не вешайте сабвуфер на стену, используя для этого отверстие сабвуфера.
|
ПРИМЕЧАНИЕ
|
При установке громкоговорителя рядом с телевизором под влиянием магнитного поля цвета на экране могут быть искажены.
Черный
Красный
