В воде не должны содержаться частицы с линейным размером более 1 мм общее количество механических примесей не должно быть более 100 г 2

Водоснабжения загрязненной воды содержащей абразивные вещества поскольку это приведет к интенсивному износу насоса и снижению его напора и производительности 2

Данное руководство содержит принципиальные указания которые должны выполняться при монтаже эксплуатации и техническом обслуживании во избежание несчастных случаев и исключения поломок необходимо внимательно ознакомиться сданным руководством перед началом эксплуатации изделия 2

Допустимый диапазон температур перекачиваемой жидкости от 1 до 35 с при температуре окружающей среды от 1 до 40 с и влажности воздуха не более 70 станции поставляются в различном исполнении материала корпуса насоса auto jet l auto jet s корпус насоса из чугуна auto js корпус насоса из нержавеющей стали изделие сертифицировано 2

Ж категорически запрещается перекачивание станцией автоматического 2

Комплект поставки 2

Назначение изделия 2

Наименование количество шт 2

Параметры электросети 220в 10 50гц 2 высота всасывания м до 8 3 давление сжатого воздуха в гидроаккумуляторе мпа 0 15 1 5 атм 2

Руководство по эксплуатации 1 2

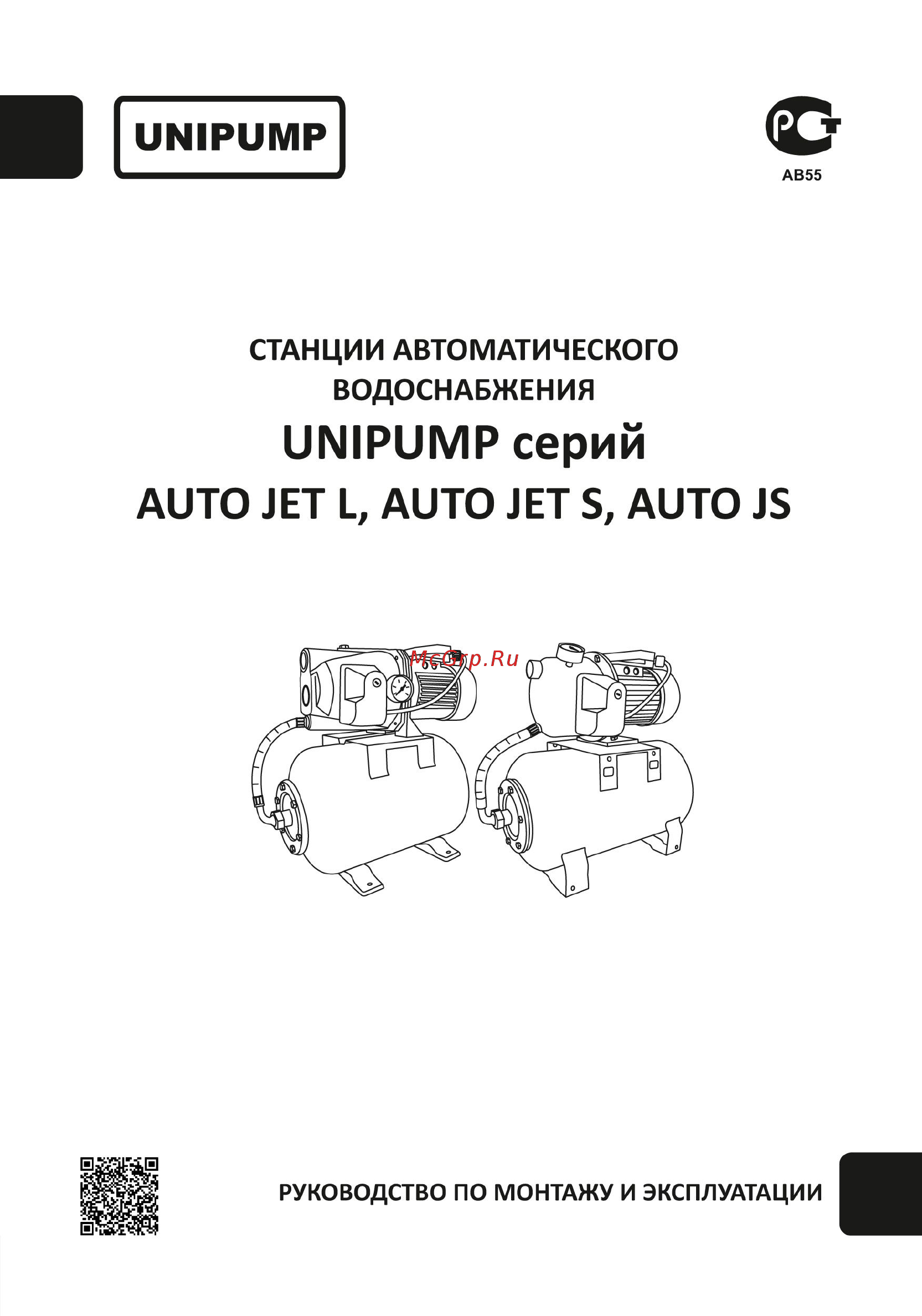

Станции автоматического водоснабжения unipump серий auto jet l auto jet s auto js с гидроаккумулятором 5 24 или 50 л предназначены для перекачивания чистой воды из скважин колодцев и других источников водоснабжения а также для подачи воды под постоянным давлением в автоматическом режиме при этом к станции могут быть подключены водонагреватели газовые колонки стиральные и посудомоечные машины автоматические системы полива 2

Станция автоматического водоснабжения в сборе 1 2

Техническая поддержка 495 734 91 97 2

Технические характеристики 2

Упаковка 1 2

Л мин 3

Модель 3

Напор 3

Напорно расходные характеристики станций приведены в следующей таблице 3

Насос имеет входное 7 и выходное 8 отверстия а также заливное 9 и сливное 10 отверстия у насосов серии js залив воды осуществляется через выходное отверстие насоса 8 3

Приводе 3

Производительность 3

Станция состоит из следующих основных узлов насоса с электродвигателем 1 гидроаккумулятора емкостью 5 24 или 50 л 2 и блока автоматики состоящего из реле давления 3 манометра 4 соединительного шланга 5 и электрокабеля с вилкой гидроаккумулятор имеет во внутренней полости мембрану из пищевой резины и пневмоклапан 6 для регулировки давления воздуха 3

Техническая поддержка 495 734 91 97 3 3

Устройство и принцип работы станции 3

Час 3

Ы данные пс максимальному напору и максимальной производительности справедливы при напряжении электросети 220 в нулевой высоте всасывания и минимальных сопротивлениях потоку воды во всасывающей магистрали 3

Меры безопасности 4

Монтаж станции и ввод в эксплуатацию 4

Возможные неисправности и методы их устранения 5

Регулировка реле давления 5

Техническое обслуживание 5

Внимание 1 станция должна использоваться только для подачи чистой воды с содержанием механических примесей не более 100 г 6

Гарантийные обязательства 6

И линейным размером частиц не более 1 мм 2 станция никогда не должна работать без воды 3 не допускается попадание воздуха во всасывающую и напорную магистраль 4 не допускается замерзание воды в станции в зимний период необходимо сливать воду из станции и всей системы водоснабжения слив воды из станции производится откручиванием накидной гайки 1 соединительного шланга 5 при запуске в эксплуатацию закрутить накидную гайку через резиновую прокладку и вновь залить воду см раздел монтаж и ввод в эксплуатацию 5 исключается эксплуатация станции в помещениях которые могут быть подвержены затоплению и в помещениях с повышенной влажностью воздуха 6 не реже одного раза в месяц необходимо проверять давление воздуха в гидроаккумуляторе для этого необходимо отключить станцию от электросети и слить воду из напорной магистрали манометром автомобильного воздушного насоса измерить давление воздуха при отклонении давления от номинального 0 15 мпа 1 5 атм подкачать или стравить воздух 6

Изготовитель несет гарантийные обязательства в течение 24 двадцати четырех месяцев от даты продажи станции через розничную торговую сеть 6

Л невыполнение этих требований может привести к повреждениям станции не 6

Подлежащим гарантийному ремонту 6

Правила хранения 6

При длительном бездействии станции а также в зимний период хранить станцию необходимо в сухом отапливаемом помещении предварительно слив из нее всю воду 6

Техническая поддержка 495 734 91 97 6
