Инструкция по эксплуатации Страница: 4

Unipump SANIVORT 400 [4/4] Www unipump ru

Затем выровняйте муфту, наденьте ее на выход унитаза и зажмите по краю хомутом при

помощи отвертки. После присоединения унитаза необходимо закрепить станцию к полу

при помощи пластинок (G), привернув их вначале к корпусу станции, а затем к полу.

ВНИМАНИЕ! Смывной бачок унитаза (как и любое другое санитарно-техническое

оборудование, которое может быть подключено к станции) не должен подтекать.

Даже незначительная утечка воды может привести к самопроизвольному включению

насоса.

Подключение к боковым входам (душ/раковина)

Для присоединения к боковым входам используйте патрубки (B) и хомуты (D).

Неиспользуемые входы закройте пробками-заглушками (C), предварительно смазав их

жидким мылом.

ВНИМАНИЕ! При присоединении к станции душевой кабины, расстояние от верхней

точки сливного отверстия поддона кабины до плоскости, на которой установлена

канализационная станция, должно быть не менее 12 см. На выходе душа необходимо

установить сетчатый фильтр для сбора волос.

Подключение к общей канализации

Для подключения к общей канализации используйте ступенчатую втулку (A), повернув ее

в нужном направлении и закрепив хомутами (D). При необходимости конец втулки

можно обрезать, чтобы адаптировать ее к диаметру сточной трубы.

При монтаже напорной магистрали необходимо обеспечить выполнение следующих

требований:

- вертикальный участок трубопровода всегда должен предшествовать горизонтальному,

если требуется комбинированная система;

- все горизонтальные участки обязательно должны иметь уклон минимум 1%;

- на горизонтальных участках не допускаются подъемы и провисы;

- все изгибы трубопровода должны быть плавными. Каждый поворот уменьшает длину

откачивания по горизонтали на 1 м;

- напорный трубопровод должен иметь отдельное соединение с канализационным

стояком и не совмещаться ни с какими другими сливными трубами;

- при пользовании канализационной системой в условиях отрицательных температур,

необходимо обеспечить надежную теплоизоляцию трубопровода;

- если сливная труба имеет длину более 10 м, то далее необходимо использовать трубу

диаметром на одну ступень больше (например, если на первых 10 м была использована

труба диаметром 32 мм, то далее следует использовать трубу диаметром 40 мм);

- в нижней точке вертикального трубопровода рекомендуется установить слив для

возможности легкого демонтажа и обслуживания.

Электроподключение

ВНИМАНИЕ! Электроподключение следует выполнять только после

окончательного выполнения всех гидравлических соединений.

Электроподключение должно быть произведено квалифицированным специалистом.

Станцию следует устанавливать таким образом, чтобы был обеспечен легкий доступ к

электрической розетке. Розетка должна использоваться только для питания станции,

иметь заземление и быть подключена к дифференциальному автоматическому

выключателю высокой чувствительности (30 мА). Место установки розетки должно быть

защищено от брызг воды.

Максимальная температура перекачиваемой жидкости – +50°С

Температура окружающей среды – +1…+40°С

Электрокабель – 2 м, с вилкой

Степень защиты – IPX4

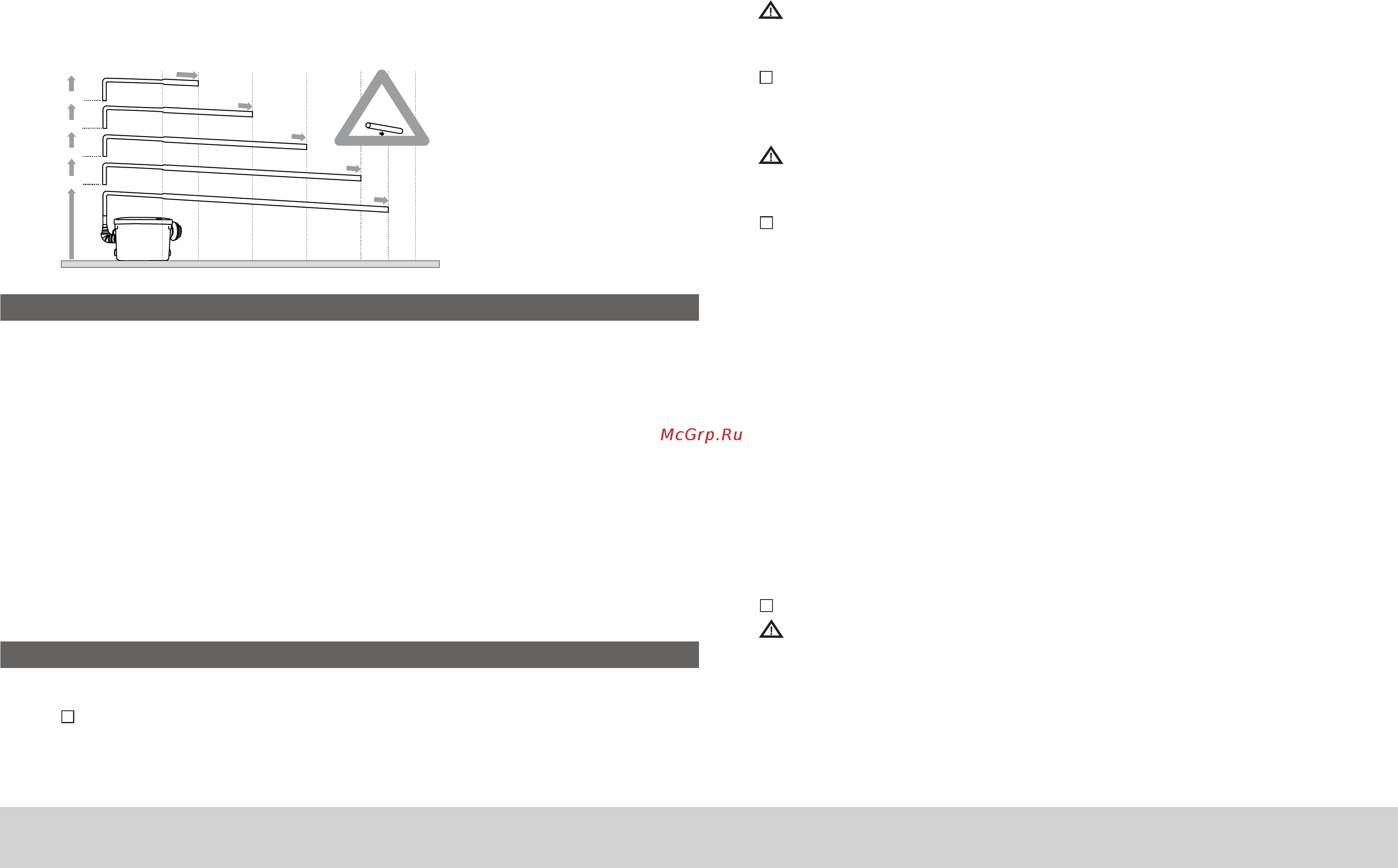

Соотношение длина/высота откачки

1. Установка, контрольные осмотры и техническое обслуживание канализационной

насосной станции должны производиться квалифицированными специалистами,

допущенными к выполнению этих работ и в достаточной мере ознакомленными с

руководством по монтажу и эксплуатации. Станция не предназначена для лиц (в том

числе детей) с ограниченными физическими, сенсорными или умственными

возможностями, а также не имеющих опыта и знаний по обращению с ней. Следите за

детьми и контролируйте, чтобы они не играли с аппаратом.

2. Необходимо исключить возможность поражения электрическим током. Подключение

станции к электросети должно производиться квалифицированным электриком в

строгом соответствии с «Правилами технической эксплуатации электроустановок

потребителей» и «Правилами техники безопасности при эксплуатации электроустановок

потребителей».

3. При проведении любых работ по монтажу и техническому обслуживанию станции

необходимо отключить электропитание.

4. Станцию следует подключить к питающей электросети через устройство защитного

отключения (УЗО) с током отсечки не более 30 мА.

5. Запрещается эксплуатация станции без заземления.

Станция должна быть установлена таким образом, чтобы был обеспечен свободный

доступ к ней для контроля и технического обслуживания.

Присоединение к унитазу

Станция присоединяется к унитазу с выходом 100 мм при помощи муфты (1). При

подключении унитаза необходимо обеспечить уклон сливного трубопровода – 3%.

Смажьте выпуск унитаза жидким мылом и наденьте на него поставляемый в комплекте

хомут (E).

МЕРЫ БЕЗОПАСНОСТИ

4 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

0м 10м 20м 40м 60м 80м 90м100м

1м

2м

3м

4м

5м

УСТАНОВКА

Служба поддержки: (495) 734-91-97 доб. 1125
