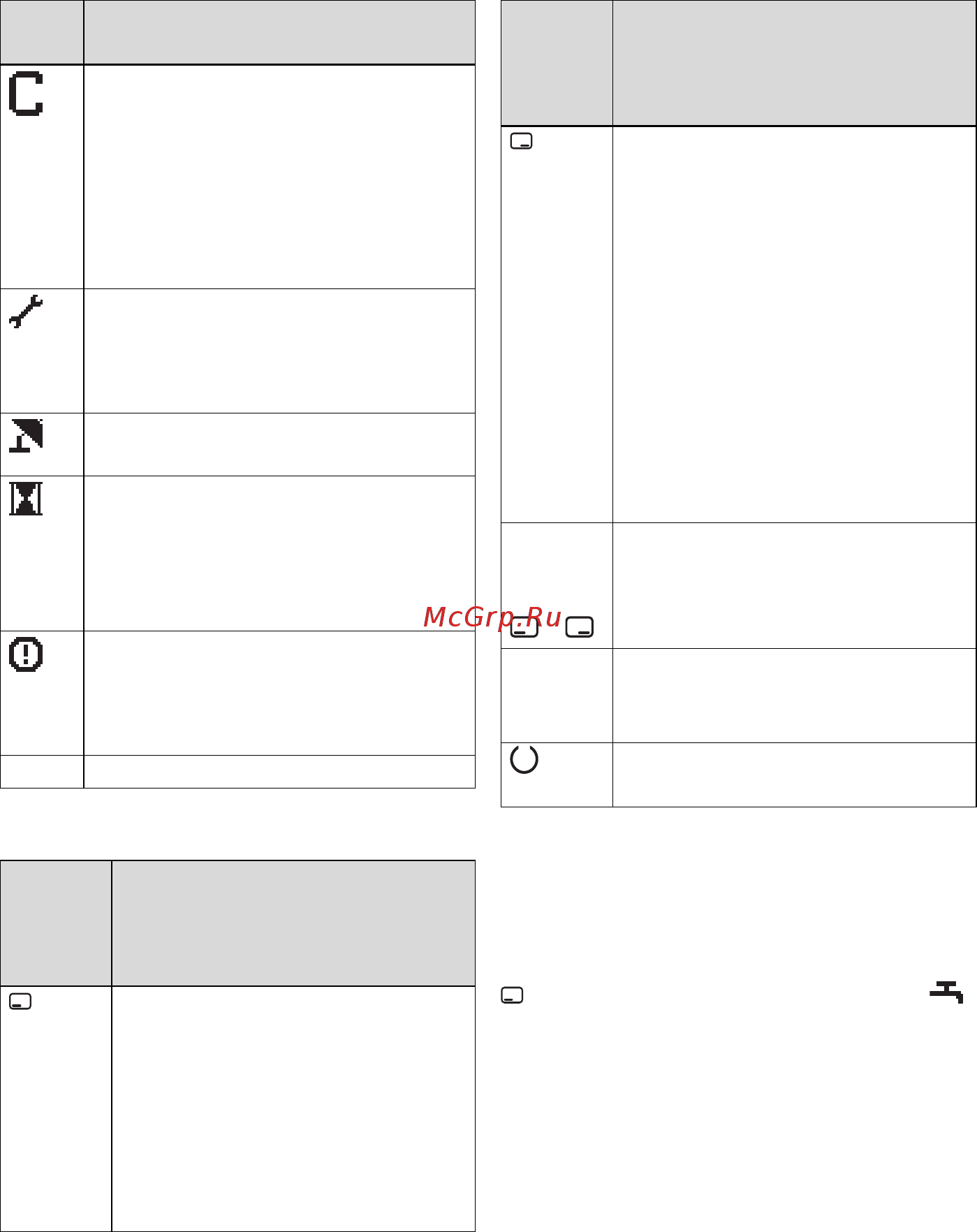

Описание изделия
12
Руководство по эксплуатации atmoTEC pro, atmoTEC plus, turboTEC pro,
turboTEC plus 0020195915_01
Сим-
вол
Значение
Комфортный режим активен
(только atmoTEC / turboTEC plus с
приготовлением горячей воды)
– горит постоянно: активен ком-
фортный режим
– мигает: активен комфортный
режим, включена горелка
Требуется техническое обслужива-
ние:
Информация к сообщению о тех-
обслуживании на Live монитор
Летний режим активен
Режим отопления выключен
Время блокировки горелки
активно:
Для предотвращения частого
включения и выключения (увели-
чивает срок службы изделия)
F. X X
Ошибка в изделии:
Появляется вместо основной ин-
дикации, пояснительная текстовая
индикация (при необх.)
OFF Режим ожидания
3.8 Концепция управления
Эле-
мент
управ-
ления
Значение
– Настройка температуры горя-
чей воды
– Отмена активации режима
эксплуатации
– Отмена изменения настраи-
ваемого значения
– Переход на уровень выбора
выше
Эле-
мент
управ-
ления
Значение
– Настройка температуры по-
дающей линии системы отоп-
ления
– Считывание давления в си-
стеме
– Активация комфортного ре-
жима
– Активация режима эксплуата-
ции
– Подтверждение настраивае-
мого значения
– Переход на уровень выбора
ниже
Одно-
вре-
менно
+
Вызов меню
Враща-
ющаяся
ручка
– Уменьшение или увеличение
настраиваемого значения
– Прокрутка записей меню
Кнопка включения и выключе-
ния/клавиша снятия сбоя
Клавиши выбора имеют функцию про-
граммной клавиши, то есть функцию
можно менять.
Если, например, в „Основной индика-
ции” нажать левую клавишу выбора
, то текущая функция изменится с
(температура горячей воды) на Назад.
Настраиваемые значения отобража-
ются мигающими символами.
Изменение значения необходимо все-
гда подтверждать. Только после этого
новую настройку можно сохранить.
Подсветка дисплея включается, если вы
включите изделие или нажмите кнопку.
Если в течение одной минуты вы не
будете нажимать никакие кнопки, под-
светка дисплея погаснет.
