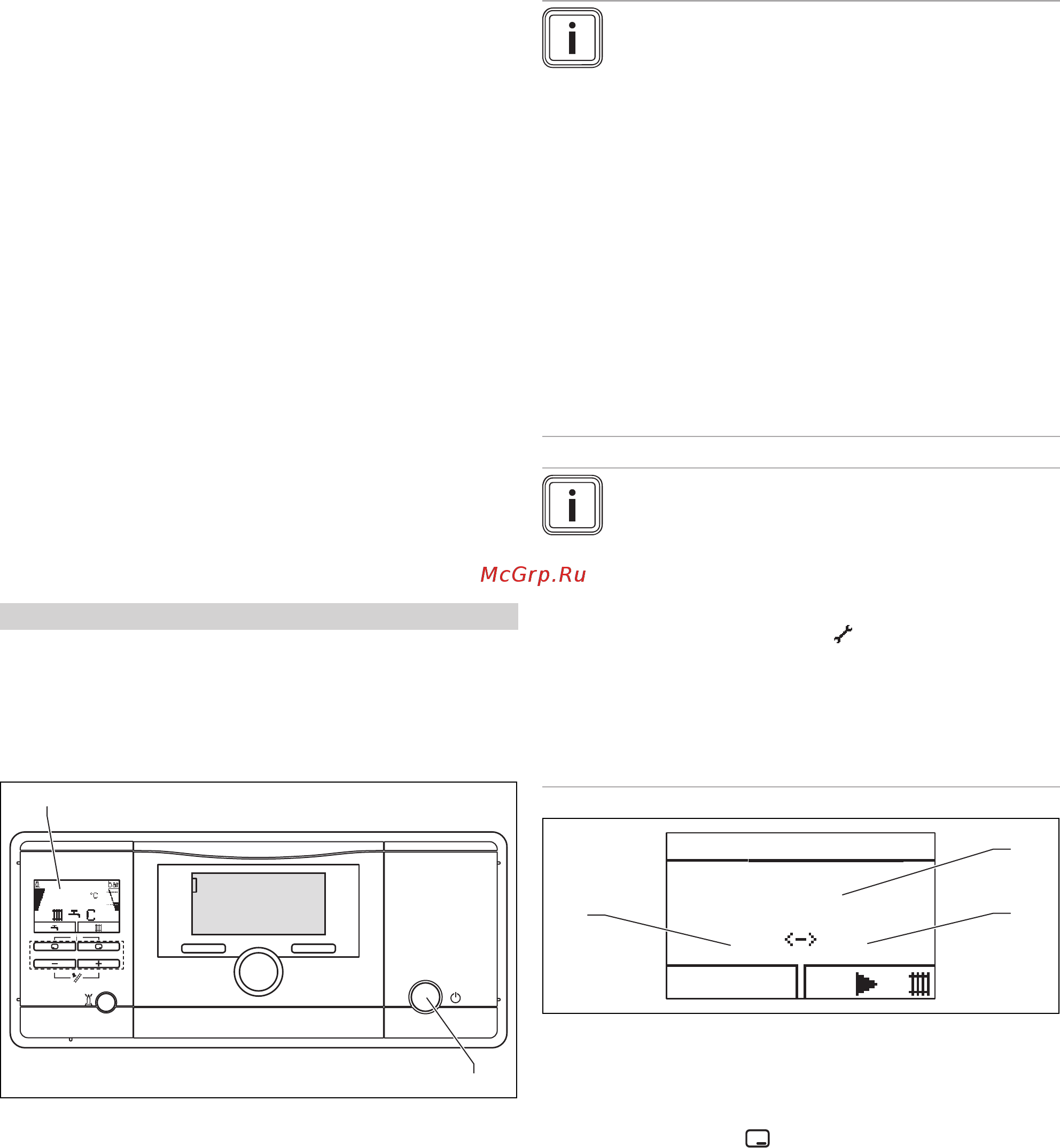

5 Эксплуатация
10 Руководство по эксплуатации ecoTEC plus 0020152390_01
Обзор структуры меню находится в приложении к этому
руководству по эксплуатации (→ страница 17).
5 Эксплуатация
5.1 Требования к месту установки
5.1.1 Облицовка в виде шкафа
Облицовка в виде шкафа для изделия должна быть вы-
полнена согласно соответствующим правилам.
Если вы желаете для вашего изделия облицовку в виде
шкафа , обратитесь в специализированное сервисное
предприятие. Ни в коем случае не облицовывайте изде-
лие самостоятельно.
5.2 Ввод изделия в эксплуатацию
5.2.1 Открытие запорных устройств
1. Попросите специалиста, установившего изделия,
объяснить вам расположение запорных устройств и
порядок обращения с ними.
2. Откройте до упора газовый запорный кран.
3. Если в подающей и обратной линиях системы отоп-
ления установлены сервисные краны, убедитесь,
что они открыты.
Условия: VUW
▶ Откройте запорный вентиль холодной воды. Для
проверки вы можете открыть один из кранов разбора
горячей воды и проверить, течет ли из него вода.
5.2.2 Включение изделия
50
1
2
▶ Нажмите кнопку включения/выключения (1).
◁ Когда изделие включено, на дисплее (2) отобра-
жается "Основная маска" (→ страница 9).
5.2.3 Проверка давления наполнения системы
отопления
Указание
Во избежание эксплуатации изделия с недо-
статочным количеством воды и для предот-
вращения вызванных этим повреждений, ваше
изделие оснащено датчиком давления и циф-
ровым указателем давления.
Для обеспечения безукоризненной работы си-
стемы отопления давление наполнения холод-
ной системы отопления должно находится в
пределах 0,1 МПа и 0,2 МПа (1,0 бар и 2,0 бар)
или между двумя заштрихованными линиями
на гистограмме.
Если система отопления располагается на не-
скольких этажах, может потребоваться более
высокое давления наполнения системы отоп-
ления. Обратитесь по этому вопросу к специа-
листу.
Указание
При выходе за нижнюю границу значения
0,08 МПа (0,8 бар) на дисплее мигает правая
гистограмма и значение текущего давления
наполнения.
Кроме того, приблизительно через одну минуту
отображается символ .
Если давление наполнения системы отопле-
ния падает ниже 0,05 МПа (0,5 бар), изделие
выключается. На дисплее поочередно отобра-
жается сообщение об ошибке F.22 и текущее
давление наполнения.
1,0
Давление воды
Назад
0,8 3,0
бар
1
2
3
1 Текущее давление на-
полнения
2 Максимальное давление
наполнения
3 Минимальное давление
наполнения
1.
Нажмите дважды .
◁ На дисплее появляются значения текущего дав-
ления наполнения (1), а также - минимального
(3) и максимального (2) давления наполнения.
2. Если давление наполнения слишком низкое, до-
лейте воду.
◁ После наполнения достаточного количества
воды индикация самостоятельно гаснет через
20 секунд.
3. Если падение давления происходит часто, поручите
выяснить и устранить причину потери воды отопи-
тельной установки. Сообщите об этом специалисту.
