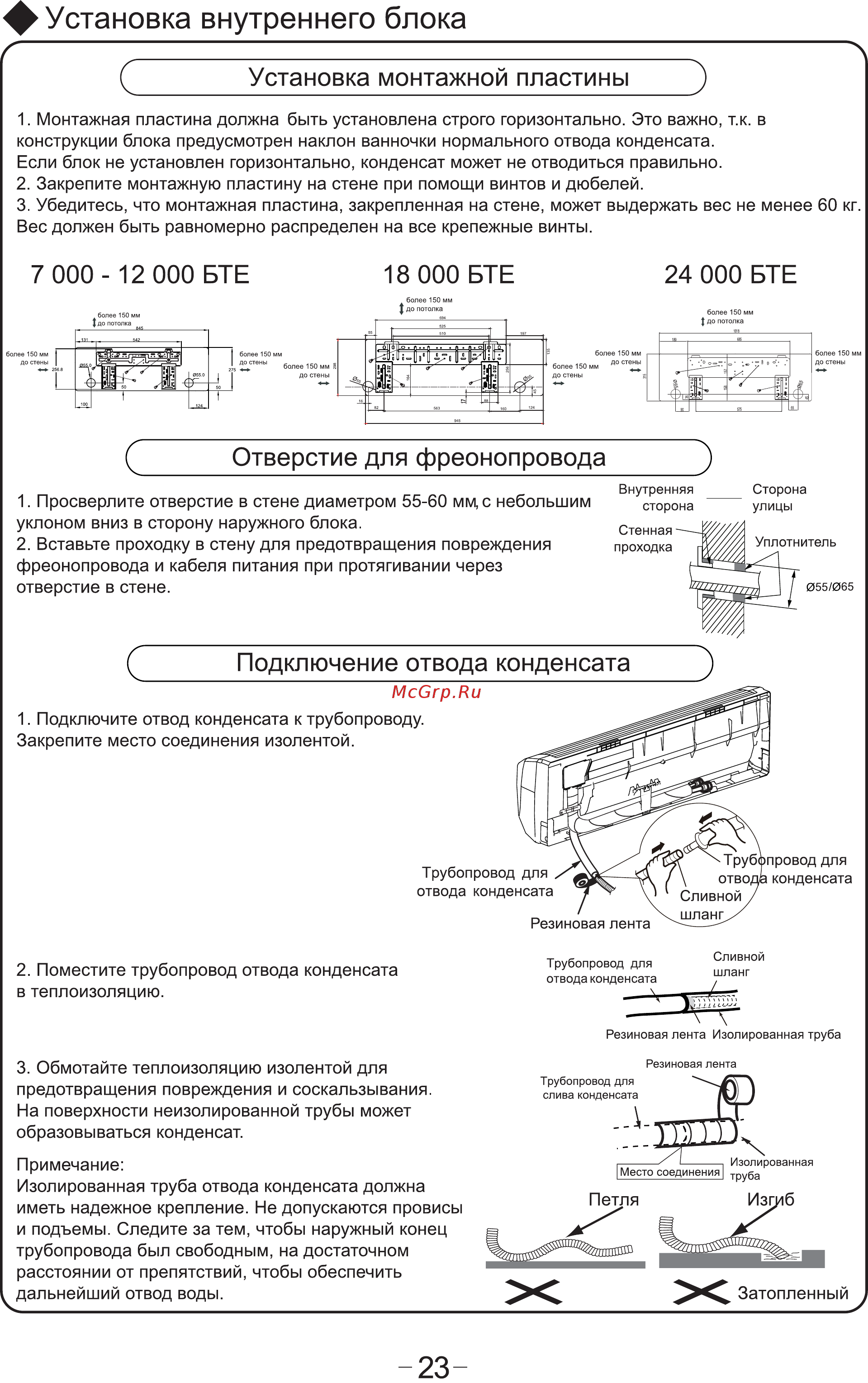

Установка внутреннего блока Установка монтажной пластины 1 Монтажная пластина должна быть установлена строго горизонтально Это важно т к в конструкции блока предусмотрен наклон ванночки нормального отвода конденсата Если блок не установлен горизонтально конденсат может не отводиться правильно 2 Закрепите монтажную пластину на стене при помощи винтов и дюбелей 3 Убедитесь что монтажная пластина закрепленная на стене может выдержать вес не менее 60 кг Вес должен быть равномерно распределен на все крепежные винты Отверстие для фреонопровода 1 Просверлите отверстие в стене диаметром 55 60 мм с небольшим уклоном вниз в сторону наружного блока 2 Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протягивании через отверстие в стене Внутренняя сторона Сторона улицы Стенная проходка Уплотнитель 055 065 Подключение отвода конденсата 1 Подключите отвод конденсата к трубопроводу Закрепите место соединения изолентой Т рубфпровод для птвс конденсата ипивнои Трубопровод для отвода конденсата Резиновая лента Трубопровод для отвода конденсата 2 Поместите трубопровод отвода конденсата в теплоизоляцию ПАНГ Сливной шланг Резиновая лента Изолированная труба 3 Обмотайте теплоизоляцию изолентой для предотвращения повреждения и соскальзывания На поверхности неизолированной трубы может образовываться конденсат Примечание Изолированная труба отвода конденсата должна иметь надежное крепление Не допускаются провисы и подъемы Следите за тем чтобы наружный конец трубопровода был свободным на достаточном расстоянии от препятствий чтобы обеспечить дальнейший отвод воды 23
