Cooper&Hunter CH-S07XP4 [47/64] Управление кондиционером
![Cooper&Hunter CH-S07XP4 [47/64] Управление кондиционером](/views2/1258235/page47/bg2f.png)

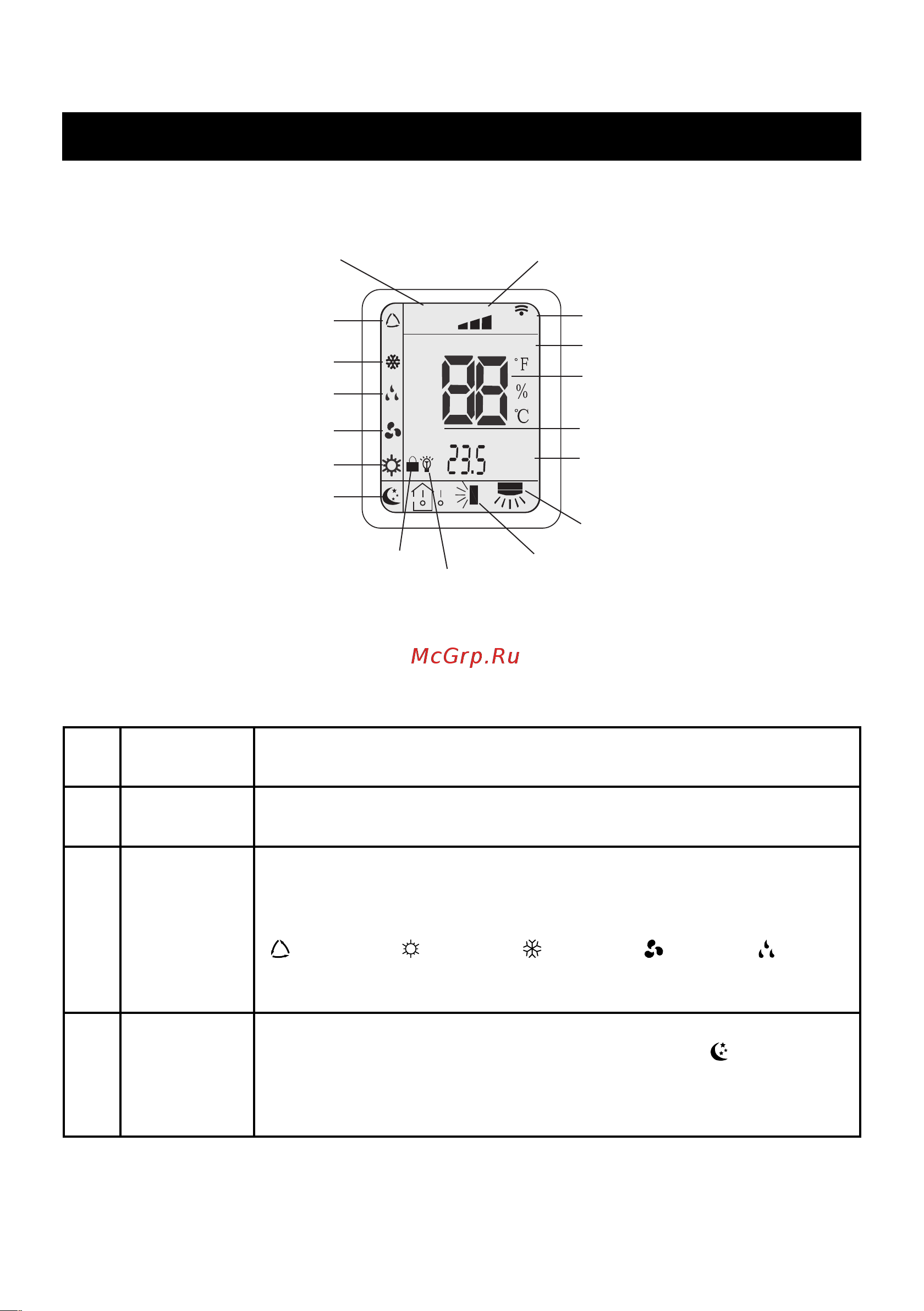

Панель индикации
Рис. 1.2
Таблица 1.1
Поз. Наименова-
ние кнопки
Комментарии
1 ON/OFF
(ВКЛ/ВЫКЛ)
Нажмите кнопку ON/OFF для включения или выключения кондицио-
нера.
2 MODE
(Режим рабо-
ты)
Нажатием кнопки выбирается режим работы в следующей после-
довательности: AUTO (Автоматический), Cool (Охлаждение), Dry
(Осушение), Heat (Нагрев), Fan (Вентилятор) На дисплее пуль-
та высвечиваются соответствующие знаки индикации режимов:
«
» — AUTO, « » — Heat, « » — Cool, « » — Fan, « » — Dry.
(В кондиционерах работающих только «на холод» режим нагрева от-
сутствует).
3 SLEEP
(Coн)
Попеременным нажатием кнопки включается и выключается функция
Sleep (Сон). На дисплее пульта высвечивается знак «
».
Функция может быть включена в режиме охлаждения или нагрева.
В режимах FAN (Вентилятор) и AUTO функция Sleep недоступна.
Режим Sleep (Сон) выключается после выключения кондиционера.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
7
FA N
AUTO
OPER
HEALTH
AIR
FILTER
TURBO
ON/OFF
HOUR
HUMIDITY
осушения DRY
вентиляции FAN
Режим X-FAN
Индексация температуры
Передача сигнала
Режим вентилятора AUTO
Скорость вентилятора
Режим TURBO
Индикация таймера
и текущего времени
Режимы работы:
автоматический AUTO
охлаждения COOL
нагрева HEAT
сна SLEEP
Блокировка кнопок
Подсветка панели
Режим качания
вертикальных жалюзи
Режим качания
горизонтальных жалюзи
X-FAN
