Belamos brs25/6g [10/10] Заполнение системы жидкостью и удаление воздуха

• запорная арматура устанавливается на

входе и выходе насоса. Благодаря этому

отпадет необходимость в сливе и по-

вторном заполнении системы при заме-

не насоса. Арматура должна быть

смонтирована так, чтобы в случае про-

течки вода не попадала в мотор и

клеммную коробку;

• если насос устанавливается в открытой

системе, тогда открытый расширитель-

ный бачок должен присоединяться к

трубопроводу на входе в насос;

• монтаж производить таким образом,

чтобы на насос не передавались меха-

нические напряжения от трубопрово-

дов. Вал насоса должен располагаться

горизонтально. Положение соблюдать

как указано на рис.2;

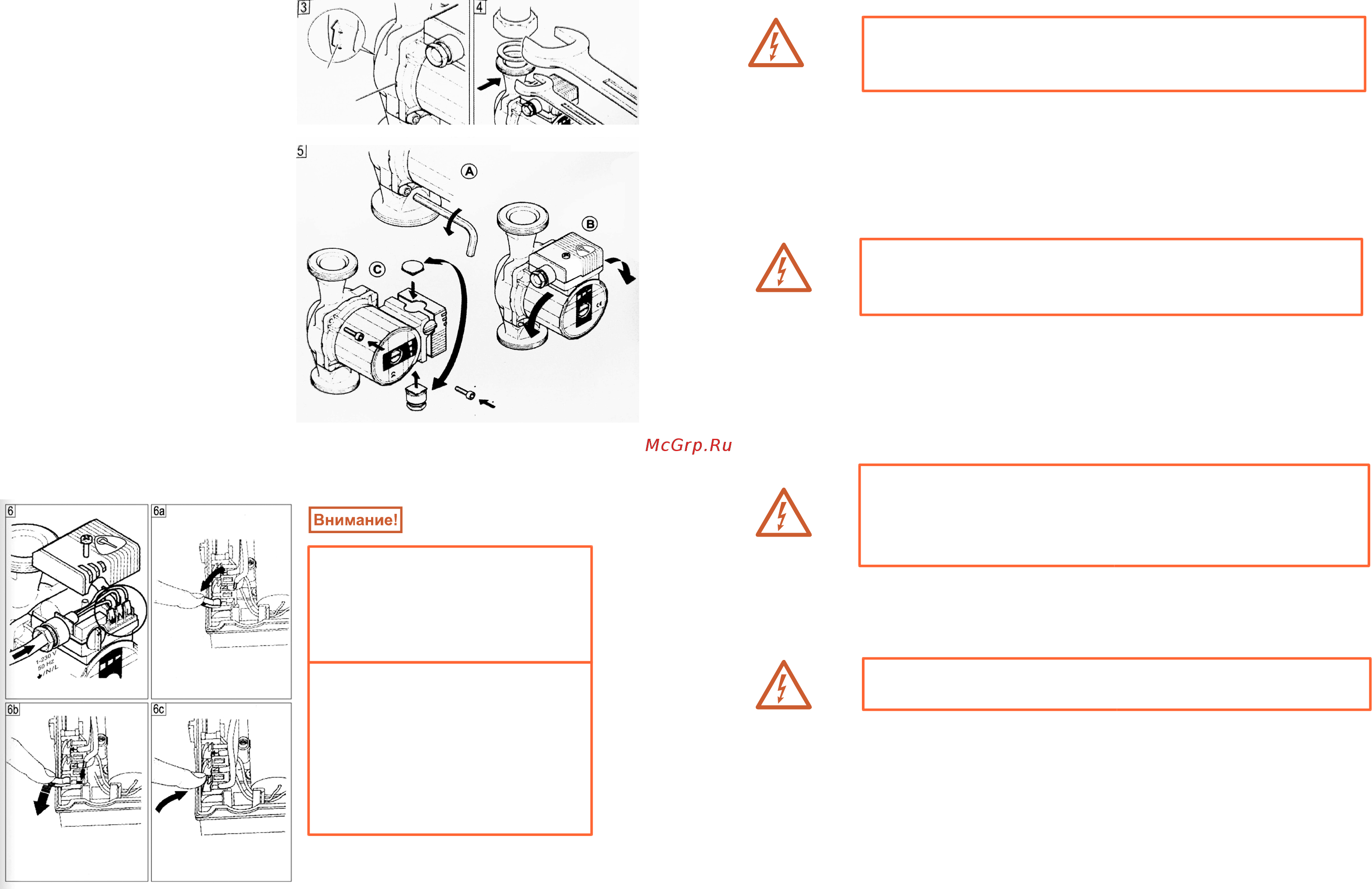

• стрелка на корпусе насоса показывает

направление потока (рис.3, поз. 1);

• при присоединении насоса к трубопро-

воду насос нужно поддерживать гаеч-

ным ключом за специально предусмот-

ренные поверхности против прокручивания (рис. 4);

• чтобы правильно установить клеммную коробку, поверните ее относительно корпуса

насоса, предварительно ослабив крепежные болты и (рис. 5).

Не допускать повреждения

уплотнительных колец! Новые

уплотнительные кольца

должны иметь следующие

размеры: ø86х ø76х2,0 мм

Если требуется

теплоизоляция установки,

изолировать следует только

насос. Двигатель, клеммная

коробка, отверстия для слива

конденсата (рис. 3, поз.2)

должны оставаться

открытыми.

Электрическое подключение

• Электрическое подключение должно быть выполнено строго в соответствии с ГОСТ

12.1.030-81 ССБТ (Энергобезопасность, защитное заземление, зануление и правила

эксплуатации электроустановок). Использовать только провода и многополюсные

выключатели, в соответствии с последней редакцией IEE;

• чтобы гарантировать защиту от попадания влаги и конденсата в клеммную коробку,

диаметр силового кабеля должен быть достаточно большим для хорошего обхвата;

• при установке насосов в систему с температурой воды более 90ºС необходимо ис-

пользовать термостойкий кабель;

• вид и величины тока и напряжения в сети должны соответствовать данным, указан-

ным на табличке насоса;

• сетевое подключение выполнить согласно рисунку 6, 6а, 6b, 6c;

• сетевой кабель может подводиться к клеммной коробке слева или справа. Для этого

необходимо поменять заглушки на кабельный провод. При боковом расположении

клеммной коробки кабель подводится всегда снизу (рис. 5);

• насос/установку необходимо заземлить в соответствии с Правилами монтажа и экс-

плуатации энергоустановок;

• при соединении автоматических приборов управления соблюдайте руководство по

монтажу и эксплуатации соответствующих приборов.

7. ВВОД В ЭКСПЛУАТАЦИЮ

Заполнение системы жидкостью и удаление воздуха

Полностью собранную систему заполнить жидкостью и удалить воздух из верхней точ-

ки системы.

В солнечных термических установках должны использоваться готовые к употреблению

Руководство по эксплуатации 11

Электрическое подключение должно производиться

квалифицированным персоналом согласно Правил

монтажа и эксплуатации электроустановок

Не допускать соприкосновения силового кабеля с

трубопроводом, насосом, двигателем; убедиться в

отсутствии всякого рода увлажнений

Внимание! Опасность короткого замыкания!

После электрического подсоединения клеммная коробка

должна быть плотно закрыта, чтобы избежать попадания

в нее влаги.

Любые сбои напряжения в сети могут вызвать

повреждения двигателя
